Gebogene Winkel
Häufig gestellte Fragen

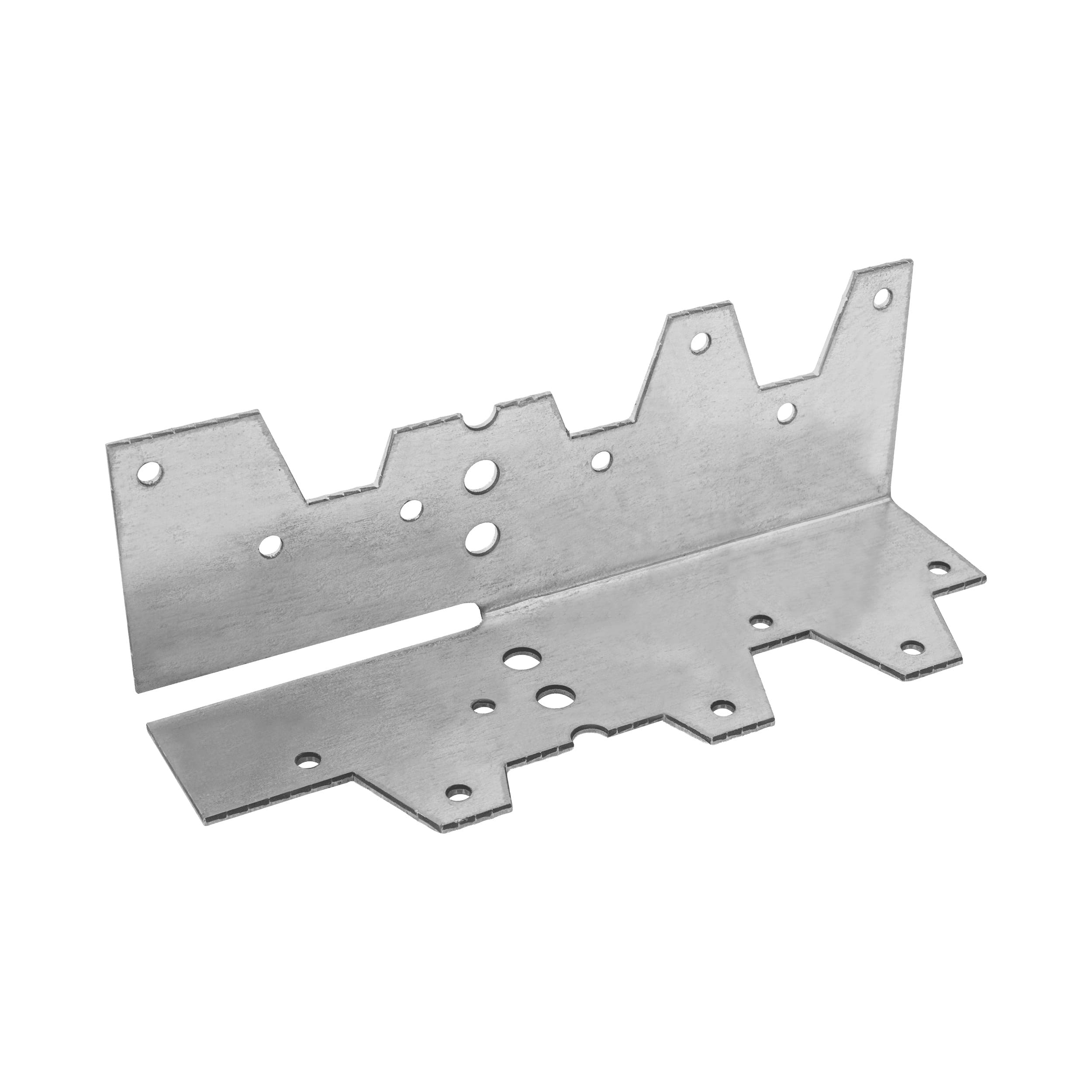

Der gebogene Winkel KG ist für schräge Verbindungen von Holzbauteilen vorgesehen, beispielsweise von Kopfbändern und Streben mit einem Pfosten, einem Balken oder einem Sparren. Ein gewöhnlicher Winkel hat Schenkel im rechten Winkel und liegt deshalb an einem schrägen Bauteil nur teilweise am Holz an. Der Winkel KG hat eine zusätzliche Biegung, die es ermöglicht, ihn in einem nicht standardmäßigen Winkel anzulegen, sodass beide Schenkel an den zu verbindenden Bauteilen anliegen.
Gebogener Winkel KG – Abmessungen und Tragfähigkeit
Der Winkel besteht aus Stahl der Sorte DX51D mit einer Zinkauflage Z275.
| Modell | Abmessungen a × b × c [mm] | Stärke [mm] | Löcher | Gewicht [g] |
|---|---|---|---|---|
| KG | 40 × 120 × 50 | 1,5 | 14 × ø3 und 4 × ø5 | 85 |
| Parameter | Wert |
|---|---|
| Lastart | Druck |
| Pmax,k | 14,6 kN pro Verbindung aus zwei Winkeln (7,3 kN pro Winkel) |
| Grundlage | Versuche, Holz mit einer Rohdichte von 421 kg/m³ und einer Holzfeuchte von 12,7 %, Wert umgerechnet auf 350 kg/m³ |
| Zertifikat | ETA 22/0631 |
Die angegebenen Werte stellen die charakteristischen Tragfähigkeiten dar. Bei der Bemessung wendet der Tragwerksplaner die entsprechenden Beiwerte gemäß Eurocode 5 an.
Wo werden gebogene Winkel eingesetzt?
- Kopfbänder zwischen Pfosten und Rähm oder Pfette bei Carports, Gartenlauben und Dachstühlen;
- Streben in Holzrahmenkonstruktionen und Wänden;
- schräge Stützen von Überdachungen, Treppen und Stegen;
- schräge Spreizen in Pergolen und Gartenkonstruktionen.
Wie wird der gebogene Winkel montiert?
Die Winkel werden paarweise montiert, auf beiden Seiten des Kopfbands oder der Strebe – die Tragfähigkeit von 14,6 kN gilt genau für eine solche Verbindung. Der Winkel wird an das schräge und an das tragende Bauteil angelegt, entsprechend dem Verbindungswinkel ausgerichtet und mit Ankernägeln ANCHOR oder Zimmermannsschrauben ANCHOR ANW ø5 mit Torx-20-Antrieb befestigt, wobei alle Löcher belegt werden. Das Nagelbild ist auf der Produktseite angegeben.
Bei rechtwinkligen Verbindungen eignen sich Winkelverbinder oder Schwerlastwinkel mit höherer Tragfähigkeit besser.
