Balkenverbinder Balkenschuhe Metallwinkel Eckverbinder für Pergola Carport - GPC 45 | 46x80x65 mm | schwarz

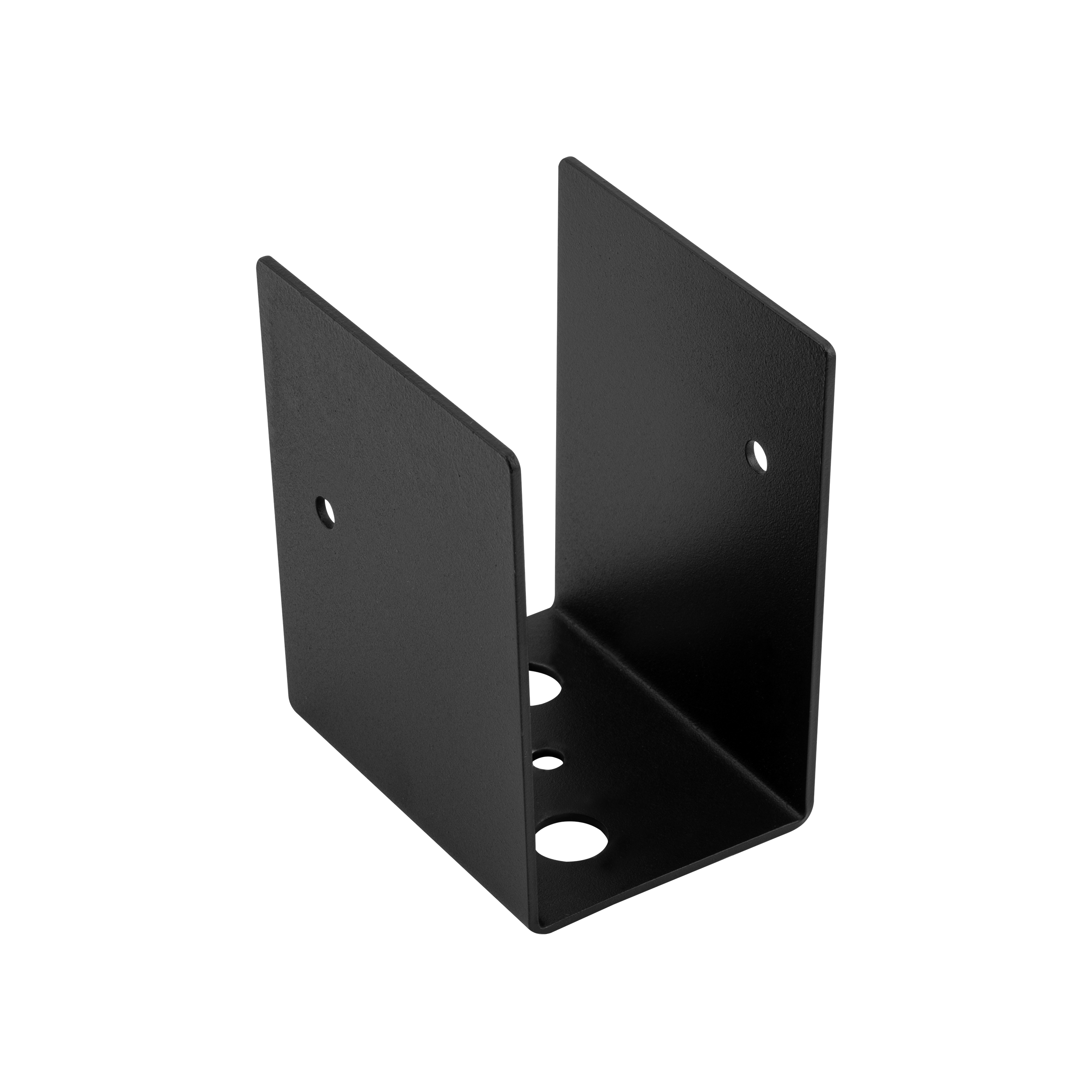

Stahlhalterung zur Befestigung eines Sparrens oder einer Leiste an einem Tragbalken der Pergola. Das kleinste Element der Serie, das für die Dachausfüllung und nicht für die Tragkonstruktion vorgesehen ist.

Wozu dient es?

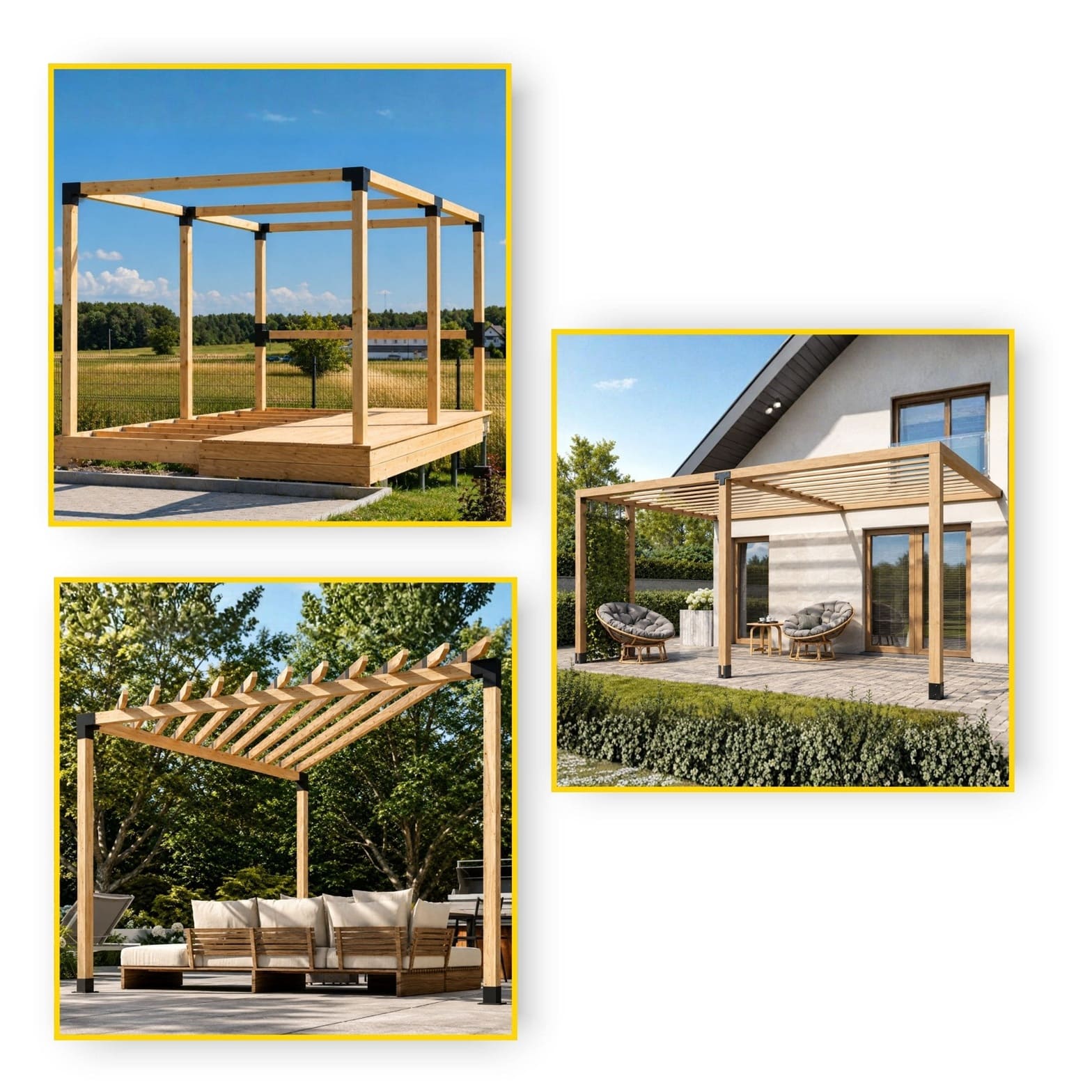

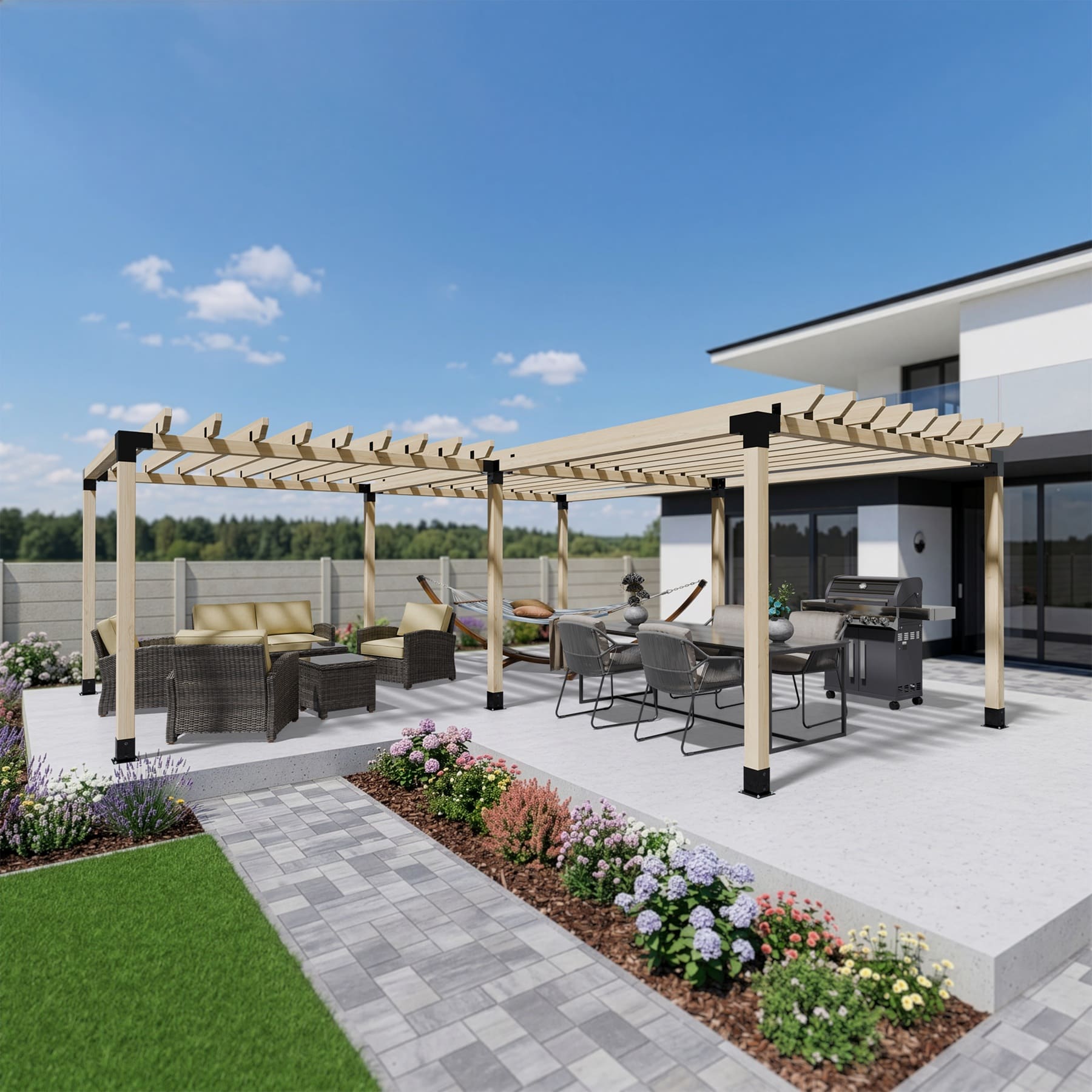

GPC befestigt die auf dem oberen Rahmen verlegten Querelemente – Sparren eines durchbrochenen Daches, Schattenleisten, Latten für die Dachdeckung. Die Befestigung in der Aufnahme erspart das Einschneiden in den Tragbalken, sodass der obere Rahmen seinen vollen Querschnitt behält und keine Tragfähigkeit einbüßt.

• ✅ Sparren eines durchbrochenen Pergola-Dachs
• ✅ in regelmäßigen Abständen verlegte Schattenleisten
• ✅ Latten für die Dachdeckung oder die Schattenmatte
• ✅ Gitter für Kletterpflanzen im oberen Bereich der Konstruktion

Anzahl: zwei Stück pro Sparren – je eines an jedem Ende. Bei einer Pergola mit zehn Sparren sind das 20 Stück.

Wann ein anderes Verbindungselement wählen: GPC ist für sekundäre Bauteile vorgesehen. Wenn ein Querbalken die strukturelle Last trägt und nicht nur sein Eigengewicht und die Dachdeckung, ist GPT oder GPX mit vollem Querschnitt geeignet. GPZ ist für denselben Elementtyp vorgesehen, wird jedoch in einem Winkel von 45 Grad eingesetzt.

Die Sparrenhalterung ist maßlich universell einsetzbar: Sie passt zu Konstruktionen aus Kanthölzern von 7 × 7 bis 12 × 12 cm. Die Wahl zwischen GPC 20 und GPC 45 hängt ausschließlich von der Dicke des zu befestigenden Sparrens oder der Leiste ab und nicht vom Querschnitt des Tragbalkens, an dem er verschraubt wird.

STAHL, BESCHICHTUNG UND KONSTRUKTION – KOMPROMISSLOSE LANGLEBIGKEIT

✅ Stahl S235 + schwarze Duplex-Beschichtung – Langlebigkeit über Jahre hinweg. Zweischichtiger Schutz vor Feuchtigkeit und Korrosion unter allen Witterungsbedingungen.

✅ Präzise angepasste Öffnung für den Träger – kein Spiel. Die Konstruktion umschließt den Träger von allen Seiten und verhindert so Mikroverschiebungen an der Verbindungsstelle.

✅ Bohrungen Ø 7 mm und Ø 11 mm – solide Befestigung am Tragbalken. Beim Modell GPC 20 kommen Bohrungen mit Ø 7 mm zum Einsatz, beim GPC 45 Bohrungen mit Ø 11 mm, jeweils passend zur Befestigung der Halterung an der Tragkonstruktion.

✅ Drei Bohrungen Ø 5 mm – sichere Befestigung von Sparren oder Leisten. Der kleinere Durchmesser ermöglicht eine stabile Befestigung des montierten Elements, ohne dass beim Einschrauben die Gefahr einer Beschädigung besteht.

Auswahl des Holzes

Da die Verbindung den Balken von allen Seiten umschließt, muss das Kantholz die für das Modell vorgeschriebenen Nennmaße aufweisen – das Modell GPL 90 ist für Kantholz mit den Maßen 9 x 9 cm ausgelegt, nicht für 8,8 cm und auch nicht für 9,5 cm. Die Aussparung ist 2 mm breiter als die Nennmaße, was bei gehobeltem Holz ein gewisses Spiel bei der Montage ermöglicht.

Worauf Sie beim Kauf von Kantholz achten sollten:

• gehobeltes Kantholz passt ohne Nachbearbeitung
• Rohes, gehobeltes Kantholz ist manchmal 2–4 mm größer als das Nennmaß und passt möglicherweise nicht
• Das Holz sollte trocken sein; feines Kantholz schrumpft nach dem Trocknen und die Verbindung gewinnt an Spiel
• Die am häufigsten verwendeten Holzarten sind druckimprägnierte Kiefer und Fichte sowie Lärche

Montagehinweise

Die Bohrungen sind symmetrisch auf jedem Arm angeordnet, wodurch die Belastung gleichmäßig verteilt wird und die Verbindung als Ganzes funktioniert. Der Durchmesser hängt vom Modell und vom jeweiligen Verwendungszweck der Bohrung ab:

Auswahl der Schrauben für die Konstruktion:

• Schrauben für die Gartenarchitektur SDCS, schwarz pulverbeschichtet – farblich auf das Verbindungselement abgestimmt
• Holzschrauben PWD mit schwarzer GHZ 1-Abdeckkappe, falls die Köpfe verdeckt werden sollen
• CTO-TORX-Schrauben in schwarzer oder silberner Ausführung, deren Länge auf den Balkenquerschnitt abgestimmt ist

Die Schraube SDCS 5x50 mm wird aus gehärtetem Kohlenstoffstahl hergestellt, ist in einer Länge erhältlich und wird in Packungen zu je 6 Stück geliefert. Er verfügt über einen TORX-Antrieb TX25 und eine Unterlegscheibe unter dem Kopf mit einem Durchmesser von 20,5 mm, die den Druck auf eine größere Fläche des Blechs verteilt – wichtig bei Zierelementen, bei denen der Kopf sichtbar bleibt. Für Durchsteckverbindungen ist eine Kappe mit einer M10-Mutter für einen 15-mm-Schlüssel erhältlich.

Es ist nicht erforderlich, alle Bohrlöcher zu füllen. Zwei Schrauben pro Arm reichen bei einer typischen Gartenkonstruktion aus; ein kompletter Satz wird bei größeren Spannweiten und windbelasteten Konstruktionen verwendet.
