Balkenverbinder Balkenschuhe Metallwinkel Eckverbinder für Pergola Carport - GPK 90 | 91x184x274 mm | schwarz

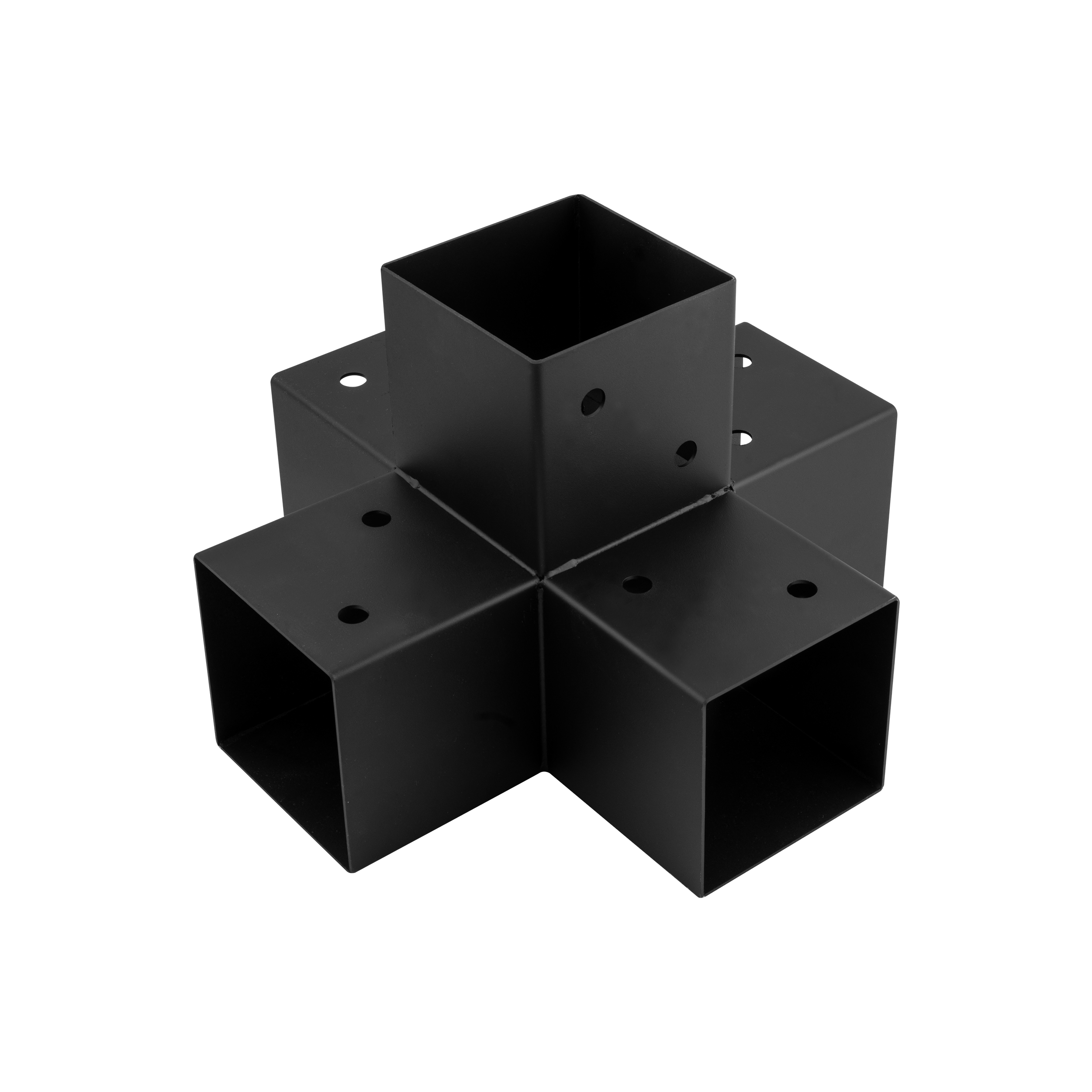

Fünfsternförmiges Stahlverbindungsstück, das einen Mast mit vier in alle vier Richtungen verlaufenden Trägern verbindet. Die aufwendigste Verbindung der GP-Serie, vorgesehen für den Mittelmast einer großen Konstruktion.

Wozu dient

GPK eignet sich für Situationen, in denen ein Pfosten gleichzeitig vier Felder stützt – also die Mitte einer aus vier Modulen bestehenden Pergola oder den Schnittpunkt zweier sich kreuzender Balkenreihen an einem gemeinsamen Pfosten.

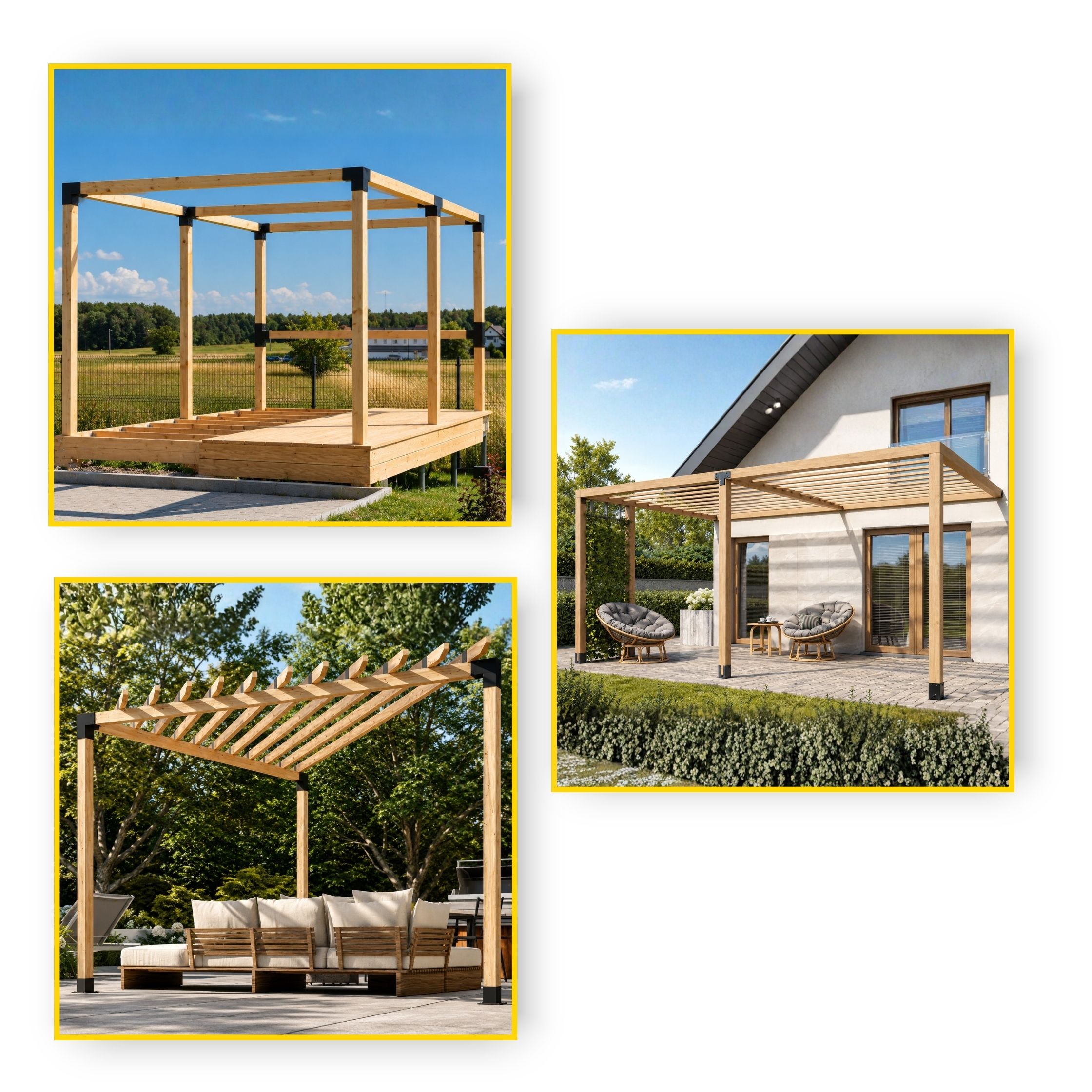

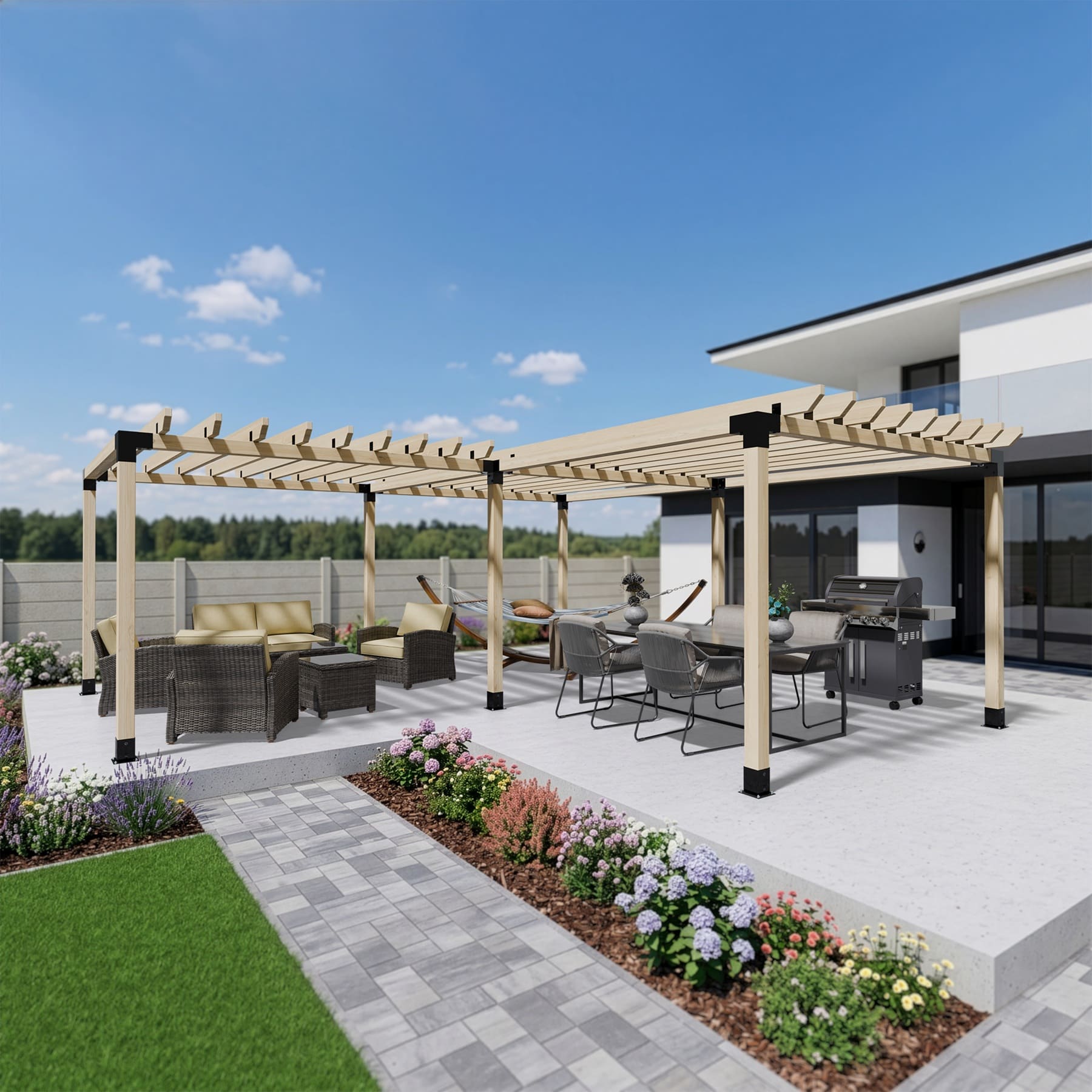

• ✅ Mittelsäule einer viermoduligen Pergola
• ✅ Zentralpunkt einer Überdachung mit kreuzförmigem Grundriss
• ✅ Erweiterung einer bestehenden Pergola um weitere Module in alle Richtungen
• ✅ Großflächige Konstruktionen, bei denen ein Pfeiler die Last von vier Seiten aufnimmt

Anzahl: Ein Mittelpfosten entspricht einem Stück. In einer Anordnung aus 2×2 Modulen gibt es genau einen solchen Punkt.

Wann sollte man ein anderes Verbindungselement wählen? GPK ist nur sinnvoll, wenn die Pergola in alle vier Richtungen vollständig vom Pfosten ausgeht. Wenn der Pfosten drei Richtungen stützt, reicht GPT aus. Wenn vier Balken ohne Pfosten zusammenlaufen, ist GPX das richtige Element. GPK ist das teuerste Element der Serie – es lohnt sich zu berechnen, ob die Konstruktion es tatsächlich benötigt.

STAHL, BESCHICHTUNG UND KONSTRUKTION – KOMPROMISSLOSE LANGLEBIGKEIT

✅ Stahl S235 + schwarze Duplex-Beschichtung – Langlebigkeit über Jahre hinweg. Zweischichtiger Schutz vor Feuchtigkeit und Korrosion unter allen Witterungsbedingungen.

✅ Präzise angepasste Öffnung für den Träger – kein Spiel. Die Konstruktion umschließt den Träger von allen Seiten und verhindert so Mikroverschiebungen im Verbindungspunkt.

✅ Symmetrisch angeordnete Bohrungen mit Ø 11 mm – gleichmäßige Belastungsverteilung. Die Verbindung wirkt als Ganzes und nicht als Summe einzelner Schrauben.

✅ Schwarze Oberfläche – eine Ästhetik, die das Holz perfekt ergänzt. Die GHZ-1-Abdeckkappen verdecken die Schraubenköpfe und verleihen der Verbindung ein vollendetes Erscheinungsbild.

Auswahl des Holzes

Da die Verbindung den Balken von allen Seiten umschließt, muss das Kantholz die dem Modell entsprechende Nennmaß haben – das Modell GPL 90 ist für Kantholz mit den Maßen 9 x 9 cm ausgelegt, nicht für 8,8 cm und auch nicht für 9,5 cm. Die Aussparung ist 2 mm breiter als die Nennmaße, was bei gehobeltem Holz ein Montage-Spielraum bietet.

Worauf Sie beim Kauf von Kantholz achten sollten:

• gehobeltes Kantholz passt ohne Nacharbeiten
• Rohes, gehobeltes Kantholz ist manchmal 2–4 mm größer als das Nennmaß und passt möglicherweise nicht
• Das Holz sollte trocken sein; nasses Kantholz schrumpft nach dem Trocknen, wodurch die Verbindung Spiel bekommt
• Die am häufigsten verwendeten Holzarten sind druckimprägnierte Kiefer und Fichte sowie Lärche

Montagehinweise

Die Bohrungen sind symmetrisch auf jedem Arm angeordnet, wodurch die Belastung gleichmäßig verteilt wird und die Verbindung als Ganzes funktioniert. Der Durchmesser hängt vom Modell und vom jeweiligen Verwendungszweck der Bohrung ab:

Auswahl der Schrauben für die Konstruktion:

• Schrauben für Gartenarchitektur SDCS, schwarz pulverbeschichtet – farblich auf das Verbindungselement abgestimmt
• Holzschrauben PWD mit schwarzer Abdeckkappe GHZ 1, falls die Köpfe verdeckt werden sollen
• CTO-TORX-Schrauben in schwarzer oder silberner Ausführung, deren Länge an den Balkenquerschnitt angepasst wird

Die Schraube SDCS 5x50 mm wird aus gehärtetem Kohlenstoffstahl in einer Länge und in Packungen zu je 6 Stück hergestellt. Er verfügt über eine TORX-TX25-Aufnahme und eine Unterlegscheibe unter dem Kopf mit einem Durchmesser von 20,5 mm, die den Druck auf eine größere Fläche des Blechs verteilt – wichtig bei Zierelementen, bei denen der Kopf sichtbar bleibt. Für durchgehende Schraubverbindungen ist eine Kappe mit einer M10-Mutter für einen 15-mm-Schlüssel erhältlich.

Es ist nicht erforderlich, alle Bohrlöcher zu füllen. Zwei Schrauben pro Arm reichen bei einer typischen Gartenkonstruktion aus; der komplette Satz wird bei größeren Spannweiten und Konstruktionen verwendet, die Windlasten ausgesetzt sind.
