Balkenverbinder Balkenschuhe Metallwinkel Eckverbinder für Pergola Carport - GPW 90 | 91x90x50 mm | schwarz

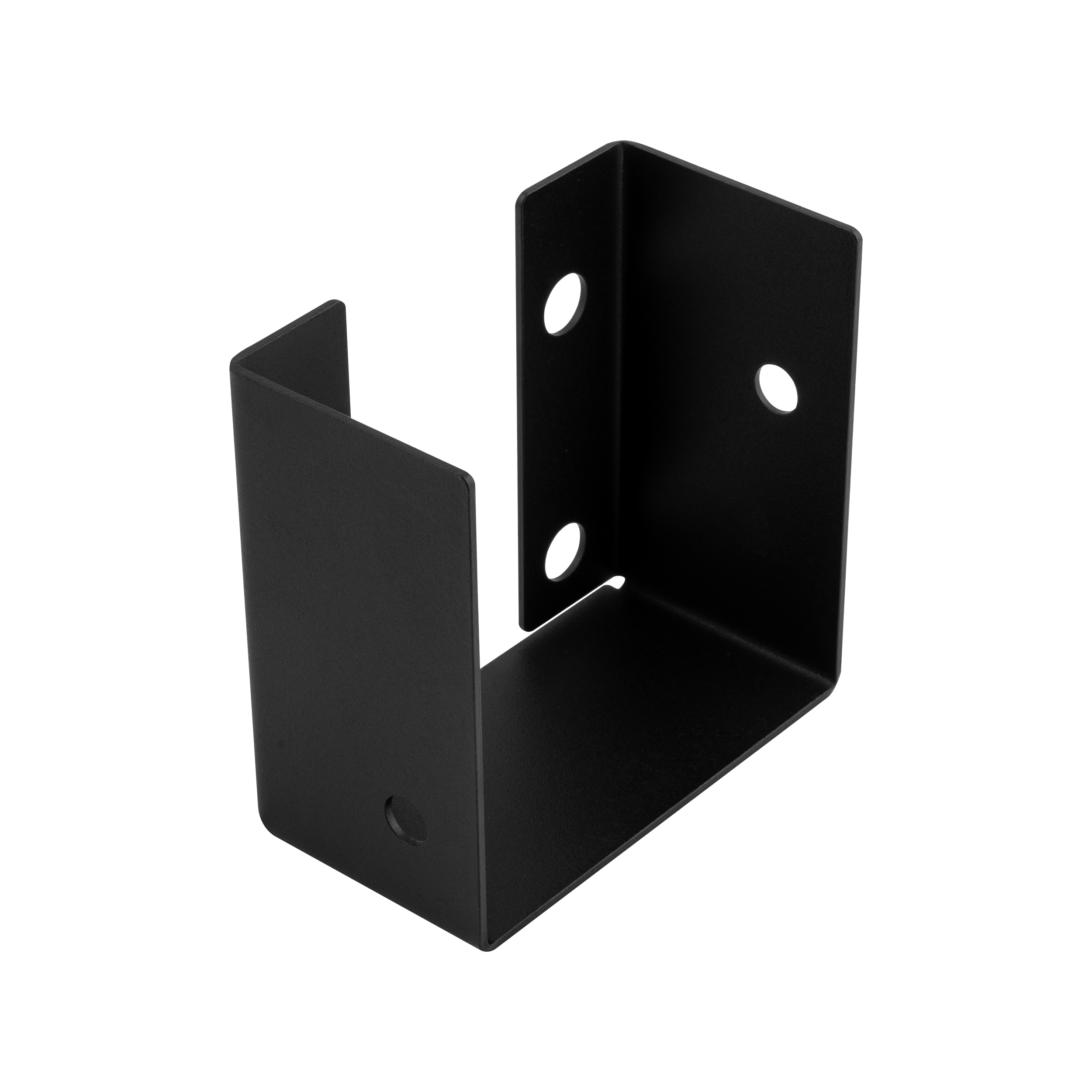

Stahlhalterung für Balken, die das Ende eines Kantholzes in einer Aufnahme mit einer Außenhöhe von 50 mm aufnimmt. Sie ermöglicht es, den Balken an der Wand zu befestigen oder ihn zwischen zwei bereits montierte Balken einzufügen, ohne die Zapfen zuschneiden oder das Holz einkerben zu müssen.

Wozu dient

Der GPW löst zwei Probleme auf einmal. Das erste betrifft eine an die Wand gestützte Pergola – eine Konstruktion, die mit einer Seite am Gebäude anliegt. Der Aufhänger ersetzt dabei zwei Pfosten und zwei Eckstücke, sodass die Pergola weniger Platz auf der Terrasse einnimmt und auf der Wandseite kein Fundament benötigt. Die zweite ist das Einfügen eines Balkens zwischen zwei bereits vorhandene obere Balken, sodass das neue Element genau in einer Linie mit diesen liegt und bündig abschließt – ohne diesen Verbinder müsste vor Ort, an der bereits stehenden Konstruktion, eine Zimmermannverbindung hergestellt werden.

• ✅ An die Hausfassade angelehnte Pergola
• ✅ Terrassenüberdachung, die an das Gebäude angrenzt
• ✅ Einfügen von Kanthölzern zwischen zwei bereits montierten oberen Balken, in einer Linie
• ✅ Innere Befestigung der Kanthölzer der Überdachung – gerade und schräg
• ✅ Bau einer durchbrochenen oder lamellenartigen Wand – ebenfalls gerade und schräg
• ✅ Abstützung eines Trägers an einer Zaunmauer oder einer Garagenwand

Bei Querschnitten von 9x9 und 10x10 cm ermöglicht die Halterung, die oberen Balken der Konstruktion direkt an der Mauer zu befestigen, was die Grundanordnung einer wandgebundenen Pergola darstellt.

Anzahl: Für eine wandangelehnte Pergola werden 2 Stück benötigt – jeweils eines für jeden Balken, der bis zur Wand reicht. Bei einer Konstruktion mit einem durchgehenden Balken entlang der Fassade erhöht sich die Anzahl um die Zwischenpunkte. Bei der Verfüllung der Konstruktion mit Kanthölzern zwischen den oberen Balken werden zwei Stück pro eingesetztem Element benötigt – je eines auf jeder Seite.

Wann sollte man ein anderes Verbindungselement wählen: GPW und GPPS befestigen beide den Balken an der Wand, tun dies jedoch auf unterschiedliche Weise. GPW verfügt über eine Aufnahme – der Balken wird in die Tasche geschoben und seitlich verschraubt, das Ende des Balkens muss nicht auf das exakte Maß zugeschnitten werden. GPPS ist ein flacher Fuß, der von unten angeschraubt wird und auf dem der Balken aufliegt; hier muss der Balken präzise zugeschnitten werden. GPW lässt sich schneller montieren und ist das einzige Element, das es ermöglicht, einen Balken zwischen zwei bereits montierte Elemente einzufügen; GPPS ist weniger sichtbar.

STAHL, BESCHICHTUNG UND KONSTRUKTION – KOMPROMISSLOSE LANGLEBIGKEIT

✅ Stahl S235 + schwarze Duplex-Beschichtung – Langlebigkeit über Jahre hinweg. Zweischichtiger Schutz vor Feuchtigkeit und Korrosion unter allen Witterungsbedingungen.

✅ Präzise angepasste Öffnung für den Träger – kein Spiel. Die Konstruktion umschließt den Träger von allen Seiten und verhindert so Mikroverschiebungen im Verbindungspunkt.

✅ Außenhöhe 50 mm – optimale Anpassung an den Träger. Die nutzbare Tiefe der Aufnahme beträgt ca. 48,5 mm bei den Varianten aus 1,5 mm starkem Blech und 48 mm beim Modell GPW 100. Dieser Unterschied sollte beim Zuschneiden des Trägers berücksichtigt werden.

✅ GPW 100/20 – die ideale Lösung für eine Lamellenwand. Die Konstruktion ermöglicht die Anbringung von Lamellen mit den Maßen 10 × 2 cm direkt an der Wand, wobei ein regelmäßiger und ästhetischer Abstand gewahrt bleibt.

Auswahl des Holzes

Da das Verbindungselement den Balken von allen Seiten umschließt, muss das Kantholz die für das Modell vorgesehene Nennmaß aufweisen – für das Modell GPL 90 ist Kantholz mit den Maßen 9 × 9 cm vorgesehen, nicht 8,8 und nicht 9,5. Die Aussparung ist 2 mm breiter als das Nennmaß, was bei gehobeltem Holz ein Montage-Spielraum bietet.

Worauf Sie beim Kauf von Kantholz achten sollten:

• gehobeltes Kantholz passt ohne Nacharbeiten
• Rohes, gespaltenes Kantholz ist manchmal 2–4 mm größer als das Nennmaß und passt möglicherweise nicht
• Das Holz sollte trocken sein; feuchtes Kantholz schrumpft nach dem Trocknen und die Verbindung bekommt Spiel
• Die am häufigsten verwendeten Holzarten sind druckimprägnierte Kiefer und Fichte sowie Lärche

Montagehinweise

Die Bohrungen sind symmetrisch auf jedem Arm angeordnet, wodurch die Belastung gleichmäßig verteilt wird und die Verbindung als Ganzes funktioniert. Der Durchmesser hängt vom Modell und vom jeweiligen Verwendungszweck der Bohrung ab:

Auswahl der Schrauben für die Konstruktion:

• Schrauben für Gartenarchitektur SDCS, schwarz pulverbeschichtet – farblich auf das Verbindungselement abgestimmt
• Holzschrauben PWD zusammen mit der schwarzen Abdeckkappe GHZ 1, falls die Köpfe verdeckt werden sollen
• CTO-TORX-Schrauben in Schwarz oder Silber, deren Länge auf den Balkenquerschnitt abgestimmt ist

Die Schraube SDCS 5x50 mm wird aus gehärtetem Kohlenstoffstahl in einer einzigen Länge hergestellt und ist in Packungen zu je 6 Stück erhältlich. Er verfügt über einen TORX-Antrieb TX25 und eine Unterlegscheibe unter dem Kopf mit einem Durchmesser von 20,5 mm, die den Druck auf eine größere Fläche des Blechs verteilt – wichtig bei Zierelementen, bei denen der Kopf sichtbar bleibt. Für Durchsteckverbindungen ist eine Kappe mit einer M10-Mutter für einen 15-mm-Schlüssel erhältlich.

Es ist nicht erforderlich, alle Bohrlöcher zu füllen. Zwei Schrauben pro Arm reichen bei einer typischen Gartenkonstruktion aus; ein kompletter Satz wird bei größeren Spannweiten und Konstruktionen verwendet, die Windlasten ausgesetzt sind.
