Balkenverbinder Balkenschuhe Metallwinkel Eckverbinder für Pergola Carport - GPW 100 | 101x100x50 mm | schwarz

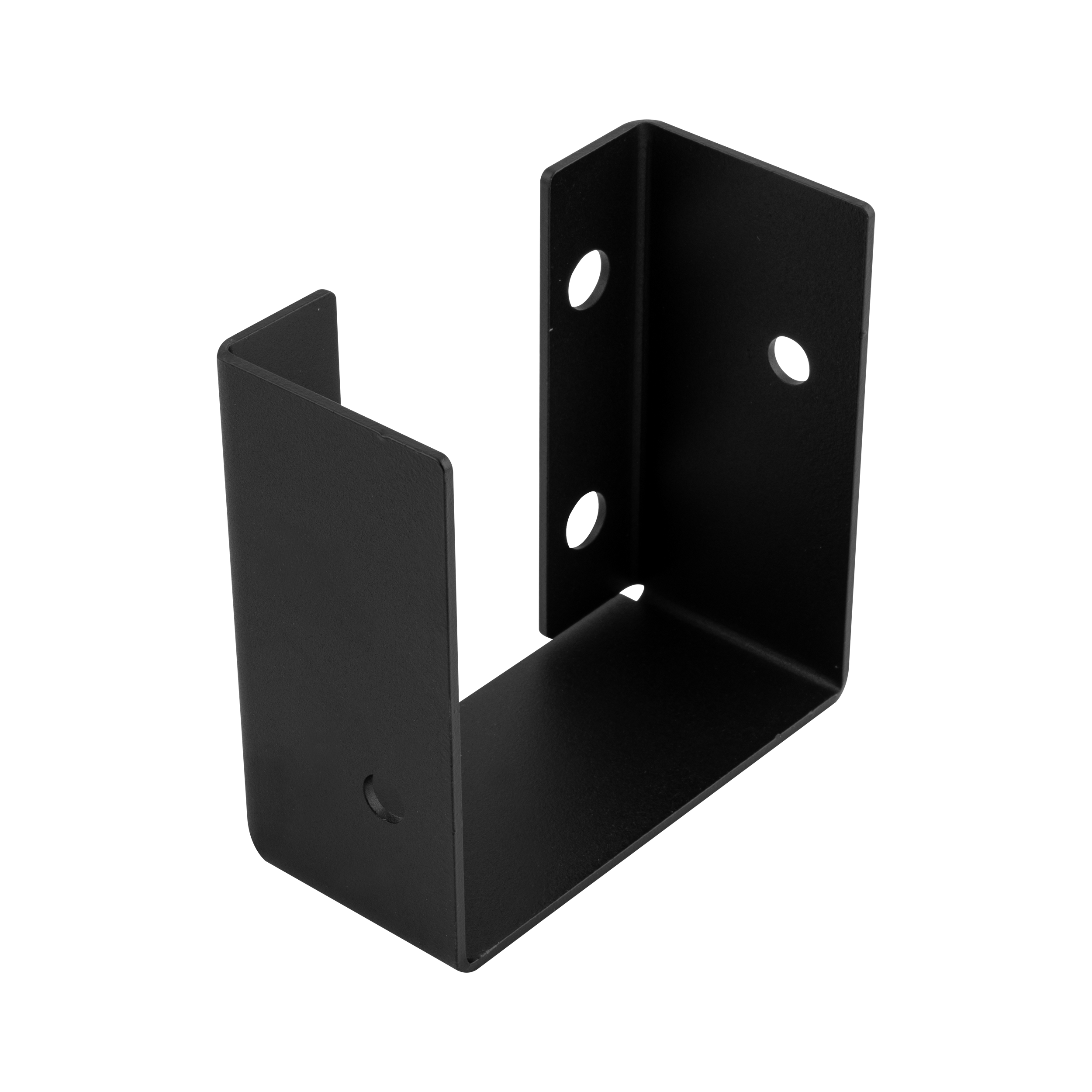

Stahlhalterung für Balken, die das Ende eines Kantholzes in einer Aussparung mit einer Außenhöhe von 50 mm aufnimmt. Damit lässt sich der Balken an der Mauer befestigen oder zwischen zwei bereits montierte Balken einsetzen, ohne dass die Zapfen gekürzt oder das Holz eingeschnitten werden muss.

Wozu dient

Der GPW löst gleich zwei Probleme auf einmal. Das erste betrifft eine wandgestützte Pergola – eine Konstruktion, die mit einer Seite am Gebäude anliegt. Die Halterung ersetzt in diesem Fall zwei Pfosten und zwei Eckstücke, sodass die Pergola weniger Platz auf der Terrasse einnimmt und auf der Wandseite kein Fundament benötigt. Die zweite ist das Einfügen eines Balkens zwischen zwei bereits vorhandene Oberbalken, sodass das neue Element genau in einer Linie mit diesen liegt und bündig abschließt – ohne dieses Verbindungsstück müsste vor Ort, an der bereits stehenden Konstruktion, eine Zimmermannverbindung hergestellt werden.

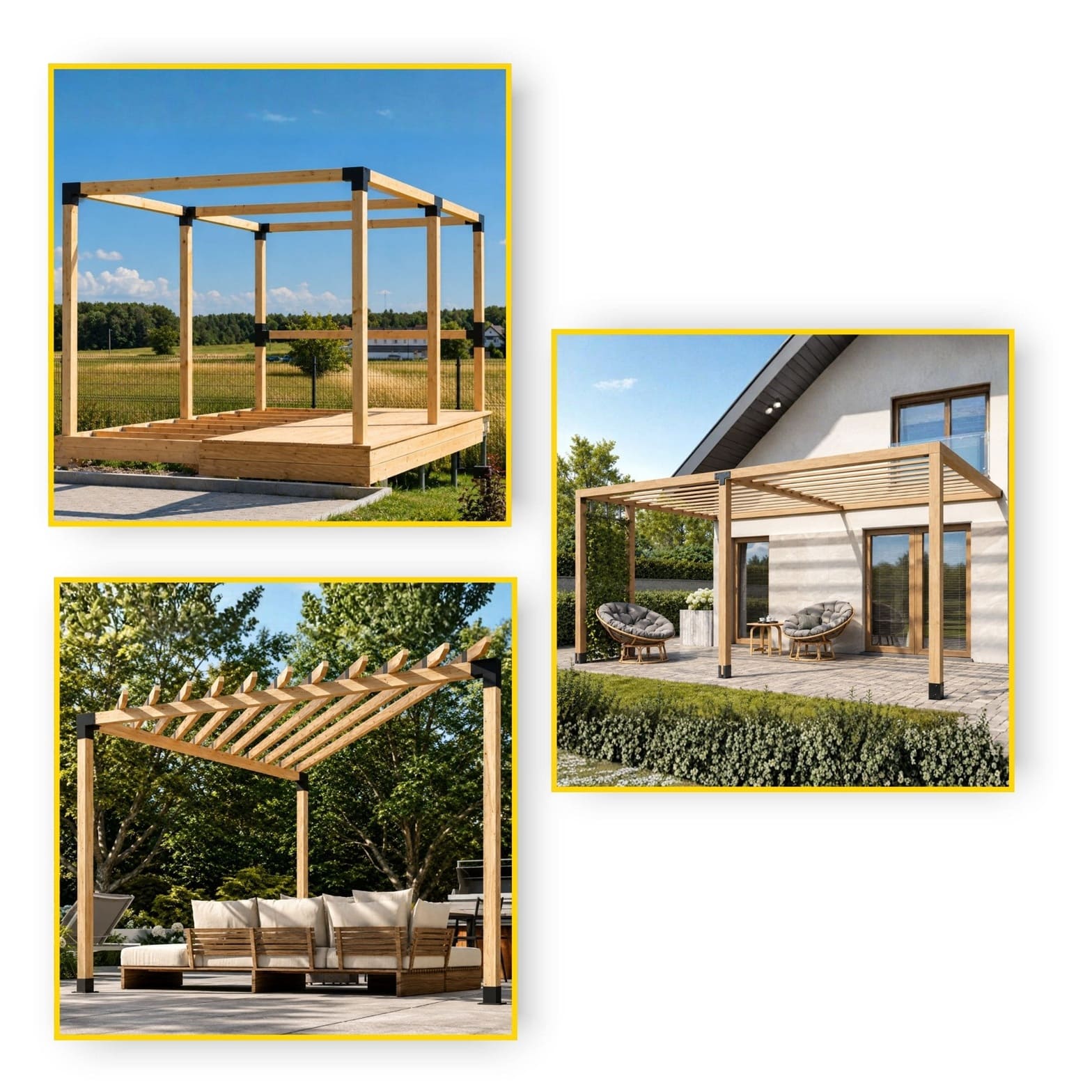

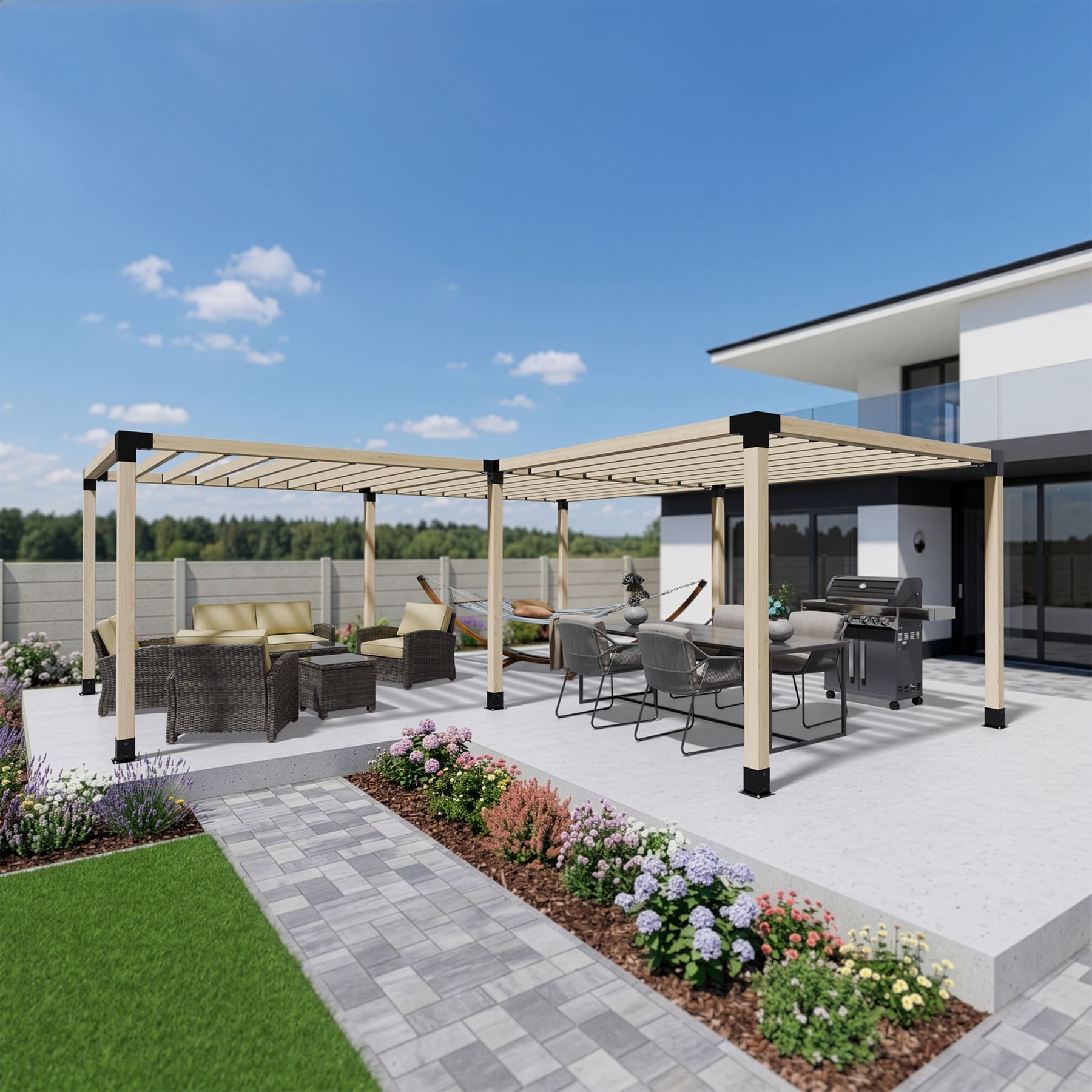

• ✅ wandgestützte Pergola, die an der Hausfassade anliegt
• ✅ Terrassenüberdachung, die an das Gebäude angrenzt
• ✅ Einfügen von Kanthölzern zwischen zwei montierten Oberbalken, in einer Linie
• ✅ Innere Befestigung der Kanthölzer der Überdachung – gerade und schräg
• ✅ Bau einer durchbrochenen oder lamellenartigen Wand – ebenfalls gerade und schräg
• ✅ Abstützung eines Balkens an einer Zaunmauer oder einer Garagenwand

Bei Querschnitten von 9x9 und 10x10 cm ermöglicht die Halterung, die oberen Balken der Konstruktion direkt an die Mauer anzubringen, was die Grundanordnung einer wandangelehnten Pergola darstellt.

Anzahl: Für eine wandangelehnte Pergola werden 2 Stück benötigt – jeweils eines für jeden Balken, der bis zur Wand reicht. Bei einer Konstruktion mit einem durchgehenden Balken entlang der Fassade erhöht sich die Anzahl um die Zwischenpunkte. Bei der Verfüllung der Konstruktion mit Kanthölzern zwischen den oberen Balken werden zwei Stück pro eingesetztem Element benötigt – jeweils eines auf jeder Seite.

Wann sollte man ein anderes Verbindungselement wählen: GPW und GPPS befestigen beide den Balken an der Wand, tun dies jedoch auf unterschiedliche Weise. GPW verfügt über eine Aufnahme – der Balken wird in die Tasche geschoben und seitlich verschraubt, das Ende des Balkens muss nicht auf das exakte Maß zugeschnitten werden. GPPS ist ein flacher Fuß, der von unten angeschraubt wird und auf dem der Balken aufliegt; hier muss der Balken präzise zugeschnitten werden. GPW lässt sich schneller montieren und ist das einzige Element, mit dem ein Balken zwischen zwei bereits montierte Elemente eingesetzt werden kann; GPPS ist weniger sichtbar.

STAHL, BESCHICHTUNG UND KONSTRUKTION – KOMPROMISSLOSE LANGLEBIGKEIT

✅ Stahl S235 + schwarze Duplex-Beschichtung – Langlebigkeit über Jahre hinweg. Zweischichtiger Schutz vor Feuchtigkeit und Korrosion bei allen Witterungsbedingungen.

✅ Präzise angepasste Öffnung für den Träger – kein Spiel. Die Konstruktion umschließt den Träger von allen Seiten und verhindert so Mikroverschiebungen im Verbindungspunkt.

✅ Außenhöhe 50 mm – optimale Anpassung an den Träger. Die Nutzhöhe der Aufnahme beträgt ca. 48,5 mm bei den Varianten aus 1,5-mm-Blech und 48 mm beim Modell GPW 100. Dieser Unterschied sollte beim Zuschneiden des Trägers berücksichtigt werden.

✅ GPW 100/20 – die ideale Lösung für eine Lamellenwand. Die Konstruktion ermöglicht die Befestigung von Lamellen mit den Maßen 10 × 2 cm direkt an der Wand, wobei ein regelmäßiger und ästhetischer Abstand gewahrt bleibt.

Auswahl des Holzes

Da die Verbindung den Balken von allen Seiten umschließt, muss das Kantholz die dem Modell entsprechende Nennmaß haben – für das Modell GPL 90 ist Kantholz mit den Maßen 9 x 9 cm vorgesehen, nicht 8,8 und nicht 9,5. Die Aussparung ist 2 mm breiter als das Nennmaß, was bei gehobeltem Holz ein Montagespiel ermöglicht.

Worauf Sie beim Kauf von Kantholz achten sollten:

• gehobeltes Kantholz passt ohne Nacharbeiten
• Rohes, gehobeltes Kantholz ist manchmal 2–4 mm größer als das Nennmaß und passt möglicherweise nicht
• Das Holz sollte trocken sein; nasses Kantholz schrumpft nach dem Trocknen und die Verbindung bekommt Spiel
• Die am häufigsten verwendeten Holzarten sind druckimprägnierte Kiefer und Fichte sowie Lärche

Montagehinweise

Die Bohrungen sind symmetrisch auf jedem Arm angeordnet, wodurch sich die Belastung gleichmäßig verteilt und die Verbindung als Ganzes funktioniert. Der Durchmesser hängt vom Modell und der jeweiligen Funktion der Bohrung ab:

Auswahl der Schrauben für die Konstruktion:

• Schrauben für die Gartenarchitektur SDCS, schwarz pulverbeschichtet – farblich auf das Verbindungselement abgestimmt
• Holzschrauben PWD mit schwarzer GHZ 1-Blende, falls die Köpfe verdeckt werden sollen
• CTO-TORX-Schrauben in schwarzer oder silberner Ausführung, deren Länge auf den Balkenquerschnitt abgestimmt ist

Die Schraube SDCS 5x50 mm wird aus gehärtetem Kohlenstoffstahl in einer einzigen Länge und in Packungen zu je 6 Stück hergestellt. Er verfügt über einen TORX-Antrieb TX25 und eine Unterlegscheibe unter dem Kopf mit einem Durchmesser von 20,5 mm, die den Druck auf eine größere Fläche des Blechs verteilt – wichtig bei Zierelementen, bei denen der Kopf sichtbar bleibt. Für Durchsteckverbindungen ist eine Kappe mit einer M10-Mutter für einen 15-mm-Schlüssel erhältlich.

Es ist nicht erforderlich, alle Bohrlöcher zu besetzen. Zwei Schrauben pro Arm reichen bei einer typischen Gartenkonstruktion aus; ein kompletter Satz wird bei größeren Spannweiten und windbelasteten Konstruktionen verwendet.
