Balkenverbinder Balkenschuhe Metallwinkel Eckverbinder für Pergola Carport - GPC 20 | 21x60x65 mm | schwarz

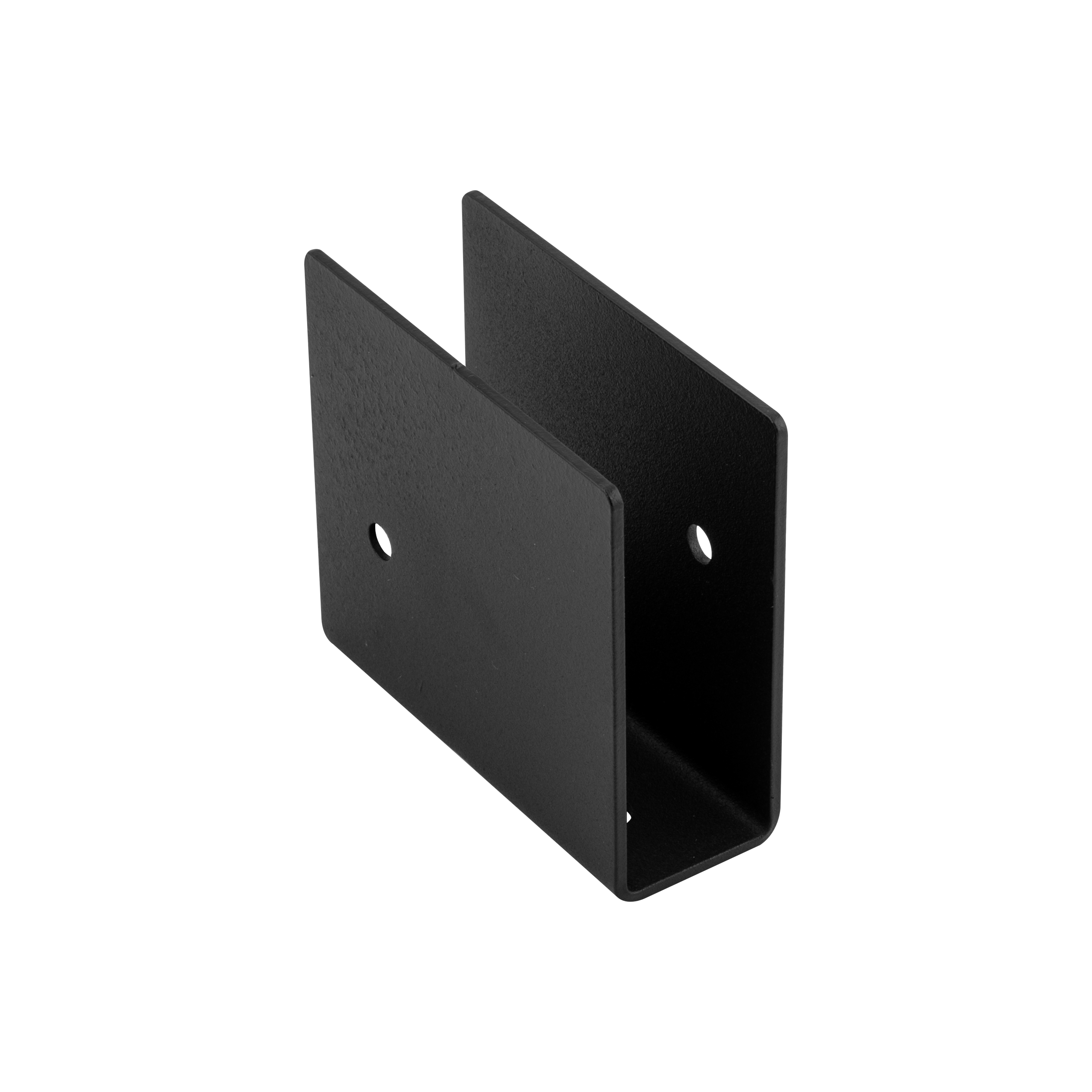

Stahlhalterung zur Befestigung eines Sparrens oder einer Leiste an einem Tragbalken der Pergola. Das kleinste Element der Serie, das zur Dachausfüllung und nicht für die Tragkonstruktion vorgesehen ist.

Wozu dient es?

GPC befestigt die Querelemente, die auf dem oberen Rahmen verlegt werden – Sparren eines durchbrochenen Daches, Schattenleisten, Latten für die Dachdeckung. Die Befestigung in der Aufnahme ersetzt das Einschneiden in den Tragbalken, sodass der obere Rahmen seinen vollen Querschnitt behält und keine Tragfähigkeit einbüßt.

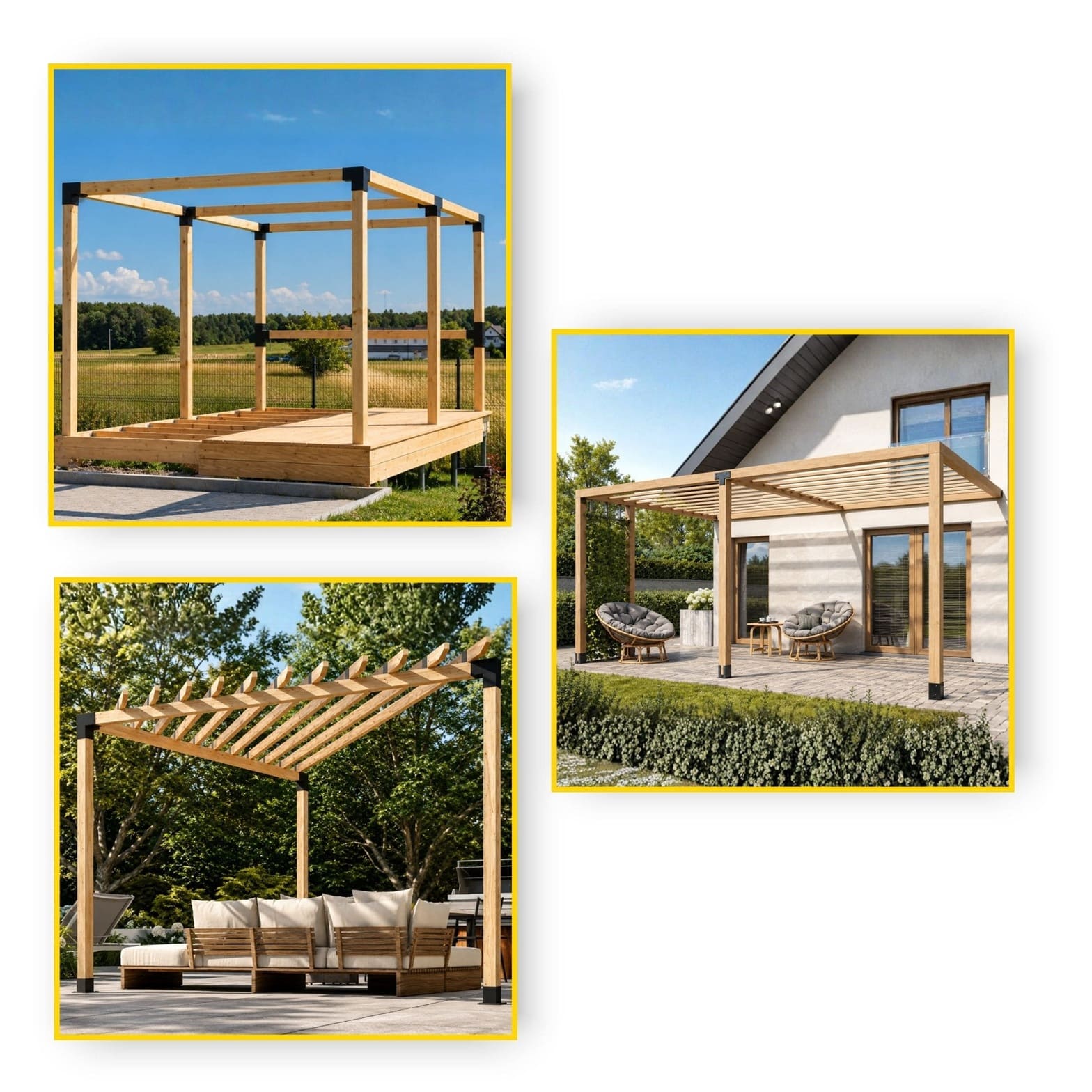

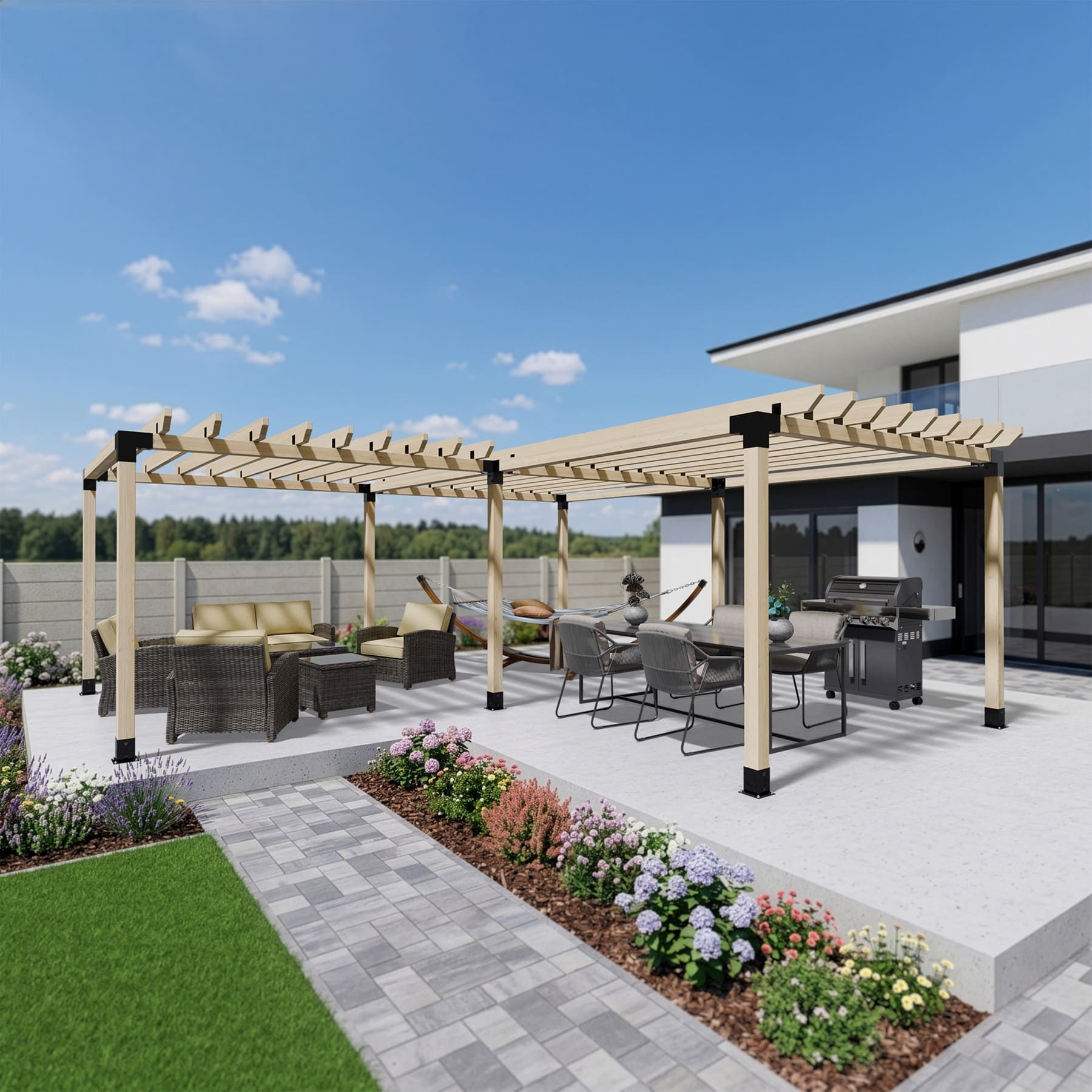

• ✅ Sparren einer durchbrochenen Pergola-Überdachung
• ✅ in regelmäßigen Abständen verlegte Schattenleisten
• ✅ Latten für die Dachbedachung oder die Schattenmatte
• ✅ Gitter für Kletterpflanzen im oberen Bereich der Konstruktion

Anzahl: zwei Stück pro Sparre – jeweils eines an jedem Ende. Bei einer Pergola mit zehn Sparren sind das 20 Stück.

Wann ein anderes Verbindungselement wählen: GPC ist für sekundäre Bauteile vorgesehen. Wenn der Querbalken eine strukturelle Last trägt und nicht nur sein Eigengewicht und die Dachschalung, ist GPT oder GPX mit vollem Querschnitt geeignet. GPZ eignet sich für denselben Elementtyp, wird jedoch in einem Winkel von 45 Grad eingesetzt.

Die Sparrenhalterung ist maßlich universell einsetzbar: Sie passt zu Konstruktionen aus Kanthölzern mit Abmessungen von 7 × 7 bis 12 × 12 cm. Die Wahl zwischen GPC 20 und GPC 45 hängt ausschließlich von der Dicke des zu befestigenden Sparrens oder der Leiste ab und nicht vom Querschnitt des Tragbalkens, an dem er verschraubt wird.

STAHL, BESCHICHTUNG UND KONSTRUKTION – KOMPROMISSLOSE LANGLEBIGKEIT

✅ Stahl S235 + schwarze Duplex-Beschichtung – Langlebigkeit über Jahre hinweg. Zweischichtiger Schutz vor Feuchtigkeit und Korrosion unter allen Witterungsbedingungen.

✅ Präzise angepasste Öffnung für den Träger – absolut kein Spiel. Die Konstruktion umschließt den Träger von allen Seiten und verhindert so Mikroverschiebungen an der Verbindungsstelle.

✅ Bohrungen mit Ø 7 mm und Ø 11 mm – solide Befestigung am Tragbalken. Beim Modell GPC 20 kommen Bohrungen mit Ø 7 mm zum Einsatz, beim GPC 45 solche mit Ø 11 mm, jeweils passend zur Befestigung der Halterung an der Tragkonstruktion.

✅ Drei Bohrungen Ø 5 mm – sichere Befestigung von Sparren oder Leisten. Der kleinere Durchmesser ermöglicht eine stabile Befestigung des montierten Elements, ohne dass die Gefahr einer Beschädigung beim Eindrehen besteht.

Auswahl des Holzes

Da die Verbindung den Balken von allen Seiten umschließt, muss das Kantholz die dem Modell entsprechende Nennmaße aufweisen – das Modell GPL 90 ist für Kantholz mit den Maßen 9 x 9 cm ausgelegt, nicht für 8,8 cm und auch nicht für 9,5 cm. Die Aussparung ist 2 mm breiter als das Nennmaß, was bei gehobeltem Holz ein Montage-Spielraum bietet.

Worauf Sie beim Kauf von Kantholz achten sollten:

• gehobeltes Kantholz passt ohne Nacharbeiten
• Rohes, gesägtes Kantholz ist manchmal 2–4 mm größer als die Nennmaße und passt möglicherweise nicht
• Das Holz sollte trocken sein; nasses Kantholz schrumpft nach dem Trocknen und die Verbindung erhält Spiel
• Die am häufigsten verwendeten Holzarten sind druckimprägnierte Kiefer und Fichte sowie Lärche

Montagehinweise

Die Bohrungen sind symmetrisch auf jedem Arm angeordnet, wodurch die Belastung gleichmäßig verteilt wird und die Verbindung als Ganzes funktioniert. Der Durchmesser hängt vom Modell und vom Verwendungszweck der jeweiligen Bohrung ab:

Auswahl der Schrauben für die Konstruktion:

• Schrauben für Gartenarchitektur SDCS, schwarz pulverbeschichtet – farblich auf das Verbindungselement abgestimmt
• Holzschrauben PWD mit schwarzer GHZ 1-Abdeckkappe, falls die Köpfe verdeckt werden sollen
• CTO-TORX-Schrauben in schwarzer oder silberner Ausführung, deren Länge auf den Balkenquerschnitt abgestimmt ist

Die Schraube SDCS 5x50 mm wird aus gehärtetem Kohlenstoffstahl in einer einheitlichen Länge hergestellt und ist in Packungen zu je 6 Stück erhältlich. Er verfügt über einen TORX-Antrieb TX25 und eine Unterlegscheibe unter dem Kopf mit einem Durchmesser von 20,5 mm, die den Anpressdruck auf eine größere Fläche des Blechs verteilt – wichtig bei Zierelementen, bei denen der Kopf sichtbar bleibt. Für Durchsteckverbindungen ist eine Kappe mit einer M10-Mutter für einen 15-mm-Schlüssel erhältlich.

Es ist nicht erforderlich, alle Bohrlöcher zu füllen. Zwei Schrauben pro Arm reichen bei einer typischen Gartenkonstruktion aus; ein kompletter Satz wird bei größeren Spannweiten und Konstruktionen verwendet, die Windlasten ausgesetzt sind.
