Balkenverbinder Balkenschuhe Metallwinkel Eckverbinder für Pergola Carport - GPW 100/20 | 21x95x50 mm | schwarz

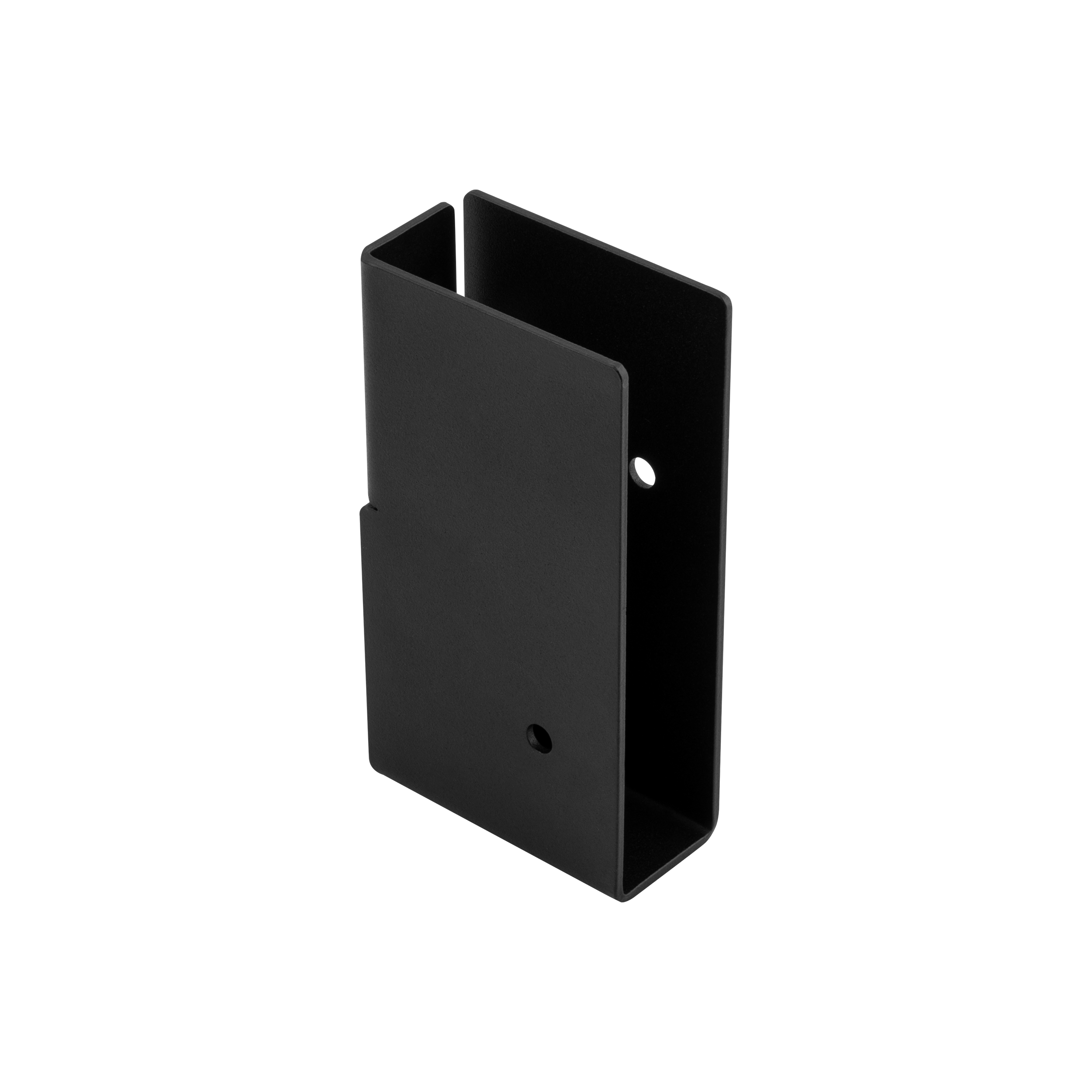

Stahlhalterung für Balken, die das Ende eines Kantholzes in einer Aussparung mit einer Außenhöhe von 50 mm aufnimmt. Damit lässt sich der Balken an der Wand befestigen oder zwischen zwei bereits montierte Balken einsetzen, ohne dass die Zapfen gekürzt oder das Holz eingeschnitten werden müssen.

Wozu dient

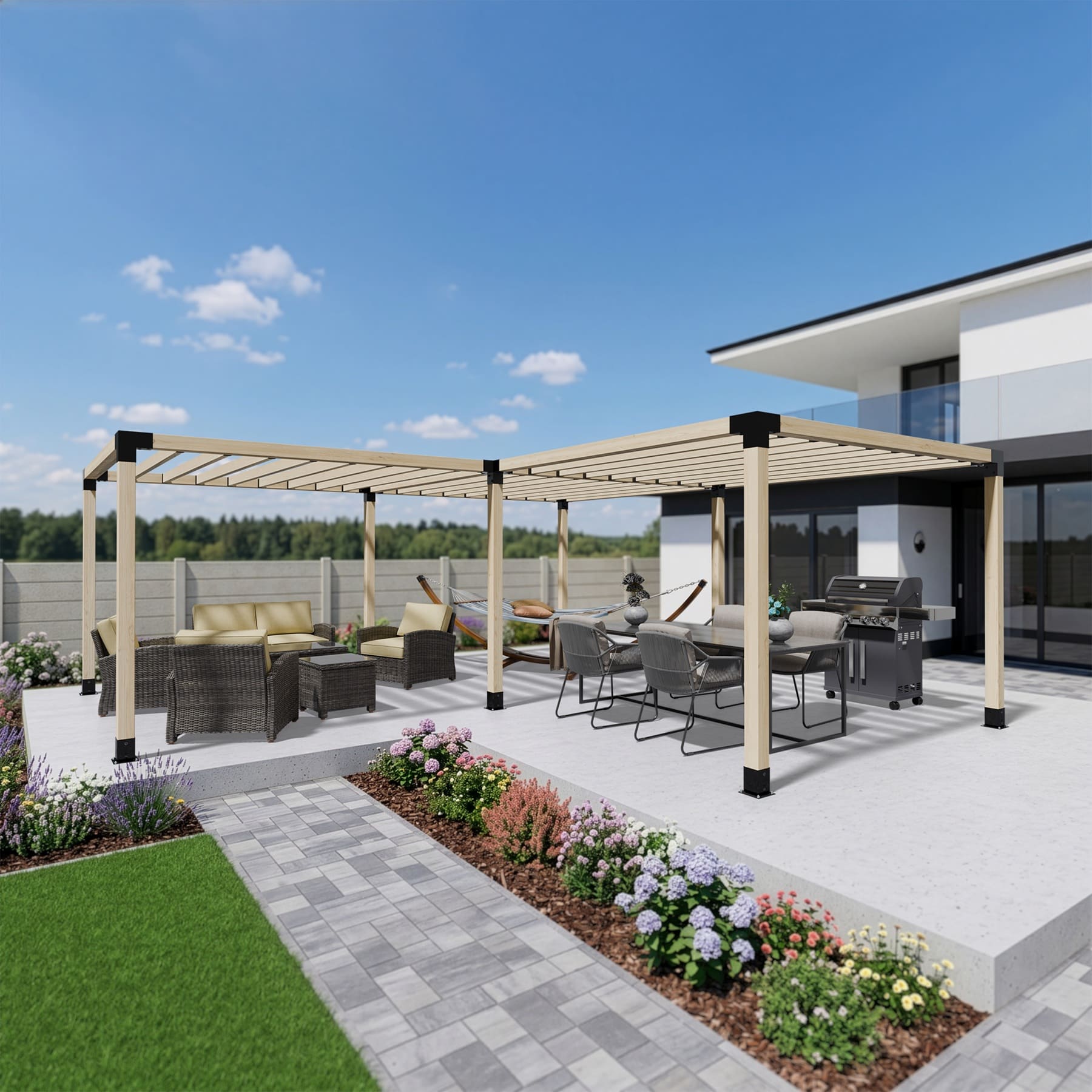

Der GPW löst gleich zwei Probleme auf einmal. Das erste betrifft eine wandgestützte Pergola – eine Konstruktion, die mit einer Seite am Gebäude anliegt. Der Aufhänger ersetzt in diesem Fall zwei Pfosten und zwei Eckstücke, sodass die Pergola weniger Platz auf der Terrasse einnimmt und auf der Wandseite kein Fundament benötigt. Die zweite ist das Einfügen eines Balkens zwischen zwei bereits vorhandene obere Balken, sodass das neue Element genau in einer Linie mit diesen liegt und bündig abschließt – ohne dieses Verbindungsstück müsste vor Ort, an der bereits stehenden Konstruktion, eine Zimmermannverbindung hergestellt werden.

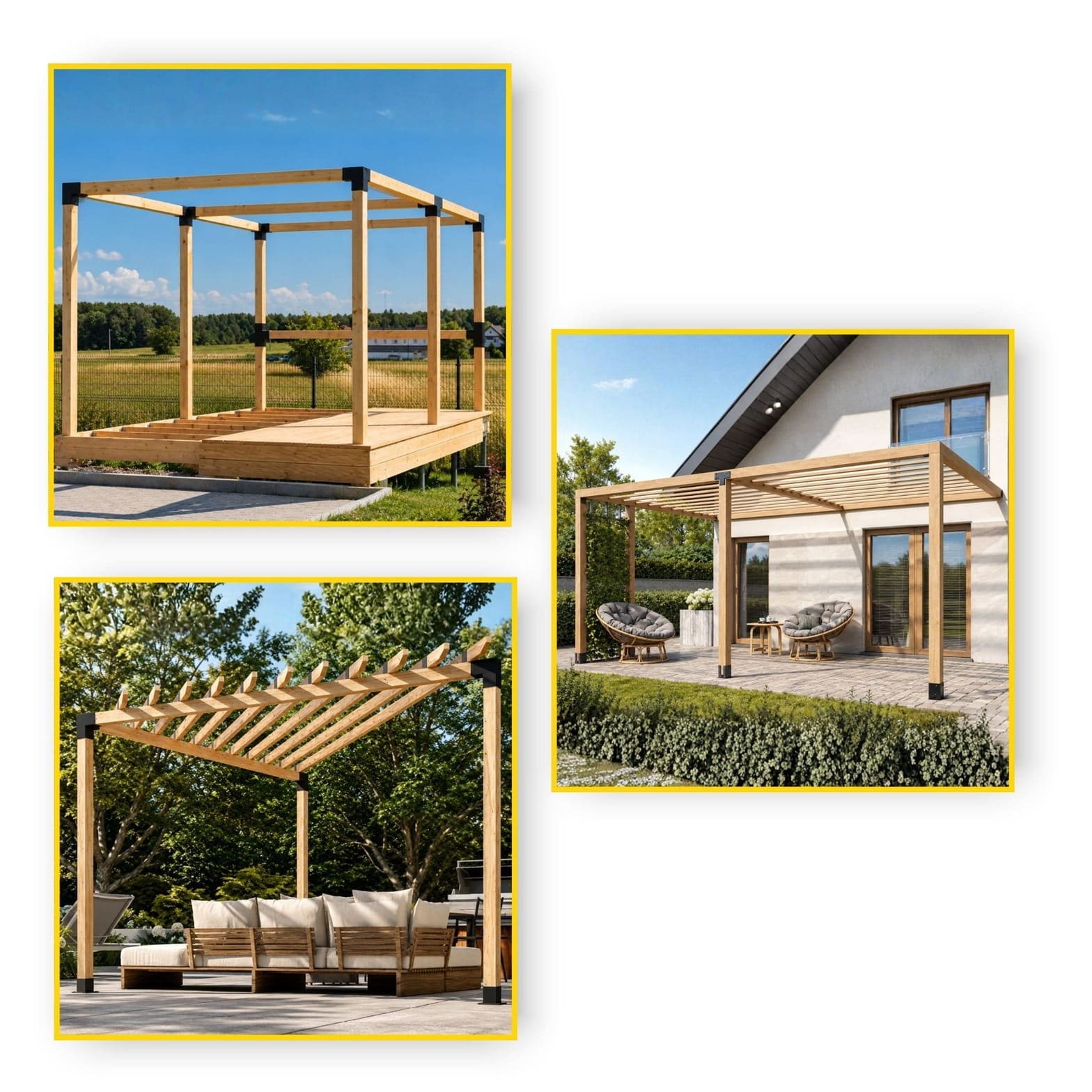

• ✅ An die Hausfassade angelehnte Pergola
• ✅ eine an das Gebäude angrenzende Terrassenüberdachung
• ✅ Einfügen von Kanthölzern zwischen zwei montierte Oberbalken, in einer Linie
• ✅ Innere Befestigung der Kanthölzer der Überdachung – gerade und schräg
• ✅ Bau einer durchbrochenen oder lamellenartigen Wand – ebenfalls gerade und schräg
• ✅ Abstützung eines Balkens an einer Zaunmauer oder einer Garagenwand

Bei Querschnitten von 9x9 und 10x10 cm ermöglicht die Halterung, die oberen Balken der Konstruktion direkt an die Mauer zu führen, was die Grundanordnung einer wandangelehnten Pergola darstellt.

Anzahl: Für eine wandangelehnte Pergola werden 2 Stück benötigt – jeweils eines für jeden Balken, der bis zur Wand reicht. Bei einer Konstruktion mit einem durchgehenden Balken entlang der Fassade erhöht sich die Anzahl um die Zwischenpunkte. Bei der Verfüllung der Konstruktion mit Kanthölzern zwischen den oberen Balken werden zwei Stück pro eingesetztem Element benötigt – jeweils eines auf jeder Seite.

Wann sollte man ein anderes Verbindungselement wählen: GPW und GPPS befestigen beide den Balken an der Wand, tun dies jedoch auf unterschiedliche Weise. GPW verfügt über eine Aussparung – der Balken wird in die Tasche geschoben und seitlich verschraubt; das Ende des Balkens muss nicht auf das genaue Maß zugeschnitten werden. GPPS ist ein flacher Fuß, der von unten verschraubt wird und auf dem der Balken aufliegt; hier muss der Balken präzise zugeschnitten werden. GPW lässt sich schneller montieren und ermöglicht als einziges System das Einsetzen eines Balkens zwischen zwei bereits montierte Elemente; GPPS ist weniger sichtbar.

STAHL, BESCHICHTUNG UND KONSTRUKTION – KOMPROMISSLOSE LANGLEBIGKEIT

✅ Stahl S235 + schwarze Duplex-Beschichtung – Langlebigkeit über Jahre hinweg. Zweischichtiger Schutz vor Feuchtigkeit und Korrosion unter allen Witterungsbedingungen.

✅ Präzise angepasste Öffnung für den Träger – kein Spiel. Die Konstruktion umschließt den Träger von allen Seiten und verhindert so Mikroverschiebungen im Verbindungspunkt.

✅ Außenhöhe 50 mm – optimale Anpassung an den Träger. Die Nutzhöhe der Aufnahme beträgt ca. 48,5 mm bei den Varianten aus 1,5 mm starkem Blech und 48 mm beim Modell GPW 100. Dieser Unterschied sollte beim Zuschneiden des Trägers berücksichtigt werden.

✅ GPW 100/20 – die ideale Lösung für eine Lamellenwand. Die Konstruktion ermöglicht die Befestigung von Lamellen mit den Maßen 10 × 2 cm direkt an der Wand, wobei ein regelmäßiger und ästhetischer Abstand gewahrt bleibt.

Auswahl des Holzes

Da die Verbindung den Balken von allen Seiten umschließt, muss das Kantholz die dem Modell entsprechende Nennmaß haben – das Modell GPL 90 ist für Kantholz mit den Maßen 9 x 9 cm ausgelegt, nicht für 8,8 cm und auch nicht für 9,5 cm. Die Aussparung ist 2 mm breiter als das Nennmaß, was bei gehobeltem Holz ein Montage-Spielraum bietet.

Worauf Sie beim Kauf von Kantholz achten sollten:

• gehobeltes Kantholz passt ohne Nacharbeiten
• Rohes, gehobeltes Kantholz ist manchmal 2–4 mm größer als die Nennmaße und passt möglicherweise nicht
• Das Holz sollte trocken sein; nasses Kantholz schrumpft beim Trocknen, wodurch die Verbindung Spiel bekommt
• Die am häufigsten verwendeten Holzarten sind druckimprägnierte Kiefer und Fichte sowie Lärche

Montagehinweise

Die Bohrungen sind symmetrisch auf jedem Arm angeordnet, wodurch die Belastung gleichmäßig verteilt wird und die Verbindung als Ganzes wirkt. Der Durchmesser hängt vom Modell und vom jeweiligen Verwendungszweck der Bohrung ab:

Auswahl der Schrauben für die Konstruktion:

• Schrauben für Gartenarchitektur SDCS, schwarz pulverbeschichtet – farblich passend zum Verbindungselement
• Holzschrauben PWD mit schwarzer GHZ 1-Abdeckkappe, falls die Köpfe verdeckt werden sollen
• CTO-TORX-Schrauben in schwarzer oder silberner Ausführung, deren Länge auf den Balkenquerschnitt abgestimmt ist

Die Schraube SDCS 5x50 mm wird aus gehärtetem Kohlenstoffstahl in einer einheitlichen Länge hergestellt und ist in Packungen zu je 6 Stück erhältlich. Er verfügt über einen TORX-Antrieb TX25 und eine Unterlegscheibe unter dem Kopf mit einem Durchmesser von 20,5 mm, die den Anpressdruck auf eine größere Fläche des Blechs verteilt – wichtig bei Zierelementen, bei denen der Kopf sichtbar bleibt. Für Durchsteckverbindungen ist eine Kappe mit einer M10-Mutter für einen 15-mm-Schlüssel erhältlich.

Es müssen nicht alle Löcher bestückt werden. Zwei Schrauben pro Arm reichen bei einer typischen Gartenkonstruktion aus; der komplette Satz wird bei größeren Spannweiten und windbelasteten Konstruktionen verwendet.
