Balkenverbinder Balkenschuhe Metallwinkel Eckverbinder für Pergola Carport - GPK 100 | 101x205x305 mm | schwarz

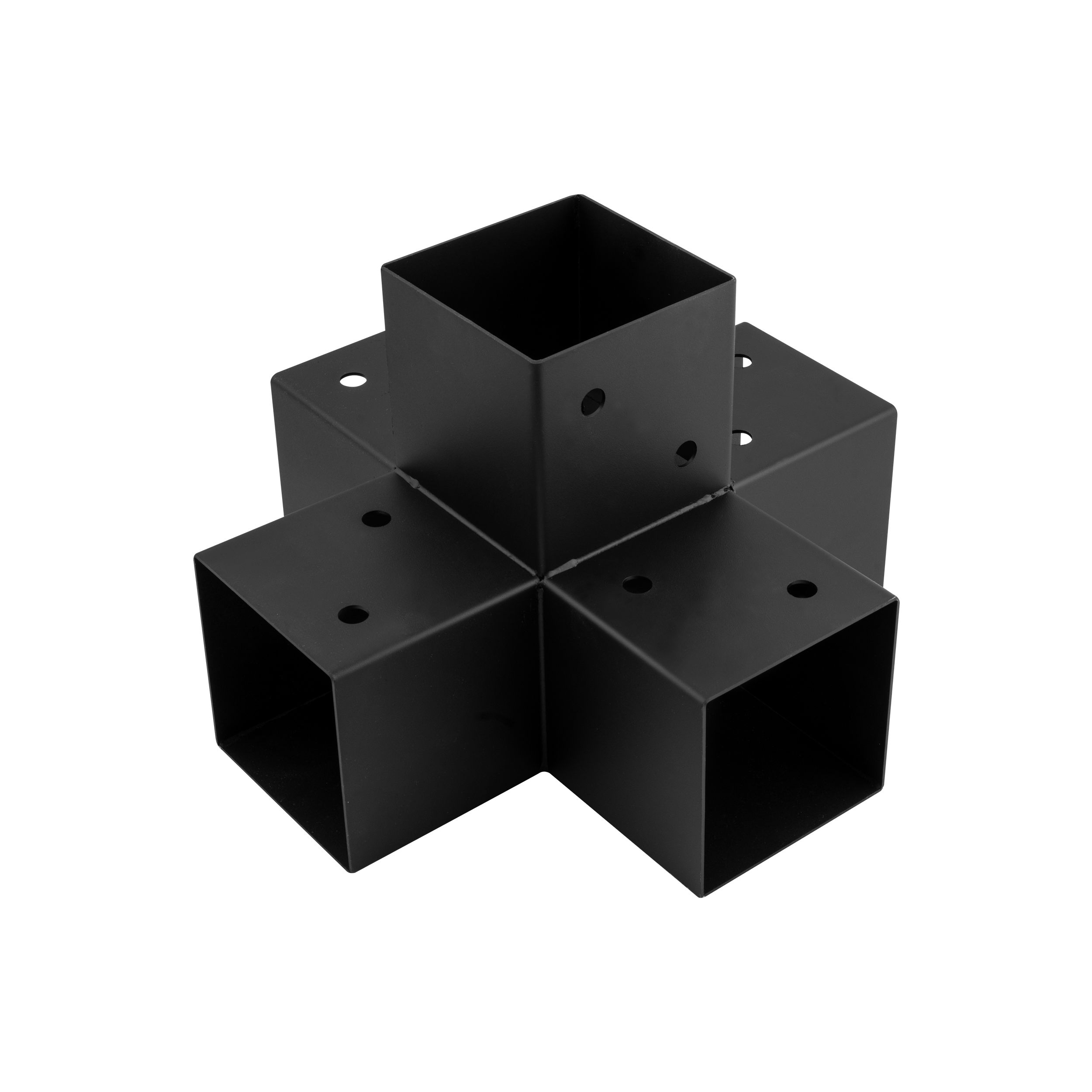

Fünfarmiges Stahlverbindungselement, das einen Mast mit vier in vier Richtungen verlaufenden Trägern verbindet. Die aufwendigste Verbindung der GP-Serie, vorgesehen für den Mittelmast einer großen Konstruktion.

Wozu dient es?

GPK eignet sich für Situationen, in denen ein Pfosten vier Felder gleichzeitig stützt – also die Mitte einer aus vier Modulen bestehenden Pergola oder den Schnittpunkt zweier sich kreuzender Balkenreihen an einem gemeinsamen Pfosten.

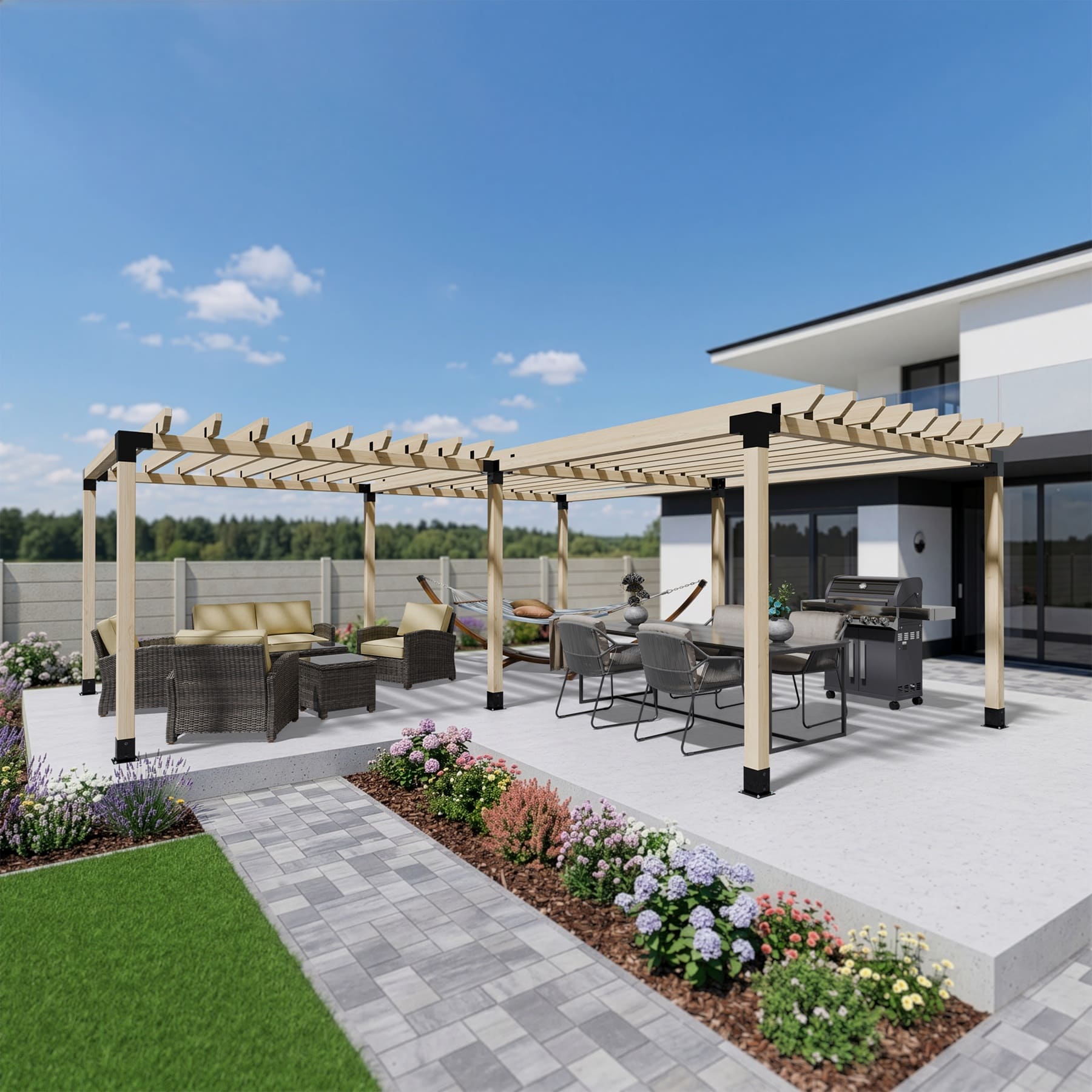

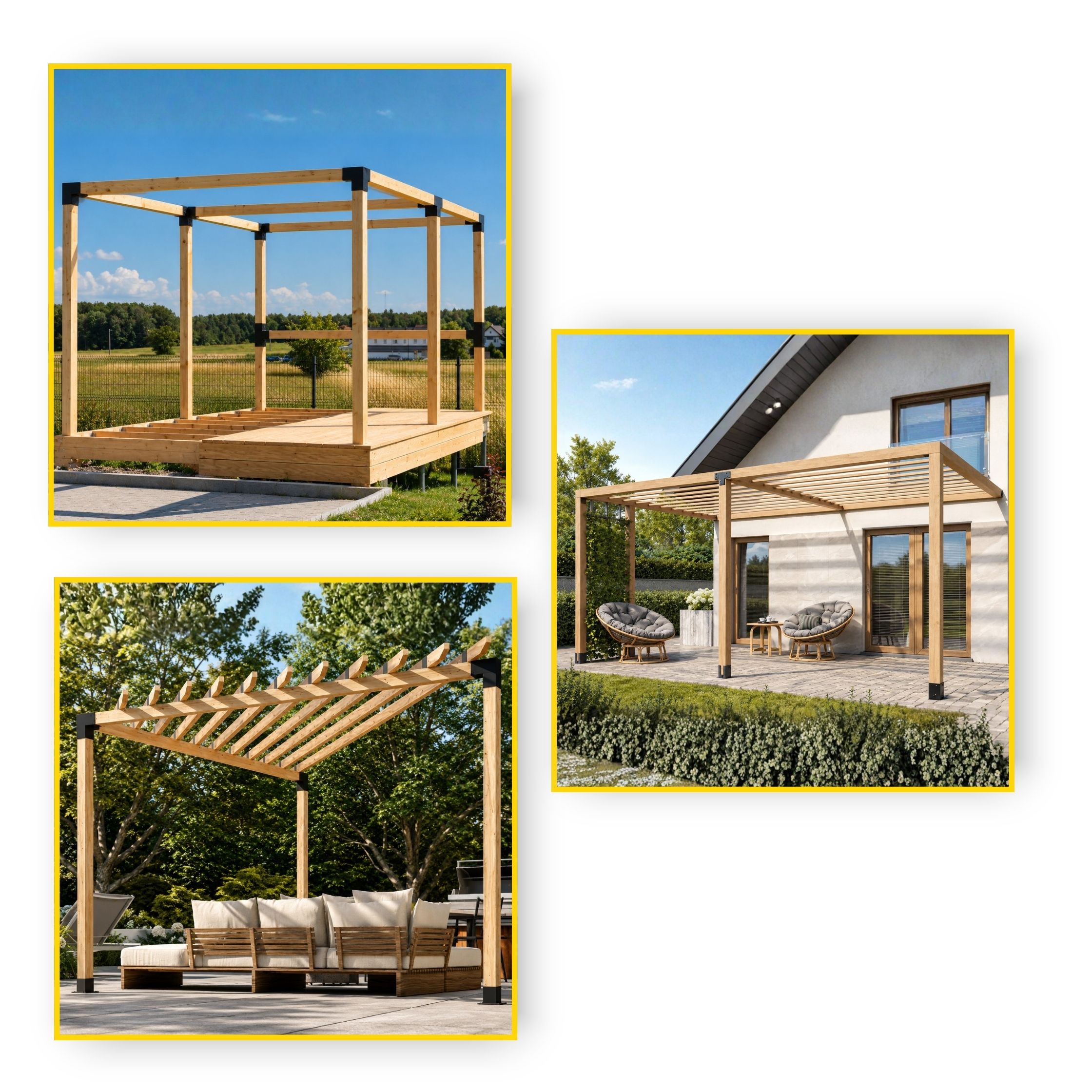

• ✅ Mittelsäule einer viermoduligen Pergola
• ✅ Mittelpunkt einer überdachten Kreuzkonstruktion
• ✅ Erweiterung einer bestehenden Pergola um weitere Module in alle Richtungen
• ✅ Großflächige Konstruktionen, bei denen ein Pfosten die Last von vier Seiten aufnimmt

Anzahl: Ein Mittelpfosten entspricht einem Stück. Bei einer Anordnung von 2×2 Modulen gibt es genau einen solchen Punkt.

Wann sollte man ein anderes Verbindungselement wählen? GPK ist nur bei einer vollständigen Aufteilung in vier Richtungen mit dem Pfosten sinnvoll. Wenn der Pfosten drei Richtungen stützt, reicht GPT aus. Wenn vier Balken ohne Pfosten zusammenlaufen, ist GPX das richtige Element. GPK ist das teuerste Element der Serie – es lohnt sich zu berechnen, ob die Konstruktion es tatsächlich benötigt.

STAHL, BESCHICHTUNG UND KONSTRUKTION – KOMPROMISSLOSE LANGLEBIGKEIT

✅ Stahl S235 + schwarze Duplex-Beschichtung – Langlebigkeit über Jahre hinweg. Zweischichtiger Schutz vor Feuchtigkeit und Korrosion unter allen Witterungsbedingungen.

✅ Präzise angepasste Öffnung für den Träger – kein Spiel. Die Konstruktion umschließt den Träger von allen Seiten und verhindert so Mikroverschiebungen im Verbindungspunkt.

✅ Symmetrisch angeordnete Bohrungen mit Ø 11 mm – gleichmäßige Lastverteilung. Die Verbindung wirkt als Ganzes und nicht als Summe einzelner Schrauben.

✅ Schwarze Oberfläche – ein ästhetisches Finish, das das Holz perfekt ergänzt. Die GHZ 1-Abdeckkappen verdecken die Schraubenköpfe und verleihen der Verbindung ein vollendetes Aussehen.

Auswahl des Holzes

Da die Verbindung den Balken von allen Seiten umschließt, muss das Kantholz die dem Modell entsprechende Nennmaß haben – das Modell GPL 90 ist für Kantholz mit den Maßen 9 × 9 cm ausgelegt, nicht für 8,8 oder 9,5. Die Aussparung ist 2 mm breiter als das Nennmaß, was bei gehobeltem Holz ein Montage-Spielraum bietet.

Worauf Sie beim Kauf von Kantholz achten sollten:

• gehobeltes Kantholz passt ohne Nacharbeiten
• Rohes, gehobeltes Kantholz ist manchmal 2–4 mm größer als die Nennmaße und passt möglicherweise nicht
• Das Holz sollte trocken sein; nasses Kantholz schrumpft beim Trocknen und die Verbindung erhält Spiel
• Die am häufigsten verwendeten Holzarten sind druckimprägnierte Kiefer und Fichte sowie Lärche

Montagehinweise

Die Bohrlöcher sind symmetrisch auf jedem Arm angeordnet, wodurch die Belastung gleichmäßig verteilt wird und die Verbindung als Einheit funktioniert. Der Durchmesser hängt vom Modell und vom jeweiligen Verwendungszweck des Bohrlochs ab:

Auswahl der Schrauben für die Konstruktion:

• Schrauben für Gartenarchitektur SDCS, schwarz pulverbeschichtet – farblich auf das Verbindungselement abgestimmt
• Holzschrauben PWD mit schwarzer GHZ-1-Kappe, falls die Köpfe verdeckt werden sollen
• CTO-TORX-Schrauben in schwarzer oder silberner Ausführung, deren Länge auf den Balkenquerschnitt abgestimmt ist

Die Schraube SDCS 5x50 mm wird aus gehärtetem Kohlenstoffstahl in einer einzigen Länge hergestellt und ist in Packungen zu je 6 Stück erhältlich. Er verfügt über einen TORX-Antrieb TX25 und eine Unterlegscheibe unter dem Kopf mit einem Durchmesser von 20,5 mm, die den Druck auf eine größere Fläche des Blechs verteilt – wichtig bei Zierelementen, bei denen der Kopf sichtbar bleibt. Für Durchsteckverbindungen ist eine Kappe mit einer M10-Mutter für einen 15-mm-Schlüssel erhältlich.

Es ist nicht erforderlich, alle Bohrlöcher zu füllen. Zwei Schrauben pro Arm reichen bei einer typischen Gartenkonstruktion aus; ein kompletter Satz wird bei größeren Spannweiten und Konstruktionen verwendet, die Windlasten ausgesetzt sind.
