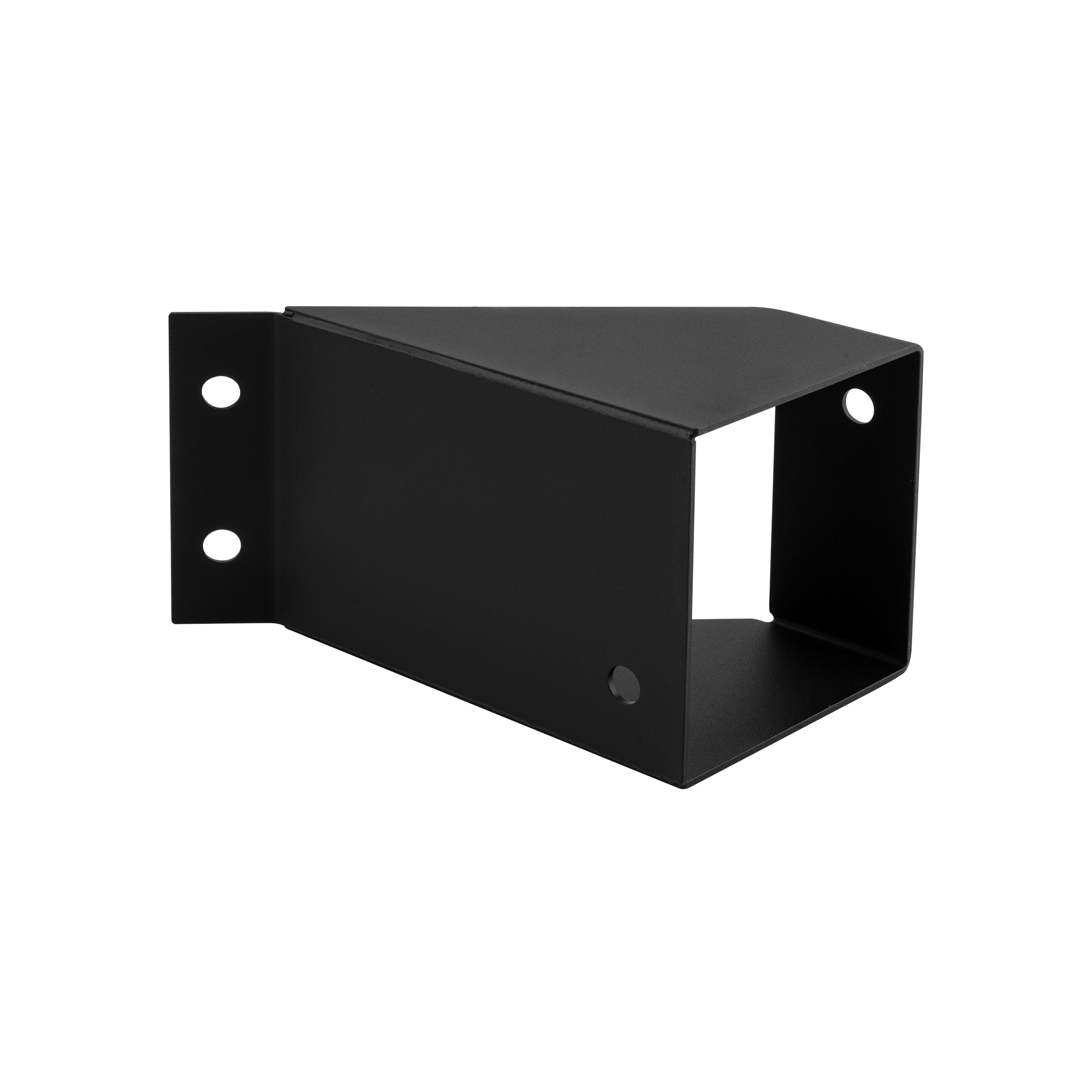

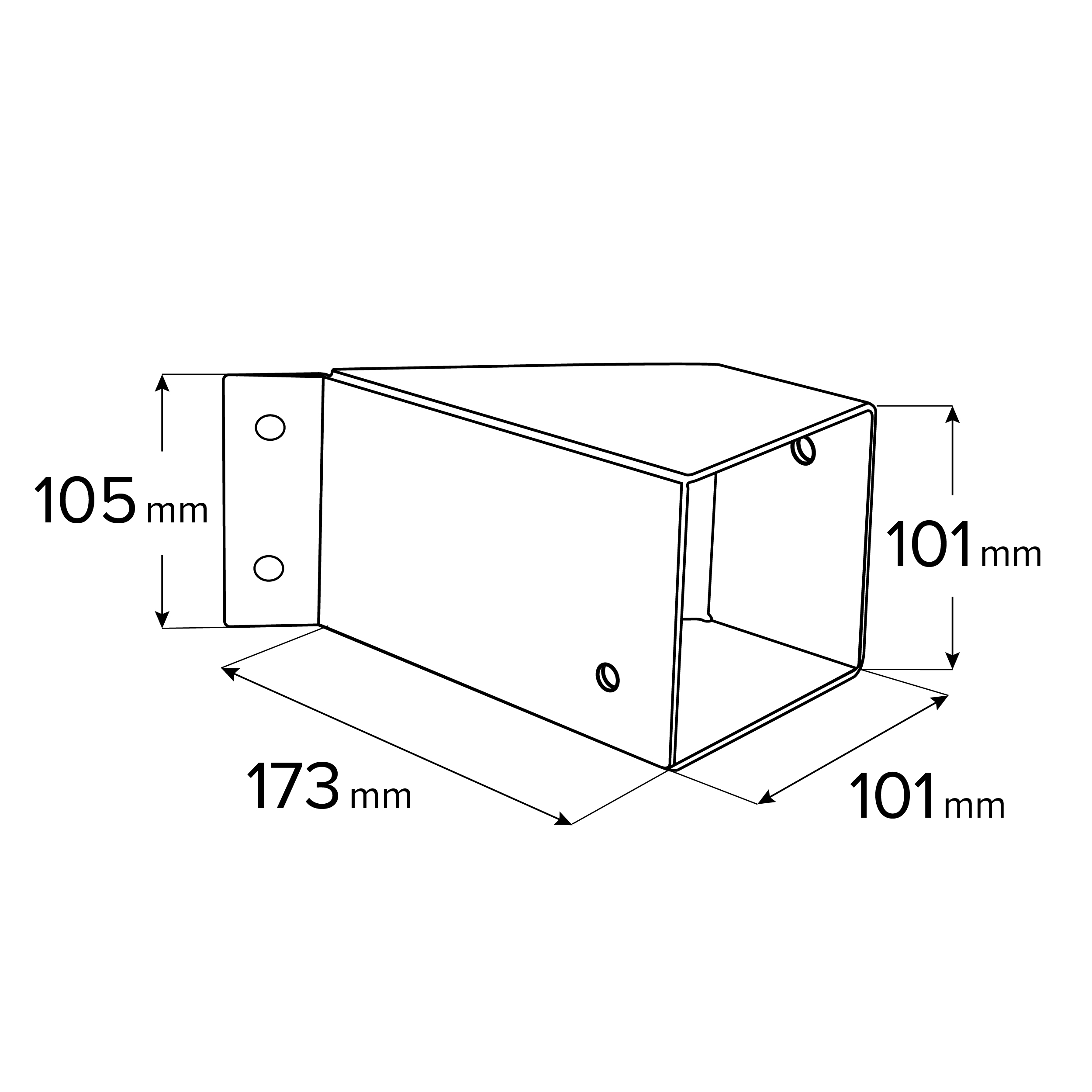

Balkenverbinder Balkenschuhe Metallwinkel Eckverbinder für Pergola Carport - GPZ 100 | 101x101x105 mm | schwarz

Stahlhalterung zur Befestigung eines Balkens in einem Winkel von 45 Grad zum Pfosten oder zum Tragbalken. Ermöglicht die Herstellung einer Verstrebung, eines schrägen Sparrens oder eines Satteldachs, ohne dass das Holz schräg zugeschnitten werden muss.

Wozu dient es?

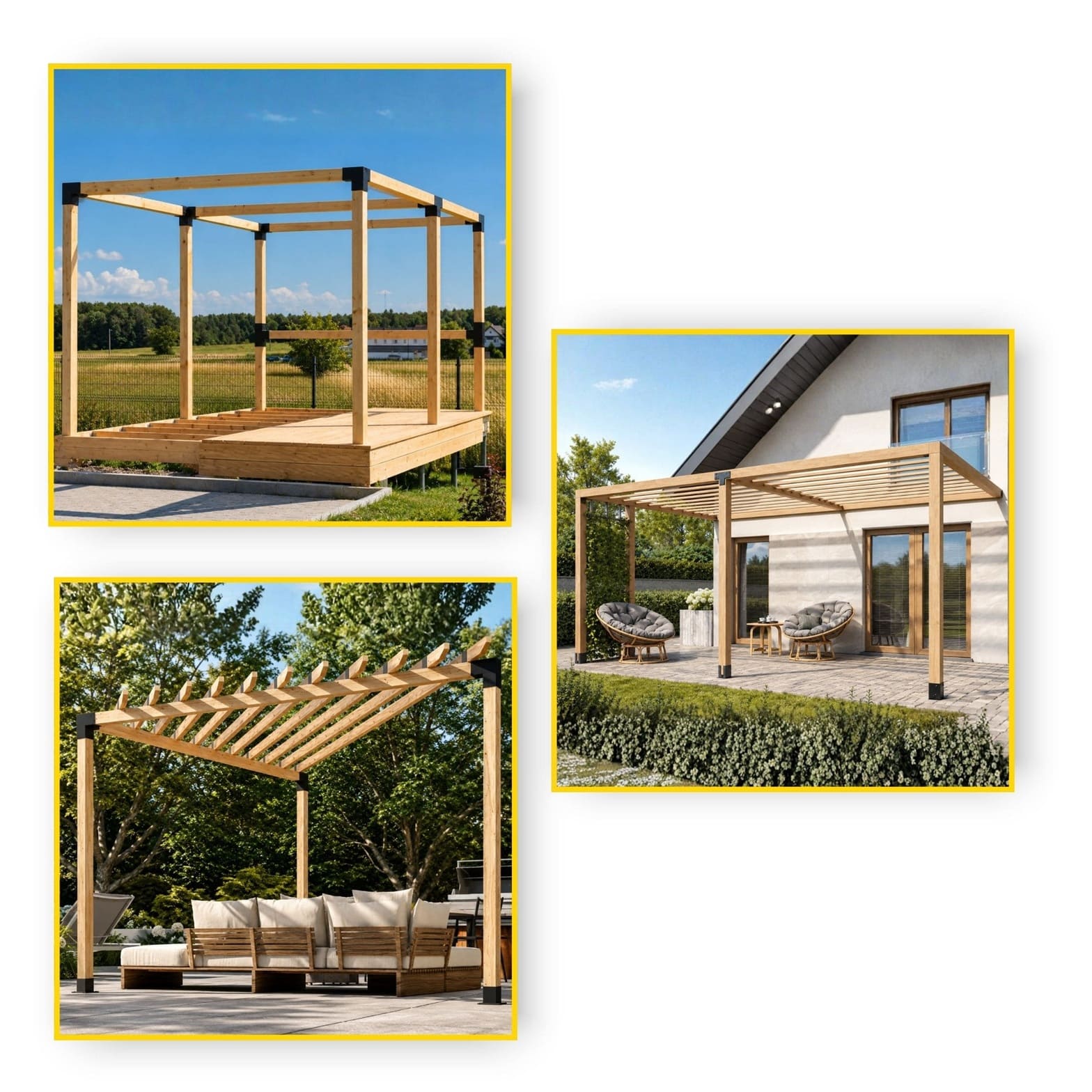

GPZ eignet sich für alle Konstruktionen an einer Pergola, die vom rechten Winkel abweichen. Die schräge Befestigung eines Balkens ist bei Holzkonstruktionen die arbeitsintensivste Verbindung – sie erfordert das Zuschneiden im Winkel und das Anpassen vor Ort. Die werkseitig auf 45 Grad eingestellte Aufnahme beseitigt dieses Problem.

• ✅ Verstrebungen zur Versteifung der Pergola-Ecken
• ✅ Sparren eines auf dem Pergola-Rahmen aufliegenden Satteldachs
• ✅ schräge Ausfachung von durchbrochenen Wänden
• ✅ Abstützung eines überstehenden Dachvorsprungs oder einer Balkenverlängerung
• ✅ Montage des Balkens an der Mauer im Winkel von 45 Grad, ohne das Ende schräg abzuschneiden

Anzahl: ein Paar für jede Ecke, die mit einer Verstrebung versteift werden soll. Bei einem Satteldach ein Stück pro Sparren.

Wann sollte man ein anderes Verbindungselement wählen? GPZ ist das einzige Verbindungselement der Serie mit einer abgewinkelten Aufnahme – die übrigen arbeiten im 90-Grad-Winkel. Die Basisvariante ist für Vollkantholz ausgelegt, die Varianten /20 und /45 sind für dünneres Holz oder eine Leiste vorgesehen, die auf einem Pfosten mit einem Querschnitt von 10 x 10 cm aufgesetzt wird.

STAHL, BESCHICHTUNG UND DURCHDACHTES DESIGN – SICHERE BEFESTIGUNG

✅ Stahl S235 + schwarze Duplex-Beschichtung – Langlebigkeit für viele Jahre. Der zweischichtige Schutz schützt das Element unter allen Witterungsbedingungen wirksam vor Feuchtigkeit und Korrosion.

✅ Präzise angepasste Öffnung für den Träger – absolut kein Spiel. Die Konstruktion umschließt den Träger von allen Seiten und verhindert so Mikroverschiebungen an der Verbindungsstelle.

✅ Bohrungen mit Ø 9 mm und Ø 11 mm – auf den jeweiligen Einsatzzweck abgestimmt. Die Variante GPZ 90 verfügt über Befestigungsbohrungen mit Ø 9 mm, die Variante GPZ 100 über Bohrungen mit Ø 11 mm. Die Größen wurden auf die in der Gartenarchitektur verwendeten Schrauben abgestimmt.

✅ Varianten /20 und /45 – zwei Arten von Bohrungen, sichere Verbindung. Zwei Bohrungen mit Ø 9 mm dienen zur soliden Verschraubung der Halterung mit der Tragkonstruktion, während zwei Bohrungen mit Ø 5 mm die korrekte Befestigung der Leiste selbst ermöglichen.

Auswahl des Holzes

Da die Verbindung den Balken von allen Seiten umschließt, muss das Kantholz die dem Modell entsprechende Nennmaß haben – das Modell GPL 90 ist für Kantholz mit den Maßen 9 x 9 cm ausgelegt, nicht für 8,8 cm und auch nicht für 9,5 cm. Die Aussparung ist 2 mm breiter als das Nennmaß, was bei gehobeltem Holz ein gewisses Spiel bei der Montage ermöglicht.

Worauf Sie beim Kauf von Kantholz achten sollten:

• gehobeltes Kantholz passt ohne Nacharbeiten
• Rohes, gespaltenes Kantholz ist manchmal 2–4 mm größer als das Nennmaß und passt möglicherweise nicht
• Das Holz sollte trocken sein; nasses Kantholz schrumpft nach dem Trocknen und die Verbindung bekommt Spiel
• Die am häufigsten verwendeten Holzarten sind druckimprägnierte Kiefer und Fichte sowie Lärche

Montagehinweise

Die Bohrungen sind symmetrisch auf jedem Arm angeordnet, wodurch sich die Belastung gleichmäßig verteilt und die Verbindung als Ganzes wirkt. Der Durchmesser hängt vom Modell und der jeweiligen Funktion der Bohrung ab:

Auswahl der Schrauben für die Konstruktion:

• Schrauben für den Gartenbau SDCS, schwarz pulverbeschichtet – farblich auf das Verbindungselement abgestimmt
• Holzschrauben PWD mit schwarzer Verschlusskappe GHZ 1, falls die Köpfe verdeckt werden sollen
• CTO-TORX-Schrauben in schwarzer oder silberner Ausführung, deren Länge auf den Balkenquerschnitt abgestimmt ist

Die Schraube SDCS 5x50 mm wird aus gehärtetem Kohlenstoffstahl in einer einzigen Länge hergestellt und ist in Packungen zu je 6 Stück erhältlich. Er verfügt über einen TORX-Antrieb TX25 und eine Unterlegscheibe unter dem Kopf mit einem Durchmesser von 20,5 mm, die den Druck auf eine größere Fläche des Blechs verteilt – wichtig bei Zierelementen, bei denen der Kopf sichtbar bleibt. Für Durchsteckverbindungen ist eine Kappe mit einer M10-Mutter für einen 15-mm-Schlüssel erhältlich.

Es ist nicht erforderlich, alle Bohrlöcher zu füllen. Zwei Schrauben pro Arm reichen bei einer typischen Gartenkonstruktion aus; das komplette Set wird bei größeren Spannweiten und Konstruktionen verwendet, die Windlasten ausgesetzt sind.
