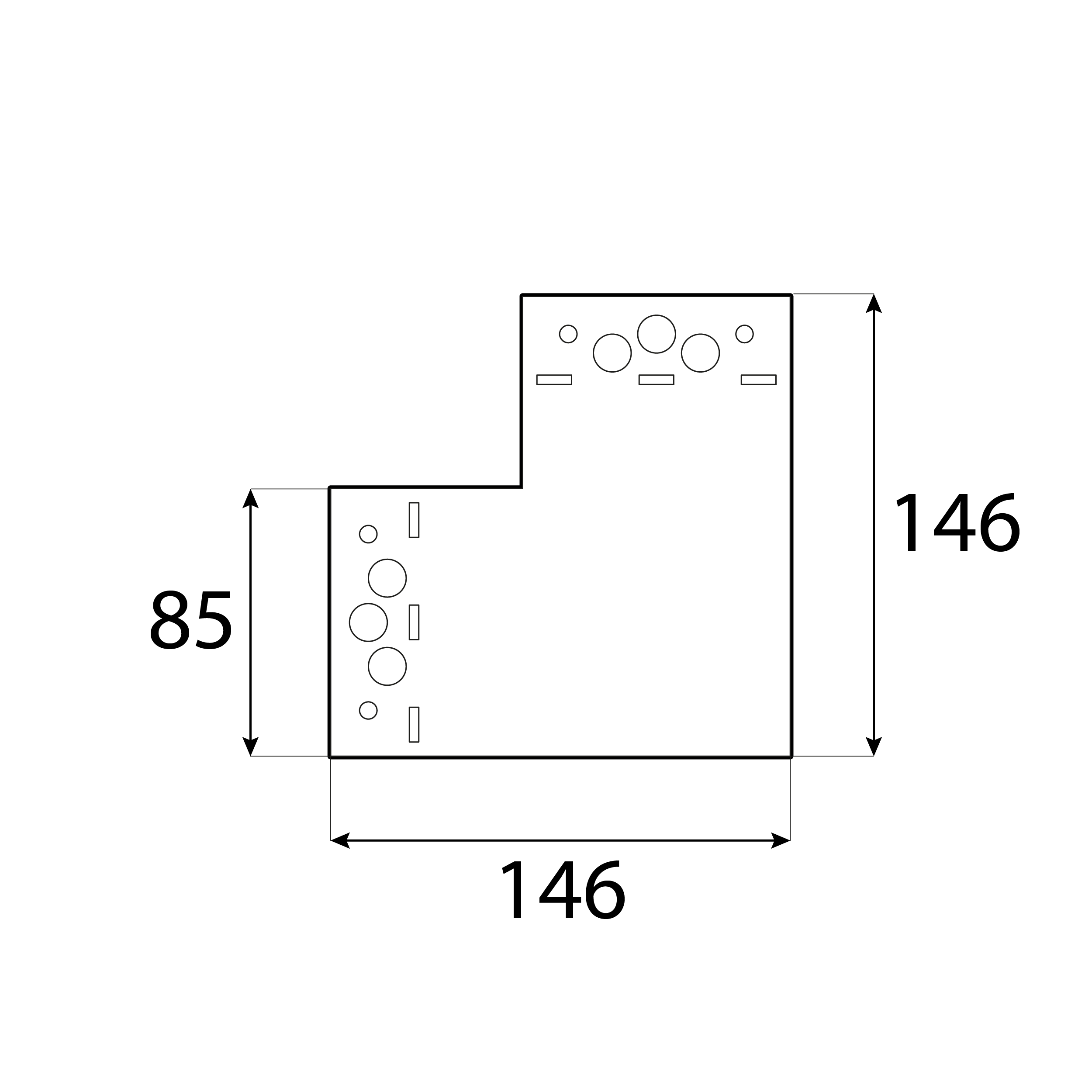

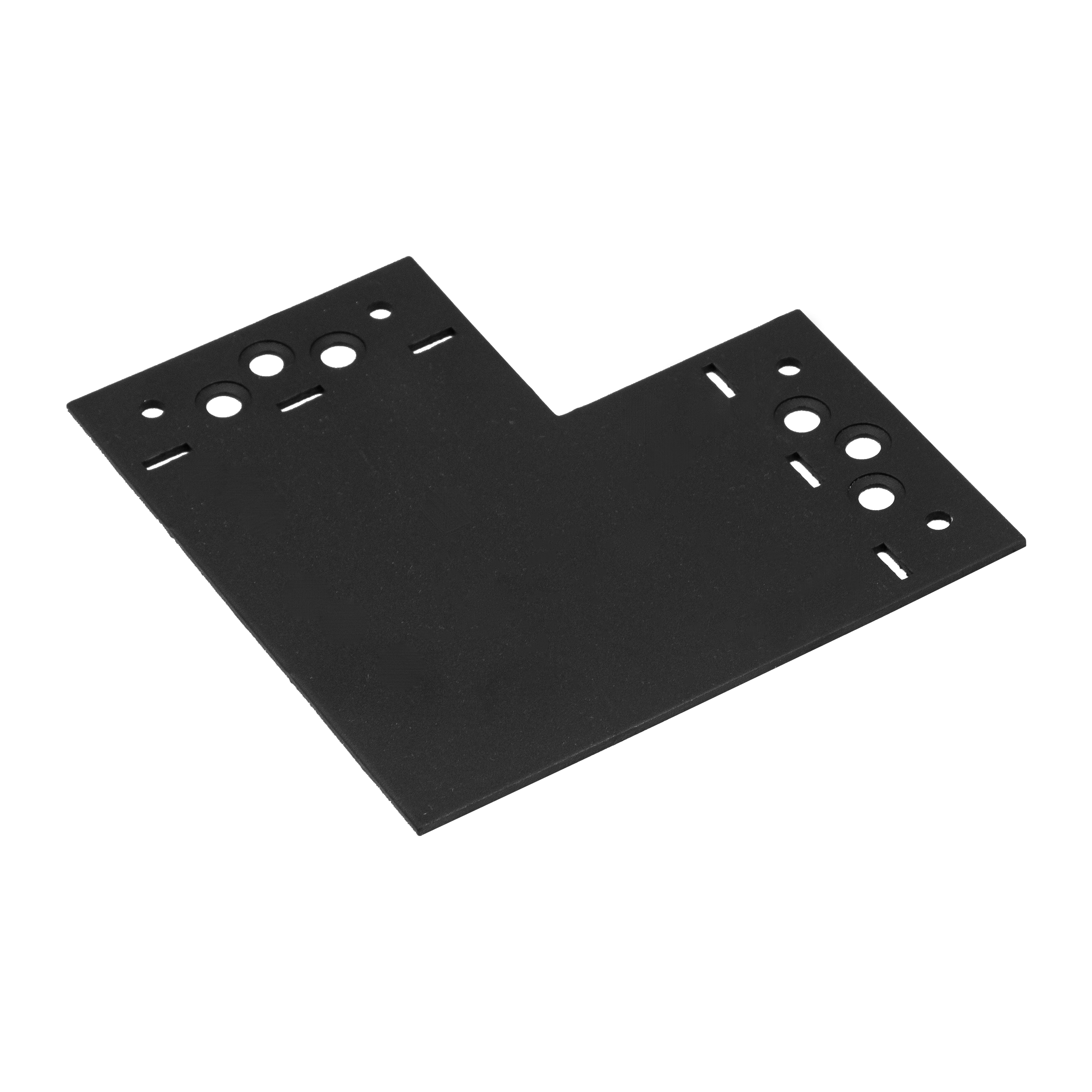

Dekorativer Eck-Flachverbinder für Pergola - SDLPD 1 | 146x146x85 mm | schwarz
Andere Variante wählen
| Blechstärke | 2,5 mm |
| Material | Konstruktionsstahl DX51D |
| Farbe | Schwarz |
| Korrosionsschutz | pulverbeschichtet |
| CE | PN-EN 14545 |

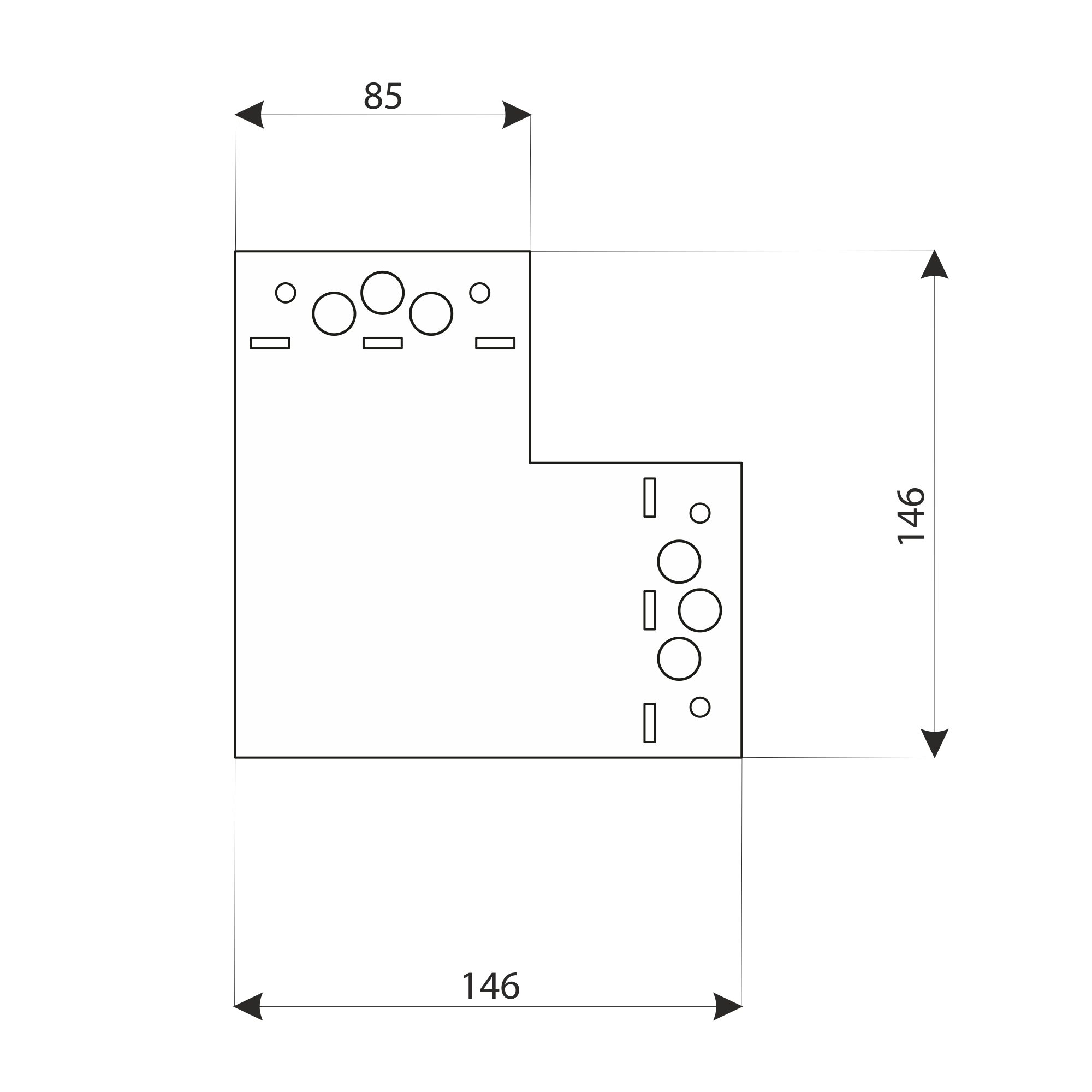

| Breite [mm] | 85 mm |
| Höhe [mm] | 146 mm |
| Länge [mm] | 146 mm |
| Typ | gerade 90° |
| Runde Löcher [mm] | 4 x ø5,5; 6 x ø7,5 |
| Modell | SDLPD |
| Symbol | SDLPD 1 |
| Artikelnummer | 89561 |
Beschreibung

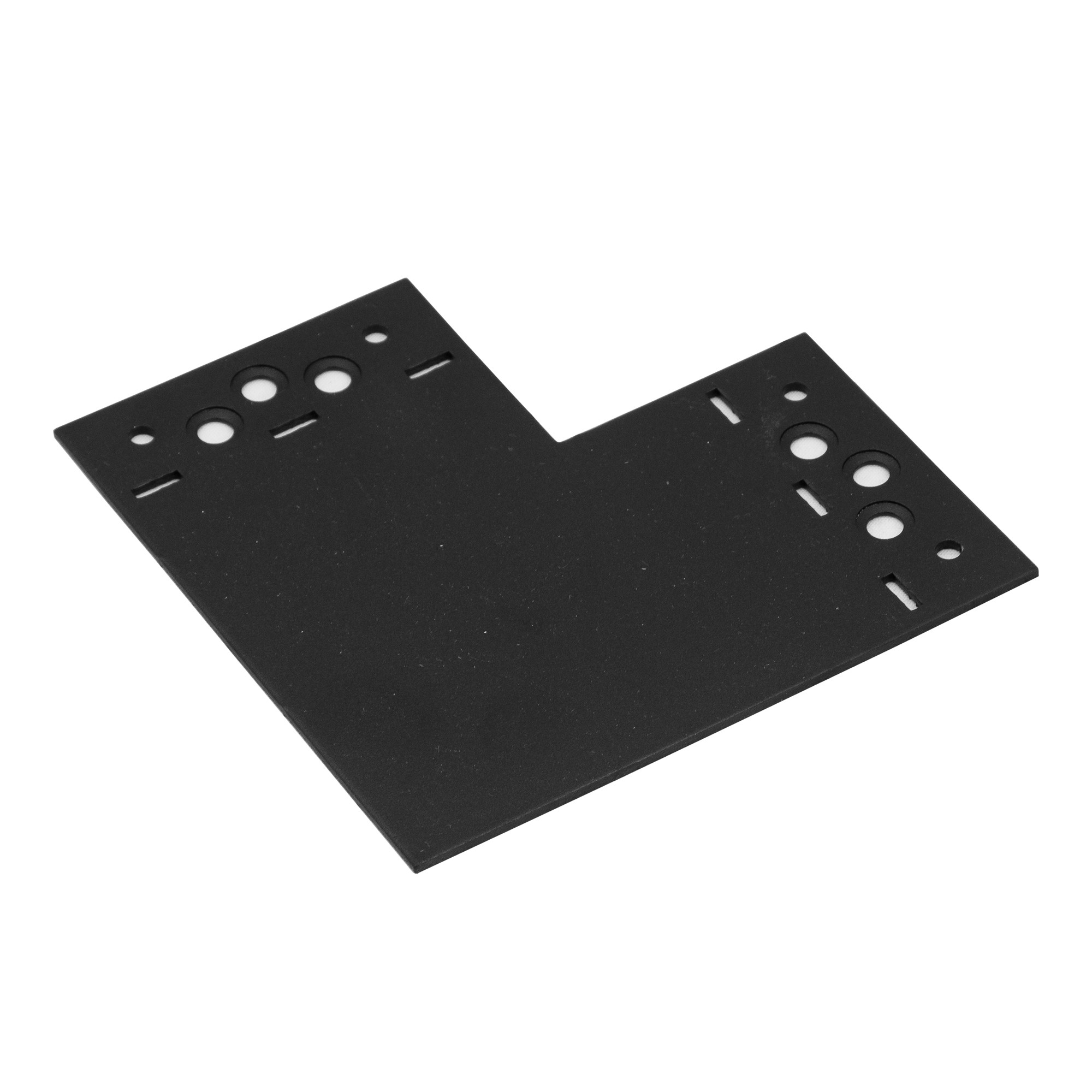

Flache Eckleiste mit zwei rechtwinklig abstehenden Schenkeln. Sie veredelt und versteift die Rahmenecke und liegt dabei bündig mit der Holzoberfläche.
Wozu dient
SDLPD verschließt die Ecke auf der sichtbaren Seite – dort, wo zwei Balken im 90-Grad-Winkel aufeinandertreffen und die Verbindung sowohl verstärkt als auch hervorgehoben werden soll.
- ✅ Ecken von durchbrochenen Rahmen und Fachwerken

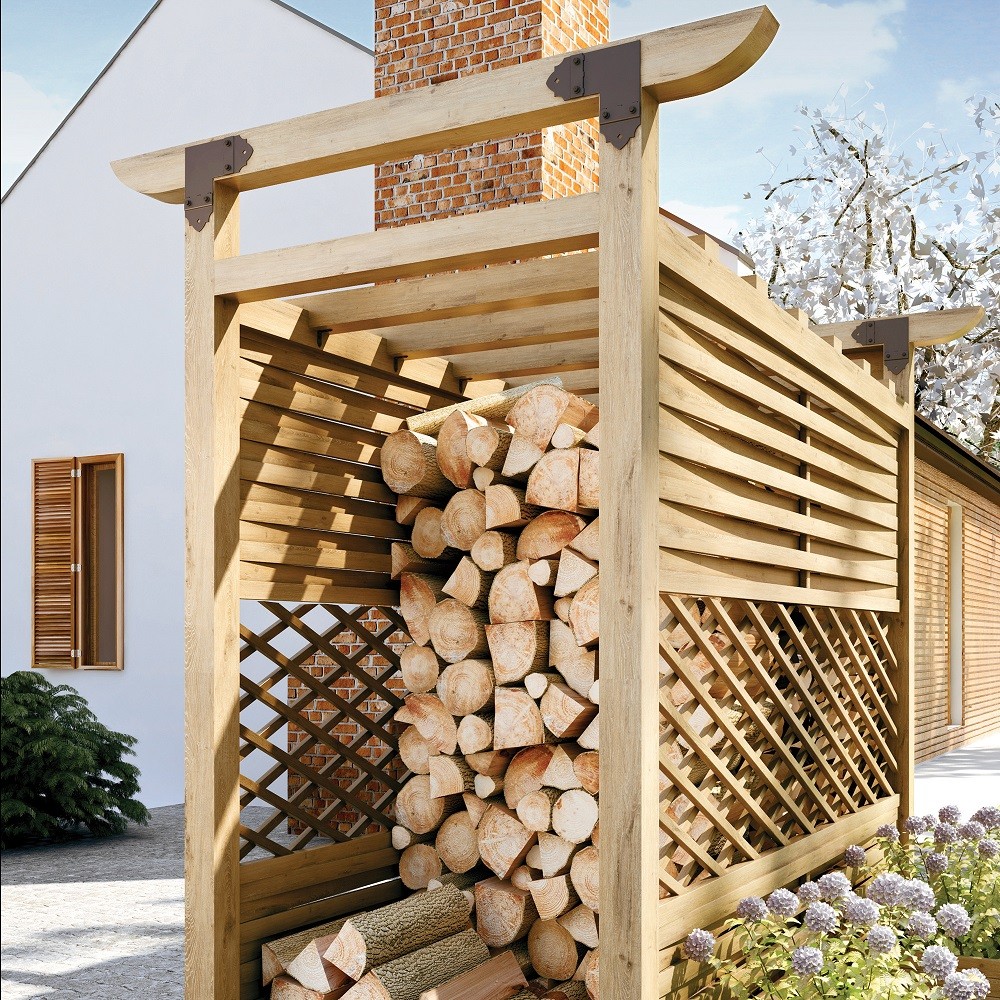

- ✅ Abschluss von Pergola-Wandecken
- ✅ Verstärkung von Ecken in Leichtbaukonstruktionen, bei denen ein GPL-Einsatz überdimensioniert wäre
- ✅ wiederkehrendes Detail an den vier Ecken eines Rahmens
Anzahl: vier pro geschlossenem Rahmen.
STAHL, BESCHICHTUNG UND SOLIDE KONSTRUKTION – LANGLEBIGKEIT OHNE KOMPROMISSE
✅ Stahl S235 + schwarze Duplex-Beschichtung – Langlebigkeit über Jahre hinweg. Zweischichtiger Schutz vor Feuchtigkeit und Korrosion unter allen Witterungsbedingungen.
Auswahl des Holzes
Die am häufigsten verwendeten Holzarten sind druckimprägnierte Kiefer und Fichte sowie Lärche.

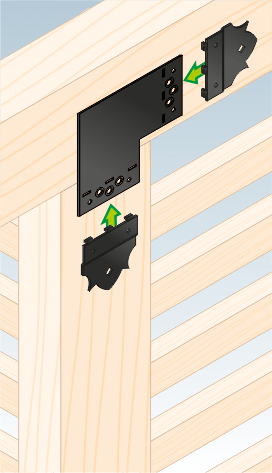

Montagehinweise
Die Bohrungen sind symmetrisch auf jedem Arm angeordnet, wodurch die Belastung gleichmäßig verteilt wird und die Verbindung als Ganzes funktioniert. Der Durchmesser hängt vom Modell und vom jeweiligen Verwendungszweck der Bohrung ab:
Auswahl der Schrauben für die Konstruktion:
- Schrauben für Gartenarchitektur SDCS, schwarz pulverbeschichtet – farblich auf das Verbindungselement abgestimmt
- Holzschrauben PWD mit schwarzer GHZ 1-Abdeckkappe, falls die Köpfe verdeckt werden sollen
- CTO-TORX-Schrauben in schwarzer oder silberner Ausführung, deren Länge auf den Balkenquerschnitt abgestimmt ist
Die Schraube SDCS 5x50 mm wird aus gehärtetem Kohlenstoffstahl in einer Länge hergestellt und ist in Packungen zu je 6 Stück erhältlich. Er verfügt über eine TORX-TX25-Aufnahme und eine Unterlegscheibe unter dem Kopf mit einem Durchmesser von 20,5 mm, die den Druck auf eine größere Fläche des Blechs verteilt – wichtig bei Zierelementen, bei denen der Kopf sichtbar bleibt. Für Durchsteckverbindungen ist eine Kappe mit einer M10-Mutter für einen 15-mm-Schlüssel erhältlich.
Es ist nicht erforderlich, alle Bohrlöcher zu füllen. Zwei Schrauben pro Arm reichen bei einer typischen Gartenkonstruktion aus; ein kompletter Satz wird bei größeren Spannweiten und Konstruktionen verwendet, die Windlasten ausgesetzt sind.
