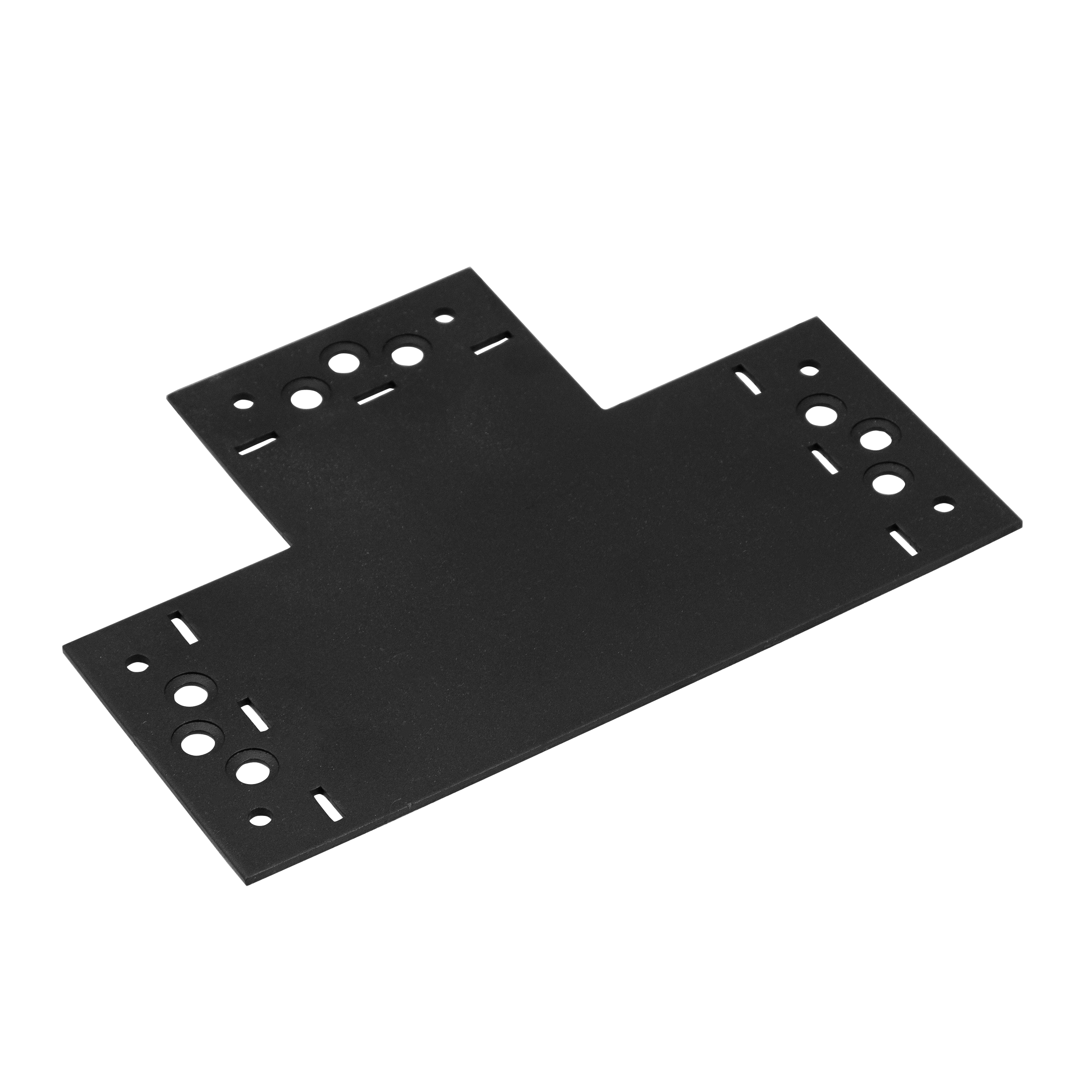

Dreiarmiger dekorativer Flachverbinder für Pergola - SDLPB 1 | 207x146x85 mm | schwarz
Andere Variante wählen
| Blechstärke | 2,5 mm |
| Material | Konstruktionsstahl DX51D |
| Farbe | Schwarz |
| Korrosionsschutz | pulverbeschichtet |
| CE | PN-EN 14545 |

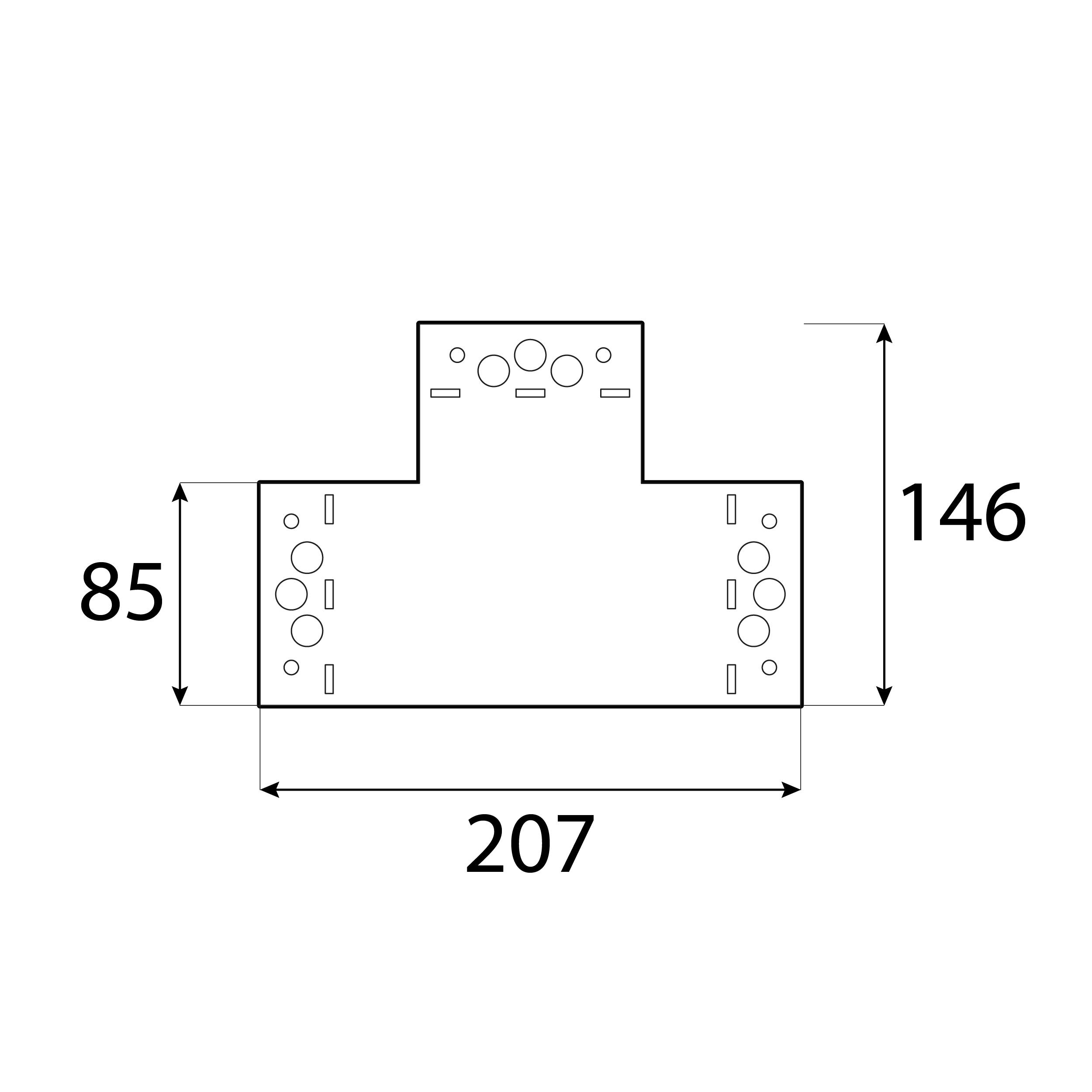

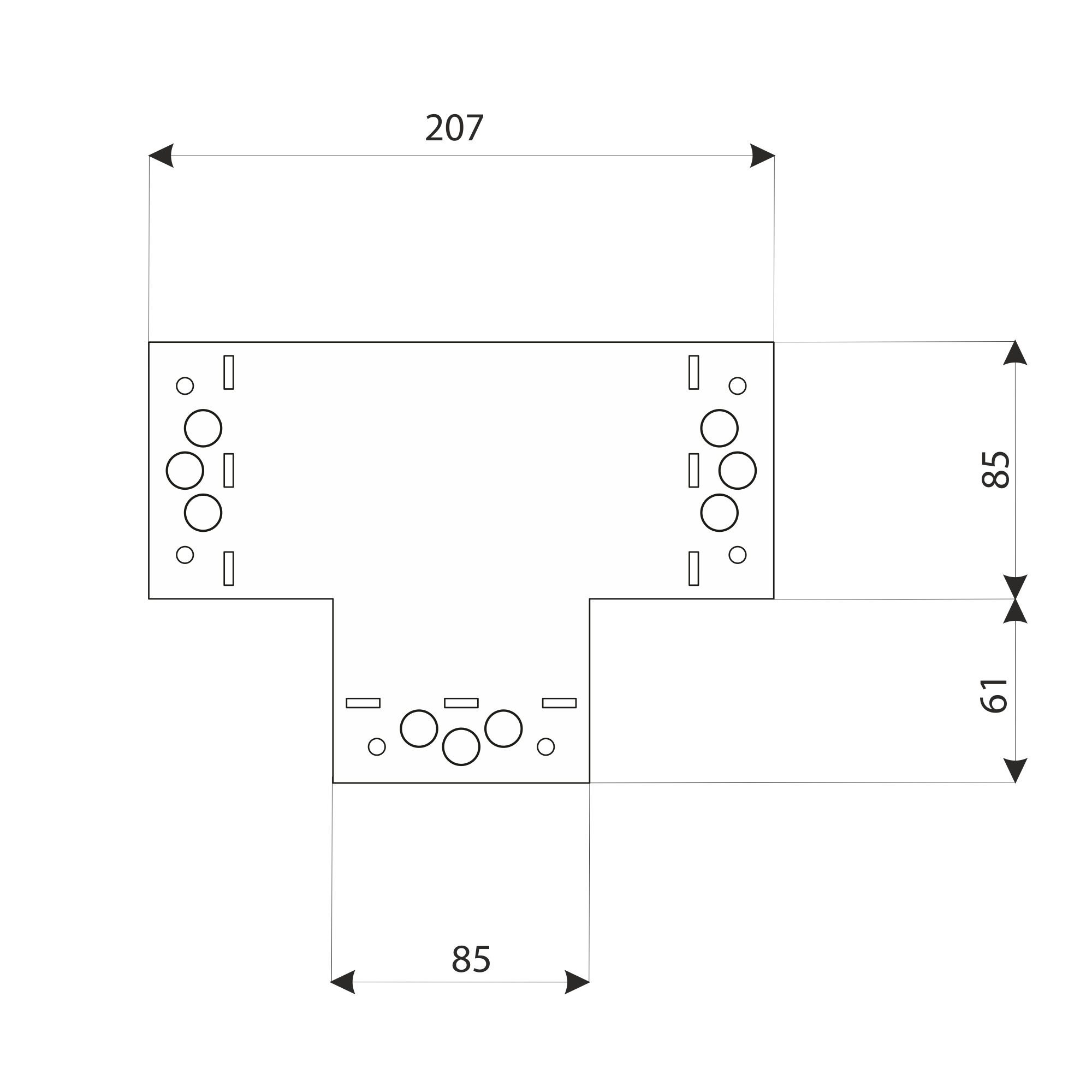

| Breite [mm] | 85 mm |
| Höhe [mm] | 146 mm |
| Typ | 3-armig |
| Länge [mm] | 207 mm |
| Runde Löcher [mm] | 6 x ø5,5; 9 x ø7,5 |
| Modell | SDLPB |
| Symbol | SDLPB 1 |
| Artikelnummer | 89541 |
Beschreibung

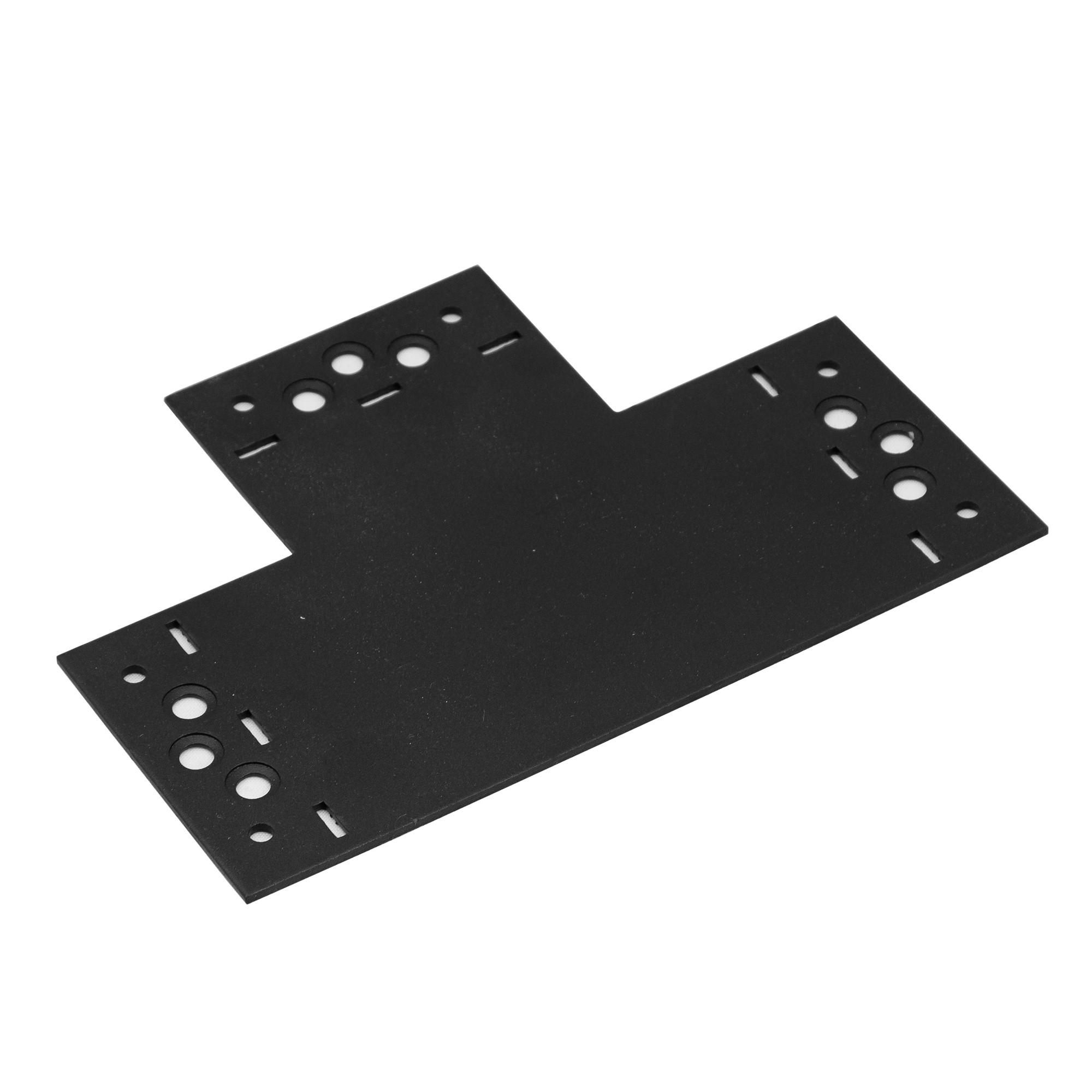

Eine flache Aufsatzplatte mit drei Armen, die im rechten Winkel zusammenlaufen. Sie verstärkt und veredelt die Stelle, an der der Querträger auf den Durchgangsträger trifft.
Wozu dient

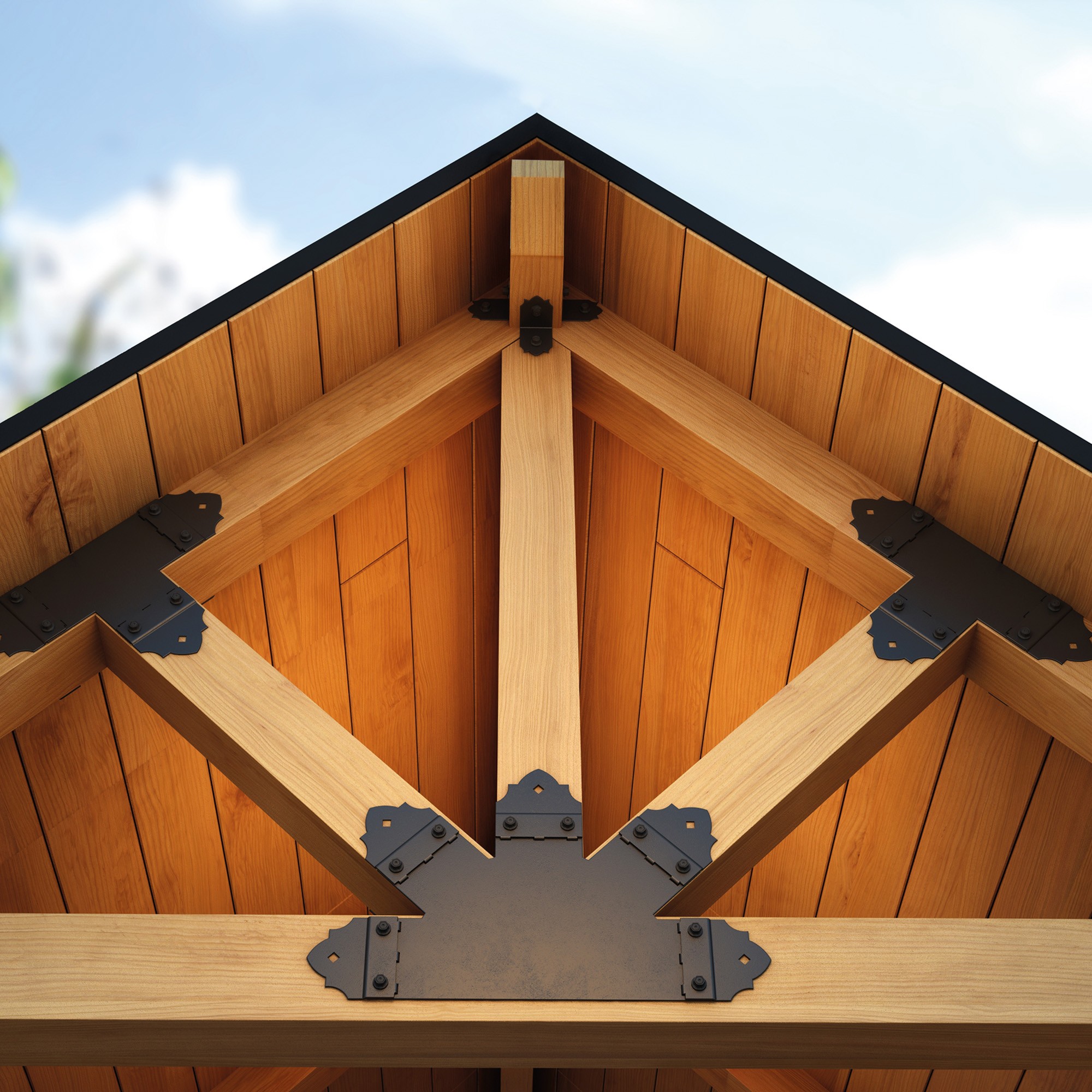

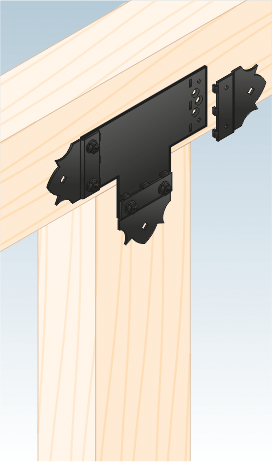

SDLPB ist das dekorative Pendant zur T-Verbindung – es wird auf die Holzoberfläche dort aufgebracht, wo drei Elemente in einer Ebene zusammenlaufen. Es verteilt die Last in drei Richtungen und bildet ein markantes Detail an einer Stelle, die sonst unfertig wirken würde.
- Verbindung zwischen Querbalken und Umlaufbalken in einer durchbrochenen Wand
- Aufteilung des Fachwerkfeldes oder des Gitterwerks
- Verstärkung an der Stelle, an der die Leiste auf den Rahmen trifft
- wiederkehrendes Detail in Konstruktionen mit rhythmischer Aufteilung
Anzahl: jeweils eine pro dreiseitiger Verbindung; bei belasteten Elementen jeweils ein Paar auf beiden Seiten.
STAHL, BESCHICHTUNG UND DREI BEFESTIGUNGSSCHENKEL – STABILITÄT OHNE KOMPROMISSE
✅ Stahl S235 + schwarze Duplex-Beschichtung – Langlebigkeit. Zweischichtiger Schutz vor Feuchtigkeit und Korrosion unter allen Witterungsbedingungen.✅ 15 Befestigungspunkte an drei Armen – stabile Verbindung. Fünf Punkte an jedem Arm sorgen für eine Mehrpunktbefestigung und eine gleichmäßige Verteilung der auf die Konstruktion einwirkenden Kräfte.
Auswahl des Holzes
Die am häufigsten verwendeten Holzarten sind druckimprägnierte Kiefer und Fichte sowie Lärche.
Montagehinweise
Die Bohrungen sind symmetrisch auf jedem Arm angeordnet, wodurch die Belastung gleichmäßig verteilt wird und die Verbindung als Ganzes funktioniert. Der Durchmesser hängt vom Modell und der jeweiligen Funktion der Bohrung ab:
Auswahl der Schrauben für die Konstruktion:
- Schrauben für Gartenarchitektur SDCS, schwarz pulverbeschichtet – farblich auf das Verbindungselement abgestimmt
- Holzschrauben PWD mit schwarzer GHZ 1-Abdeckkappe, falls die Köpfe verdeckt werden sollen
- CTO-TORX-Schrauben in schwarzer oder silberner Ausführung, deren Länge auf den Balkenquerschnitt abgestimmt ist
Die Schraube SDCS 5x50 mm wird aus gehärtetem Kohlenstoffstahl in einer einzigen Länge hergestellt und ist in Packungen zu je 6 Stück erhältlich. Er verfügt über einen TORX-Antrieb TX25 und eine Unterlegscheibe unter dem Kopf mit einem Durchmesser von 20,5 mm, die den Anpressdruck auf eine größere Fläche des Blechs verteilt – wichtig bei Zierelementen, bei denen der Kopf sichtbar bleibt. Für Durchsteckverbindungen ist eine Kappe mit einer M10-Mutter für einen 15-mm-Schlüssel erhältlich.
Es ist nicht erforderlich, alle Bohrlöcher zu füllen. Zwei Schrauben pro Arm reichen bei einer typischen Gartenkonstruktion aus; der komplette Satz wird bei größeren Spannweiten und windbelasteten Konstruktionen verwendet.
