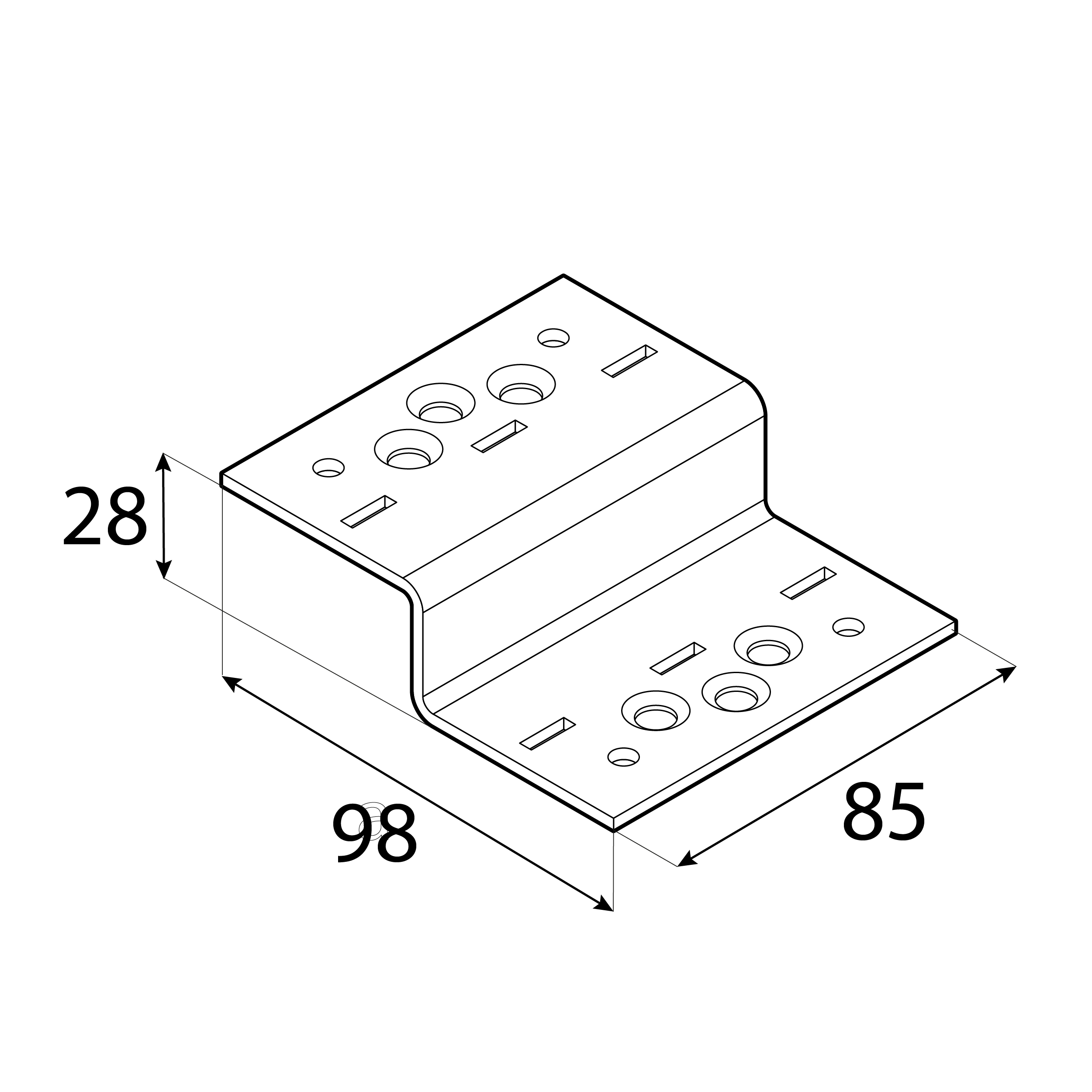

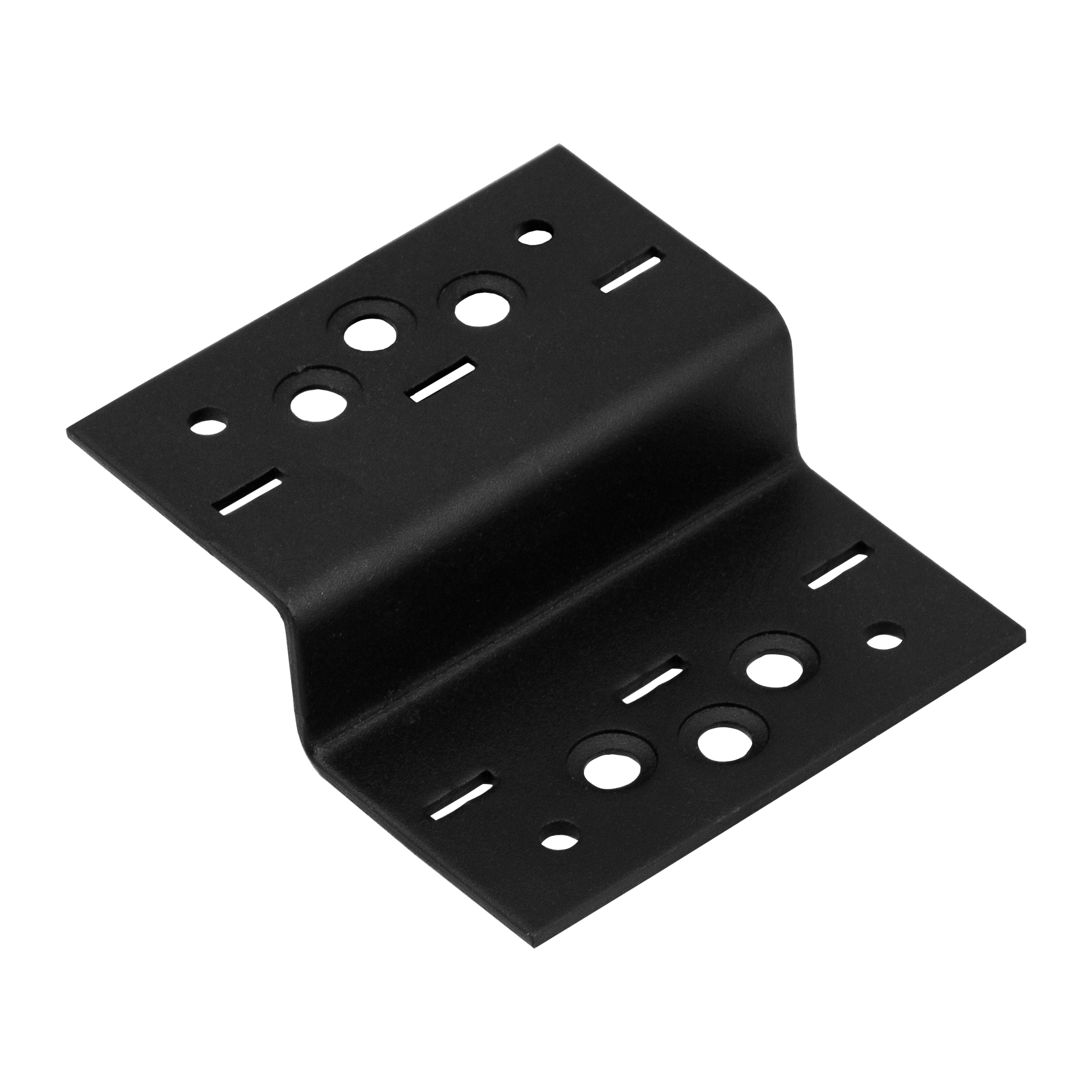

Dekorativer Z-Flachverbinder für Pergola - SDLZ 1 | 98x85x28 mm | schwarz

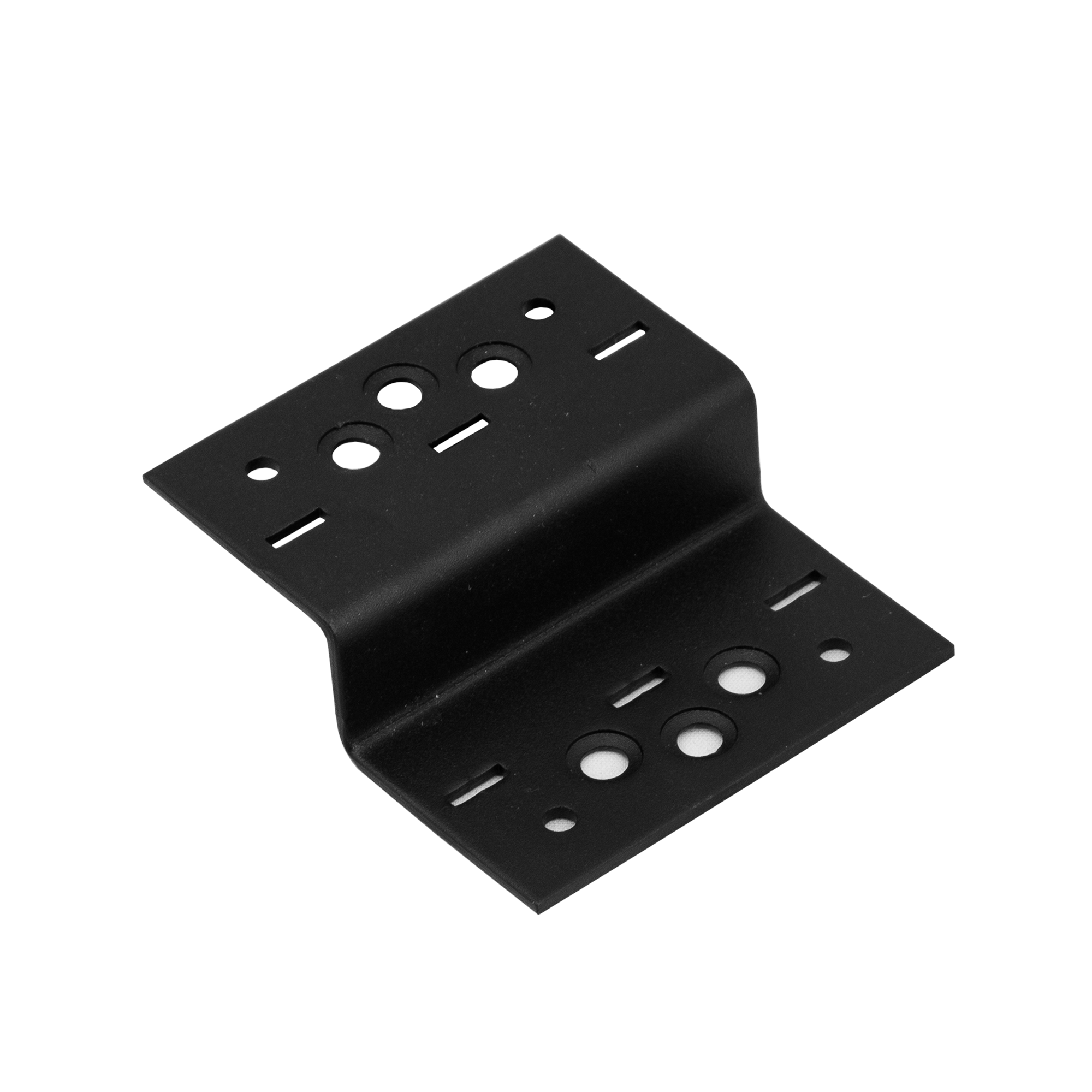

Stahlklammer mit Z-Profil, die zwei in unterschiedlichen Ebenen liegende Elemente verbindet. Durch den Versatz von 24 mm können Träger miteinander verbunden werden, deren Stirnseiten sich nicht berühren.

Wozu dient

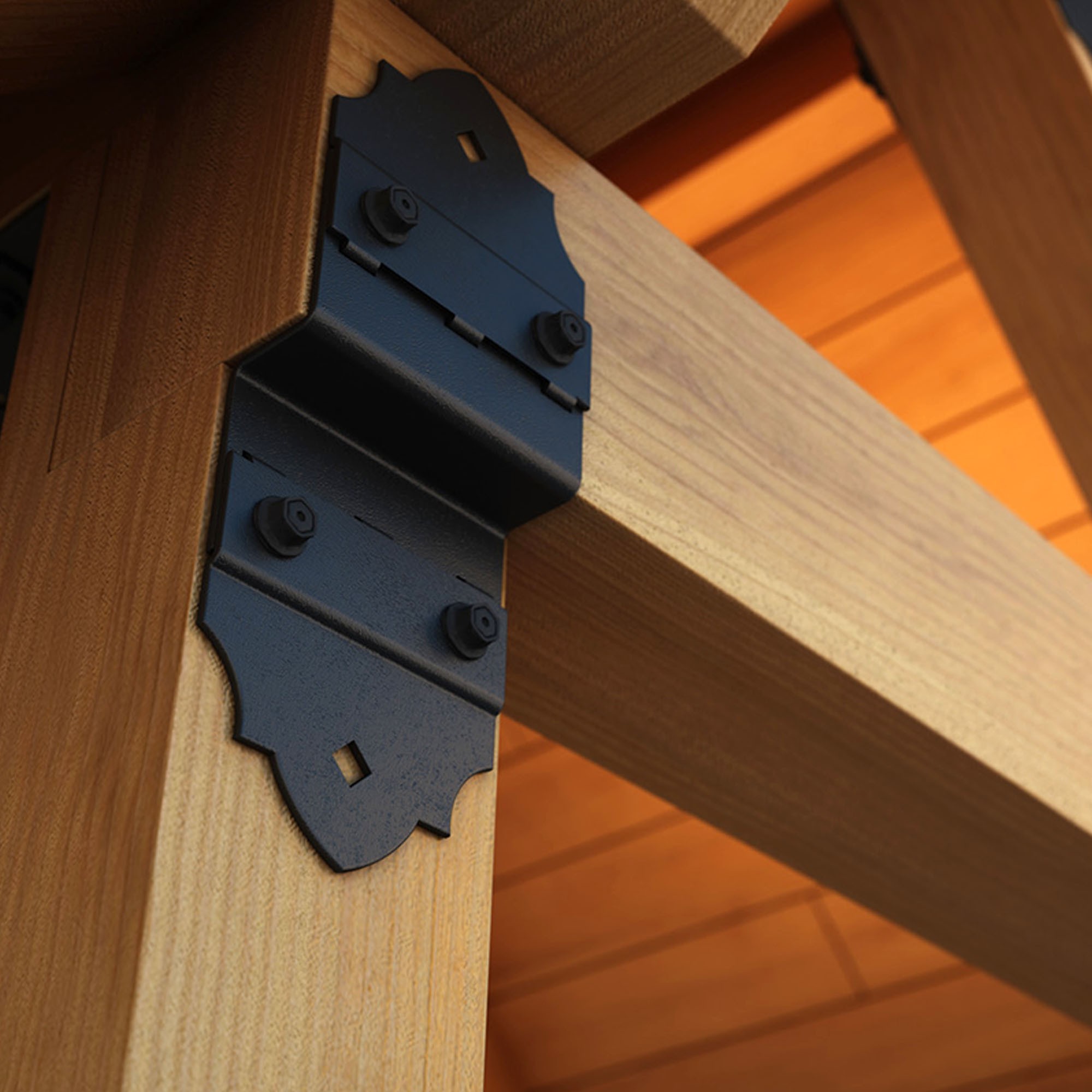

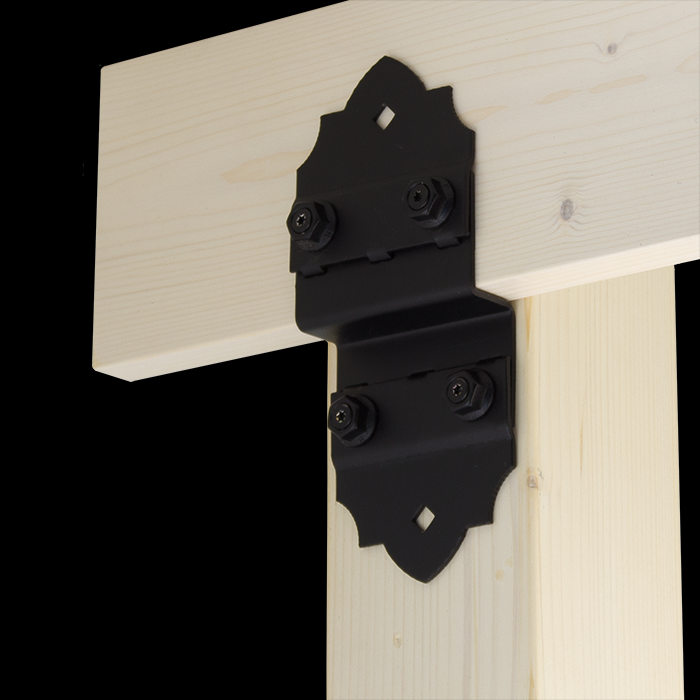

SDLZ löst das Problem, wenn zwei Elemente versetzt nebeneinander verlaufen – zum Beispiel eine auf den Rahmen aufgesetzte Füllleiste oder ein Träger, der vor einem Pfosten verläuft. Das Z-Profil überbrückt den Versatz ohne Unterlegscheiben und Distanzstücke.

• ✅ Befestigung von auf den Rahmen aufgesetzten Füllleisten
• ✅ Verbindung von Elementen, die in zwei Ebenen verlaufen
• ✅ Montage von Zierelementen mit Versatz zur Sichtfläche
• ✅ Stellen, an denen eine flache Auflage nicht an beiden Elementen anliegen würde

Anzahl: jeweils eine pro Übergang zwischen den Ebenen.

STAHL, BESCHICHTUNG UND PRÄZISE AUSRICHTUNG – PERFEKTE ANPASSUNG

✅ Stahl S235 + schwarze Duplex-Beschichtung – langlebige Beständigkeit. Zweischichtiger Schutz vor Feuchtigkeit und Korrosion bei allen Witterungsbedingungen.

✅ 28 mm Versatzhöhe – genaues Gesamtmaß. Der in den Maßangaben angegebene Wert berücksichtigt auch die Blechdicke und entspricht daher nicht direkt dem nutzbaren Versatz zwischen den Ebenen.

✅ 24 mm nutzbarer Versatz – ein für die Montage wichtiges Maß. Dies ist der tatsächliche Abstand zwischen den Ebenen, der bei der Planung der Dicke der aufzubringenden Leiste und der Anpassung der Konstruktionselemente berücksichtigt werden muss.

Auswahl des Holzes

Die am häufigsten verwendeten Holzarten sind druckimprägnierte Kiefer und Fichte sowie Lärche.

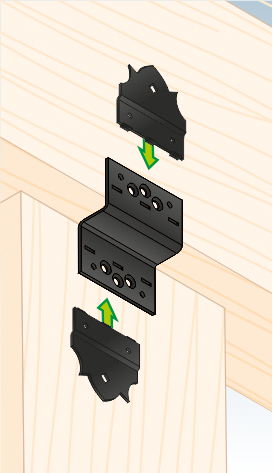

Montagehinweise

Die Bohrungen sind symmetrisch auf jedem Arm angeordnet, wodurch die Belastung gleichmäßig verteilt wird und die Verbindung als Ganzes funktioniert. Der Durchmesser hängt vom Modell und vom jeweiligen Verwendungszweck der Bohrung ab:

Auswahl der Schrauben für die Konstruktion:

• Schrauben für Gartenarchitektur SDCS, schwarz pulverbeschichtet – farblich auf das Verbindungselement abgestimmt
• Holzschrauben PWD mit schwarzer GHZ-1-Blindkappe, falls die Köpfe verdeckt werden sollen
• CTO-TORX-Schrauben in schwarzer oder silberner Ausführung, deren Länge auf den Balkenquerschnitt abgestimmt ist

Die Schraube SDCS 5x50 mm wird aus gehärtetem Kohlenstoffstahl in einer einzigen Länge und in Packungen zu je 6 Stück hergestellt. Er verfügt über einen TORX-Antrieb TX25 und eine Unterlegscheibe unter dem Kopf mit einem Durchmesser von 20,5 mm, die den Druck auf eine größere Fläche des Blechs verteilt – wichtig bei Zierelementen, bei denen der Kopf sichtbar bleibt. Für Durchsteckverbindungen ist eine Kappe mit einer M10-Mutter für einen 15-mm-Schlüssel erhältlich.

Es ist nicht erforderlich, alle Bohrlöcher zu besetzen. Zwei Schrauben pro Arm reichen bei einer typischen Gartenkonstruktion aus; ein kompletter Satz wird bei größeren Spannweiten und Konstruktionen verwendet, die Windlasten ausgesetzt sind.
