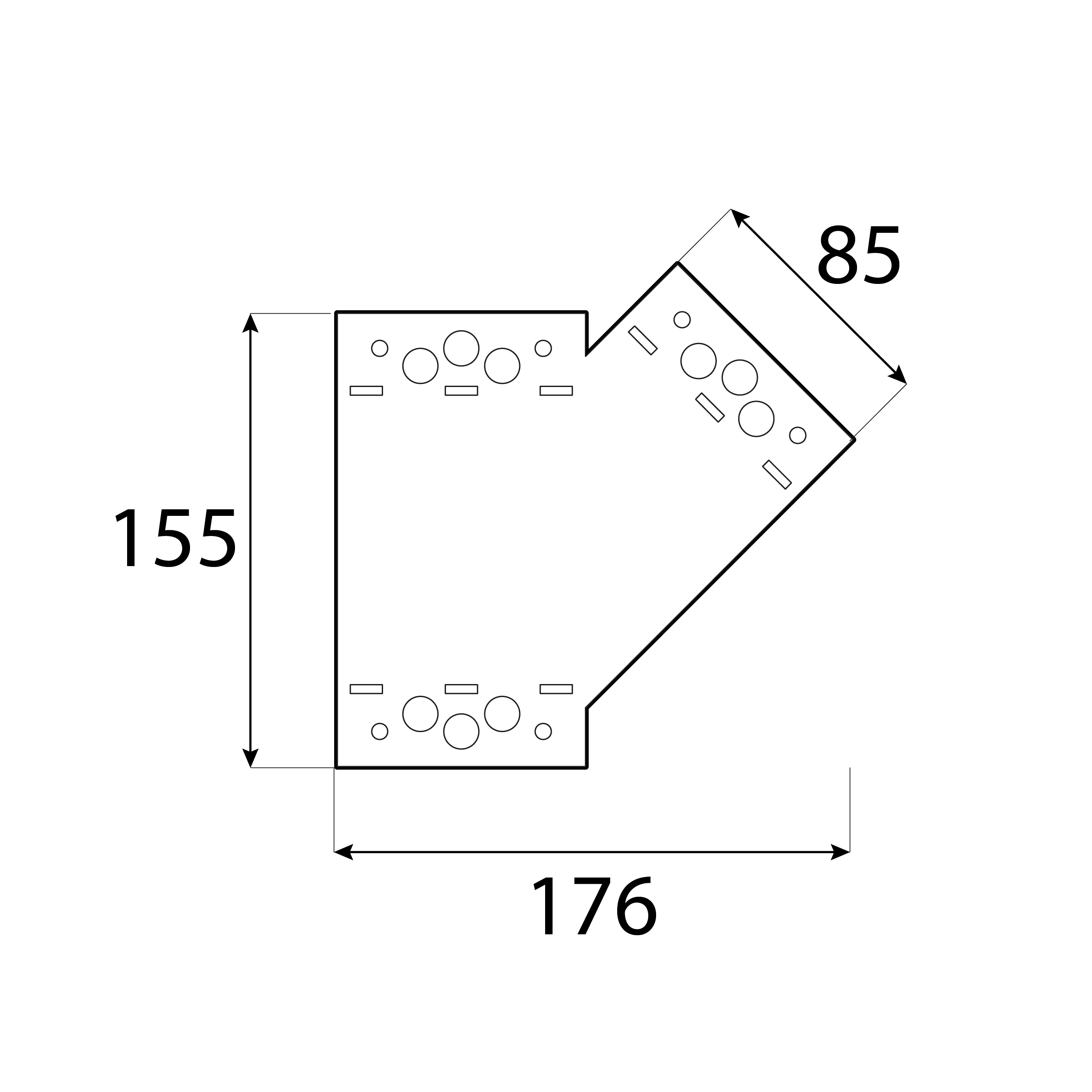

Dreiarmiger dekorativer Flachverbinder 45° rechts für Pergola - SDLPF 1 | 155x176x85 mm | schwarz

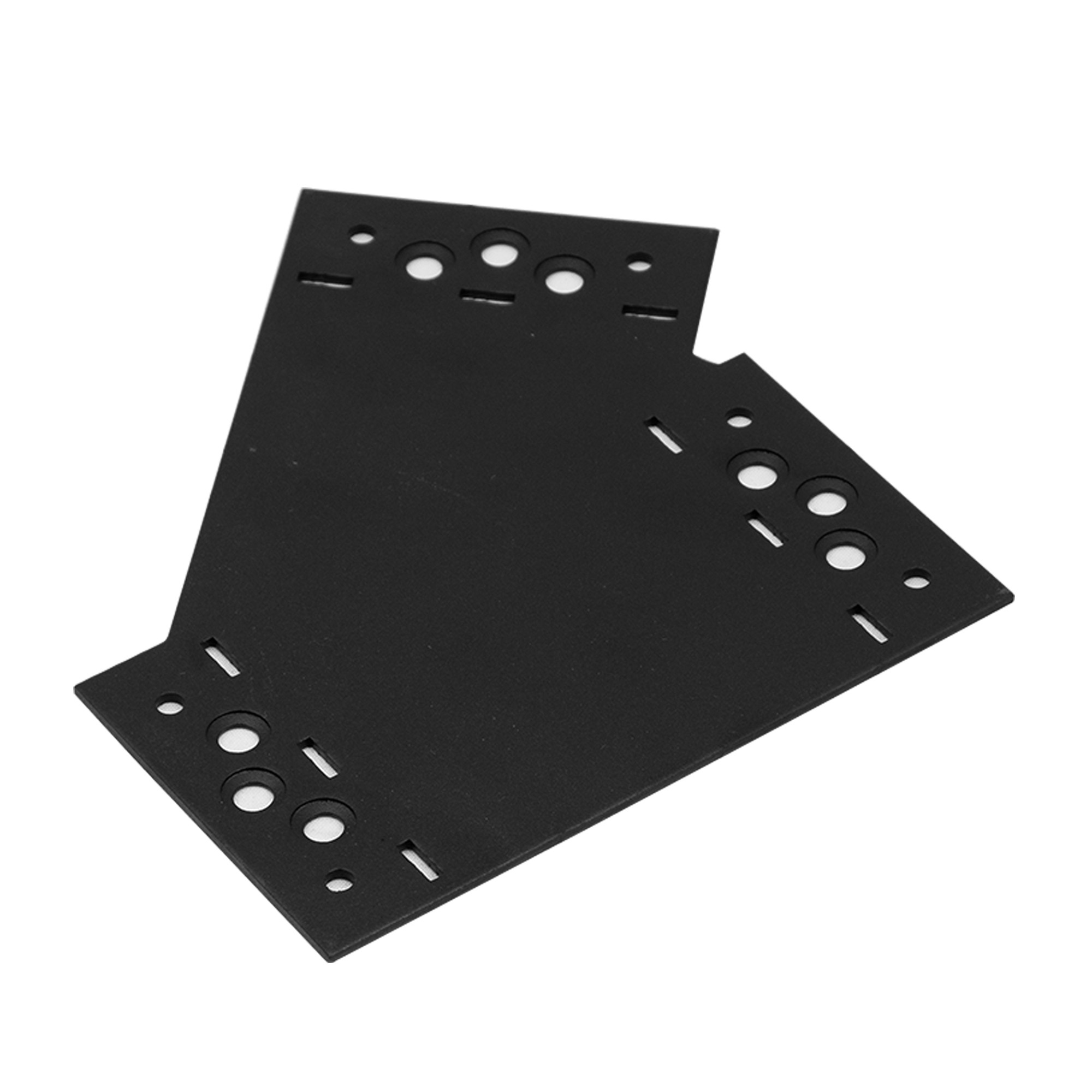

Flache, dreisarmige Aufsatzplatte mit einem um 45 Grad abgewinkelten Arm. Erhältlich in einer linken und einer rechten Ausführung, die je nach Schrägrichtung in der Konstruktion ausgewählt werden.

Wozu dient es

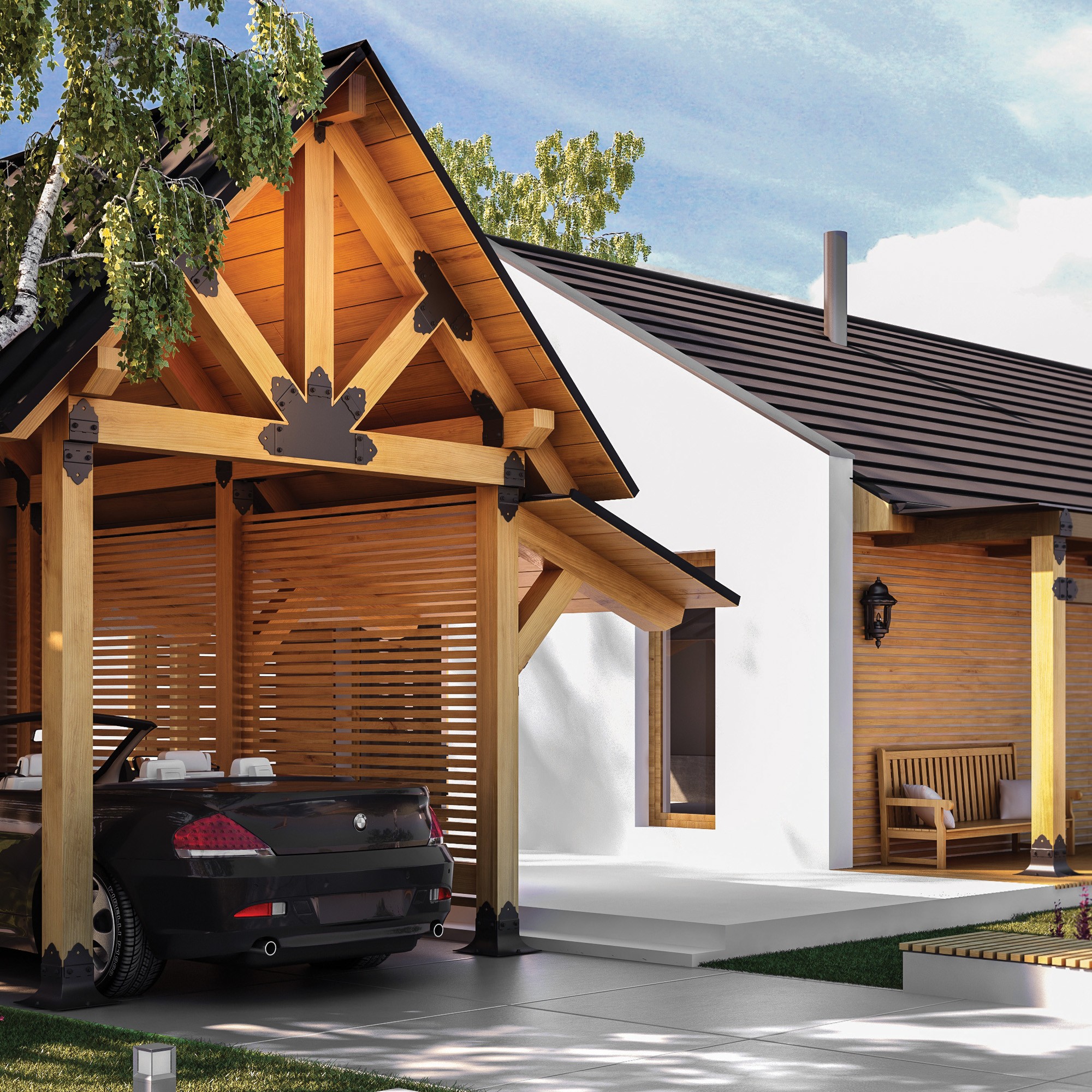

SDLPE und SDLPF dienen zur Veredelung von Stellen, an denen ein diagonales Element an einen geraden Balken anschließt – beispielsweise eine Strebe, ein Sparren bei einem Satteldach oder eine diagonale Füllung einer durchbrochenen Wand. Die linke und rechte Ausführung ermöglichen es, die Symmetrie auf beiden Seiten der Konstruktion zu wahren.

• ✅ Verbindung zwischen Diagonalstrebe und Umlaufbalken
• ✅ Abschluss der Sparren eines Satteldachs am Rahmen
• ✅ Diagonale Füllungen der Pergola-Wände im Fischgrätenmuster
• ✅ symmetrische Details auf beiden Seiten der Konstruktionsachse

Anzahl: paarweise – je eine linke und eine rechte Version für eine symmetrische Anordnung. Vor der Bestellung empfiehlt es sich, die Schrägrichtung festzulegen, indem man die Konstruktion von vorne betrachtet.

So erkennen Sie die linke und rechte Variante

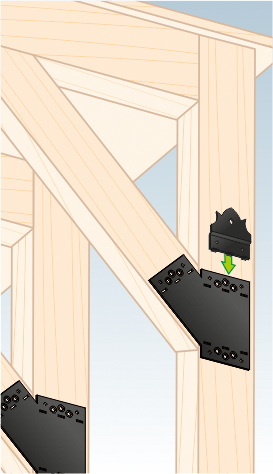

Die Richtung bestimmen wir, indem wir die Konstruktion von außen betrachten, also von der Seite, von der aus die Abdeckung nach der Montage sichtbar sein wird. Der schräge Arm verläuft dann vom vertikalen Balken nach oben: bei SDLPE 1 nach links, bei SDLPF 1 nach rechts.

Praktischer Tipp für die Bestellung: Bei einer symmetrischen durchbrochenen Wand mit zur Mitte hin zusammenlaufenden Schrägen werden beide Ausführungen in gleicher Anzahl benötigt. Wenn alle Schrägen in eine Richtung verlaufen, wie bei einem einseitigen Fischgrätenmuster, wird nur eine Ausführung bestellt.

STAHL, BESCHICHTUNG UND ANPASSUNG AN DIE MONTAGERICHTUNG – PRÄZISION BEI JEDER VERBINDUNG

✅ Stahl S235 + schwarze Duplex-Beschichtung – Langlebigkeit. Zweischichtiger Schutz vor Feuchtigkeit und Korrosion unter allen Witterungsbedingungen.

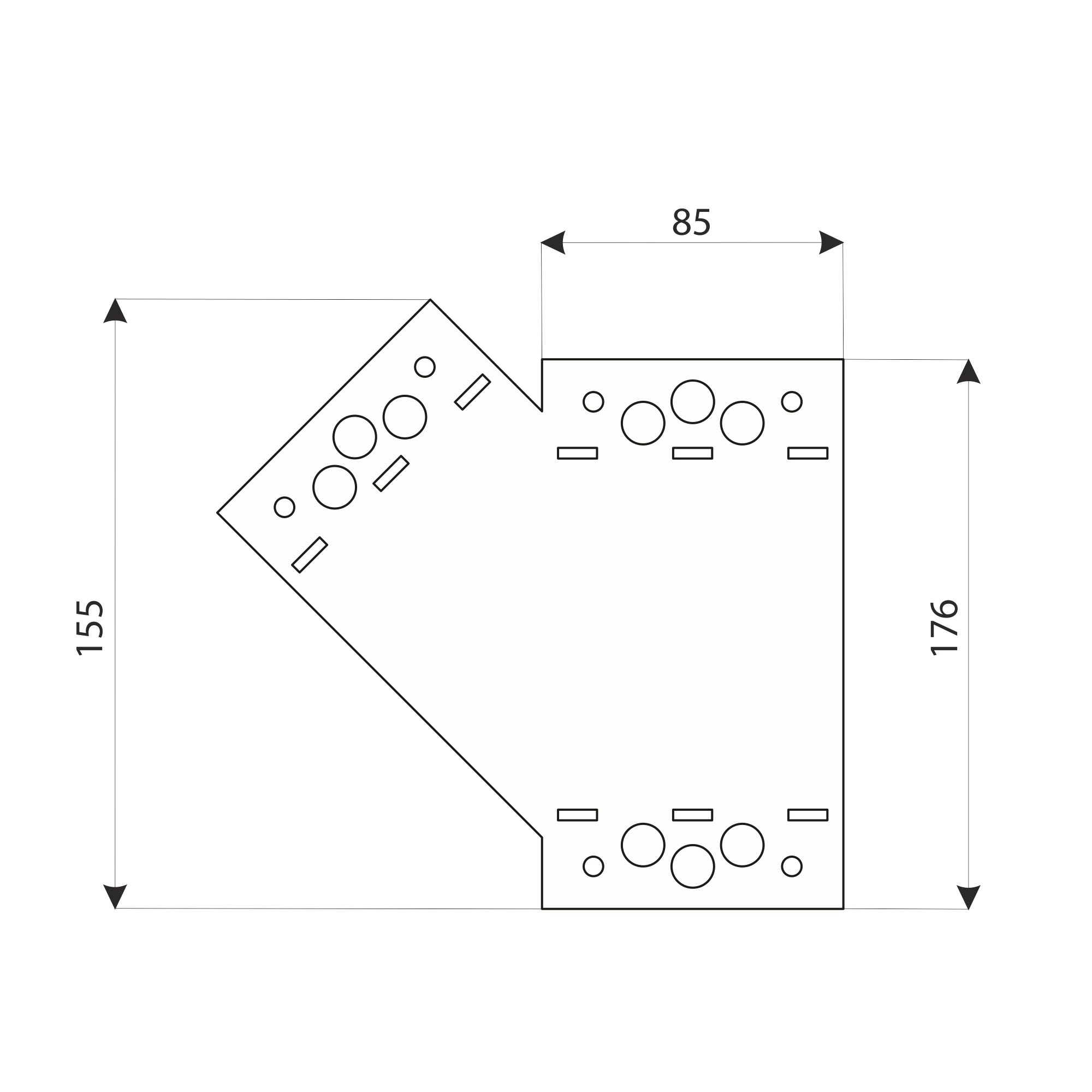

✅ Zwei Ausführungen – SDLPE und SDLPF – Spiegelbild und richtige Einbaurichtung. Beide Varianten haben identische Abmessungen, Gewicht und Lochbild und unterscheiden sich lediglich in der Ausrichtung des schrägen Arms. Dadurch lässt sich die passende Variante für die Seite und die Anordnung der jeweiligen Verbindung auswählen.

Auswahl des Holzes

Die am häufigsten verwendeten Holzarten sind druckimprägnierte Kiefer und Fichte sowie Lärche.

Montagehinweise

Die Bohrlöcher sind symmetrisch auf jedem Arm angeordnet, wodurch die Last gleichmäßig verteilt wird und die Verbindung als Ganzes funktioniert. Der Durchmesser hängt vom Modell und vom jeweiligen Verwendungszweck des Bohrlochs ab:

Auswahl der Schrauben für die Konstruktion:

• Schrauben für Gartenarchitektur SDCS, schwarz pulverbeschichtet – farblich auf das Verbindungselement abgestimmt
• Holzschrauben PWD mit schwarzer GHZ 1-Abdeckkappe, falls die Köpfe verdeckt werden sollen
• CTO-TORX-Schrauben in schwarzer oder silberner Ausführung, deren Länge auf den Balkenquerschnitt abgestimmt ist

Die Schraube SDCS 5x50 mm wird aus gehärtetem Kohlenstoffstahl in einer einzigen Länge hergestellt und ist in Packungen zu je 6 Stück erhältlich. Er verfügt über einen TORX-Antrieb TX25 und eine Unterlegscheibe unter dem Kopf mit einem Durchmesser von 20,5 mm, die den Druck auf eine größere Fläche des Blechs verteilt – wichtig bei Zierelementen, bei denen der Kopf sichtbar bleibt. Für Durchsteckverbindungen ist eine Kappe mit einer M10-Mutter für einen 15-mm-Schlüssel erhältlich.

Es ist nicht notwendig, alle Bohrlöcher zu besetzen. Zwei Schrauben pro Arm reichen bei einer typischen Gartenkonstruktion aus; der komplette Satz wird bei größeren Spannweiten und windbelasteten Konstruktionen verwendet.
