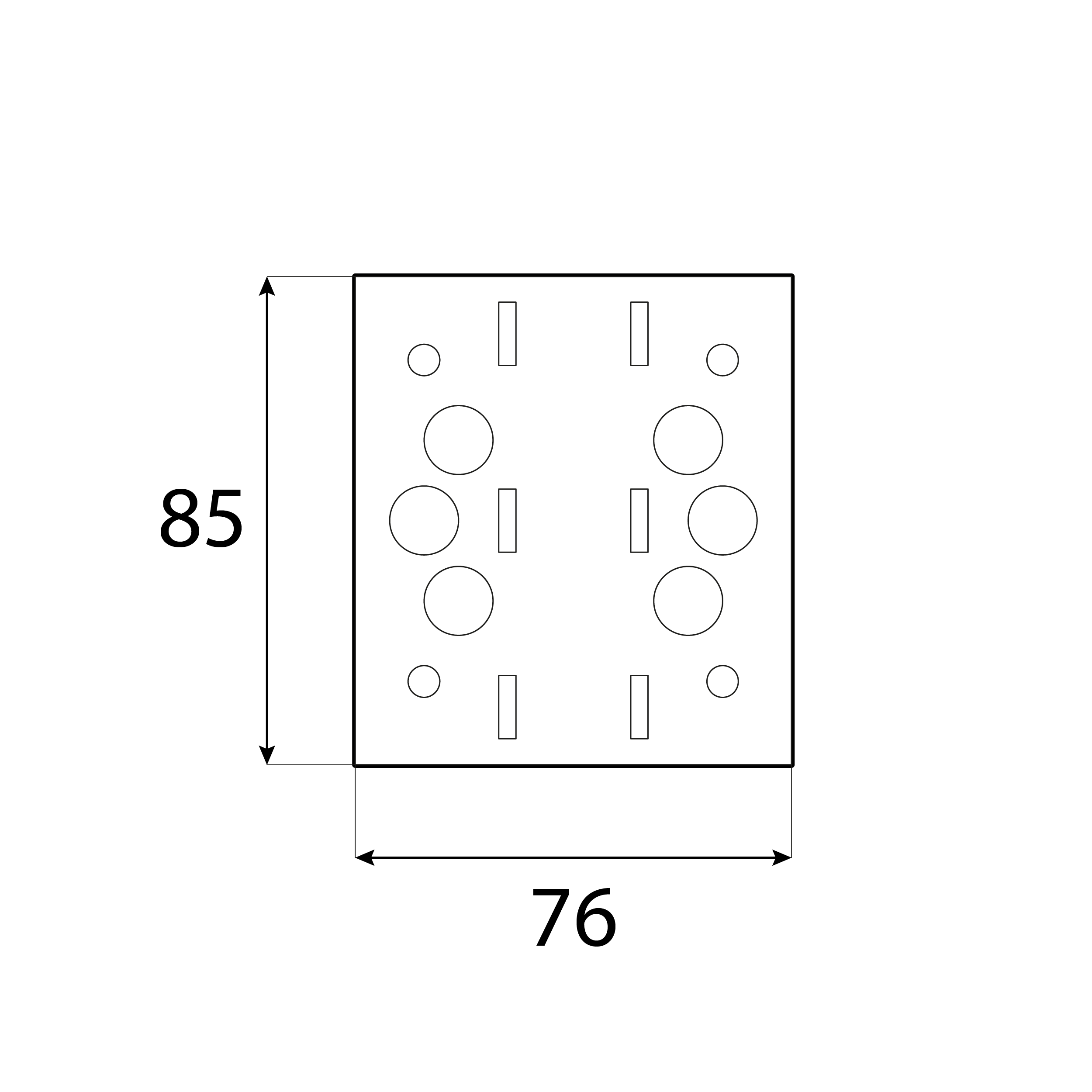

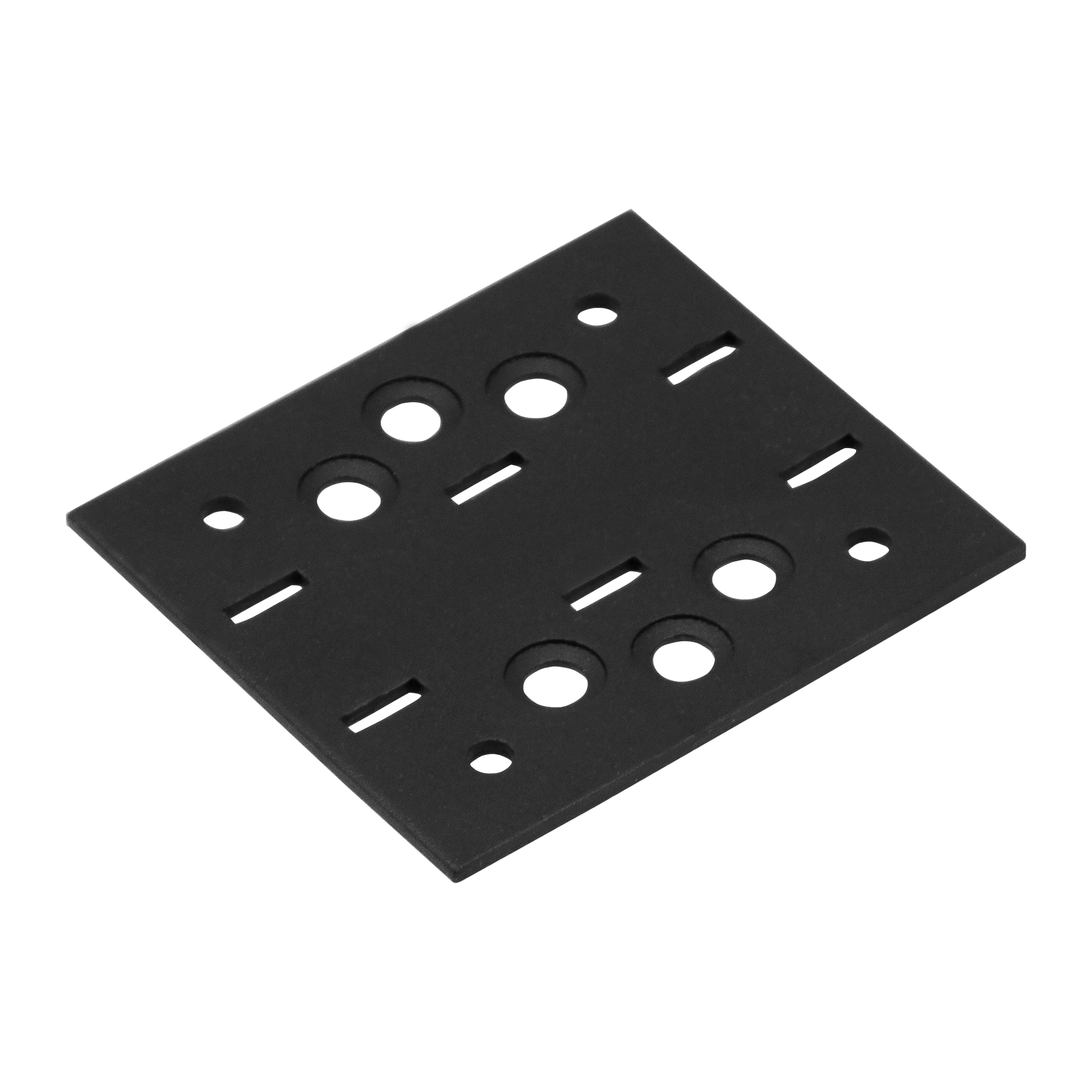

Dekorativer Flachverbinder für Pergola - SDLPA 1 | 76x85 mm | schwarz

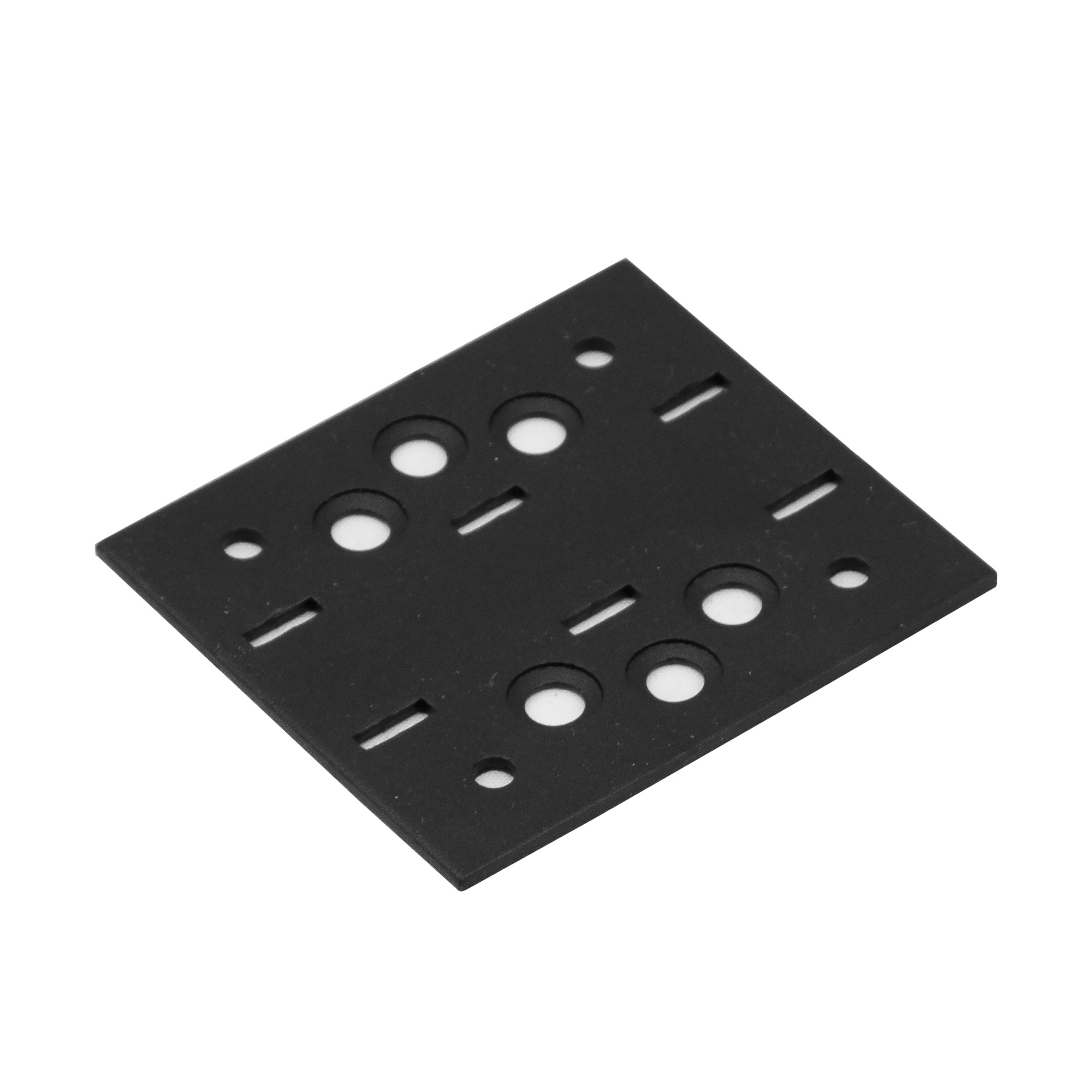

Flache Stahlabdeckung zur Abdeckung und Verstärkung der Verbindung zweier Träger in gerader Linie. Erhältlich in drei Längen, die auf die Breite des Bauteils und die gewünschte Steifigkeit abgestimmt sind.

Wozu dient

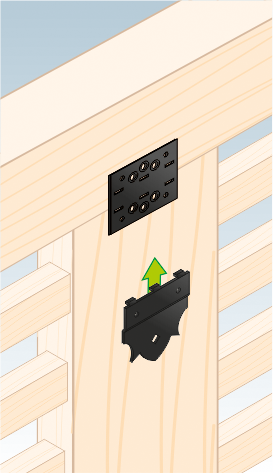

SDLPA verschließt die Stirnverbindung – die Stelle, an der zwei Balken mit ihren Enden in einer Linie aufeinandertreffen. Die Lasche nimmt einen Teil der Spannungen auf und bildet gleichzeitig ein sichtbares Detail, das das Erscheinungsbild der Konstruktion aufwertet.

• ✅ Verlängerung des Randbalkens der Pergola über die Standardlänge des Holzes hinaus
• ✅ Verstärkung der Verbindung zweier Elemente in einer durchbrochenen Wand

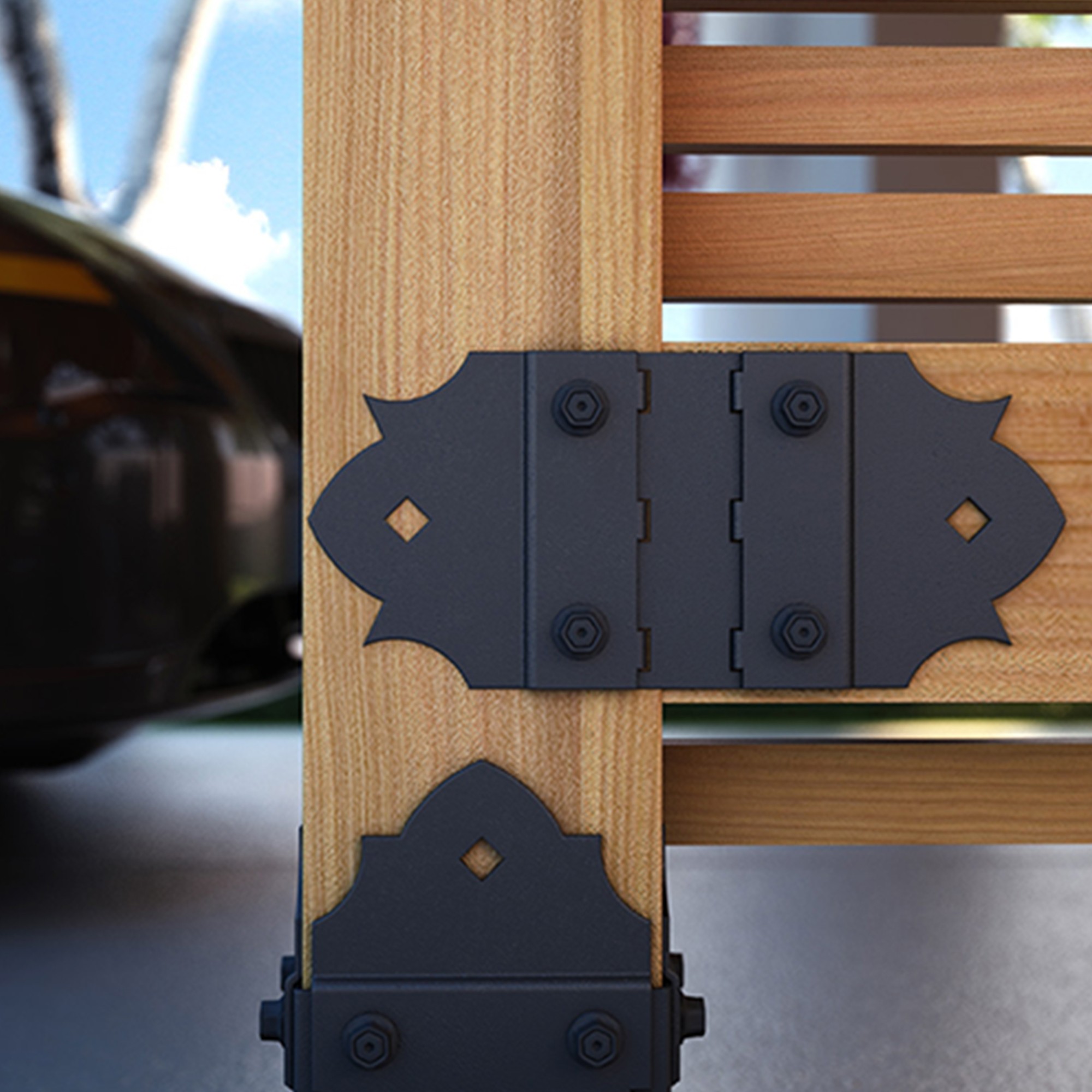

• ✅ rhythmisches Detail an Pfosten und Balken, das in regelmäßigen Abständen wiederholt wird
• ✅ Veredelung der Stellen, an denen die Verbindung sichtbar ist

Anzahl: jeweils eines pro Verbindung; bei tragenden Elementen ein Paar auf beiden Seiten des Balkens.

STAHL, BESCHICHTUNG UND DURCHDACHTE BEFESTIGUNG – EINE STABILE VERBINDUNG

✅ Stahl S235 + schwarze Duplex-Beschichtung – langlebige Beständigkeit. Zweischichtiger Schutz vor Feuchtigkeit und Korrosion bei allen Witterungsbedingungen.

✅ Sechs Löcher mit Ø 7,5 mm – solide konstruktive Befestigung. Die Löcher sind für Konstruktionsschrauben vorgesehen und gewährleisten eine sichere Verschraubung der Abdeckung auf beiden Seiten des zu verbindenden Elements.

✅ Vier Bohrungen Ø 5,5 mm – zusätzliche Befestigungspunkte an den Kanten. Der kleinere Durchmesser ermöglicht den Einsatz von Schrauben mit kleinerem Kopf in randnahen Bereichen und ergänzt so die Hauptbefestigung.

✅ SDLPA 1, SDLPA 2 und SDLPA 3 – unterschiedliche Längen, unterschiedlicher Befestigungsabstand. Die drei Varianten der Aufsatzscheibe unterscheiden sich in der Länge und damit im Abstand der Befestigungspunkte auf beiden Seiten der Verbindungsstelle. Je länger die Aufsatzscheibe, desto größer der Hebelarm und desto steifer die Verbindung.

Auswahl des Holzes

Die am häufigsten verwendeten Holzarten sind druckimprägnierte Kiefer und Fichte sowie Lärche.

Montagehinweise

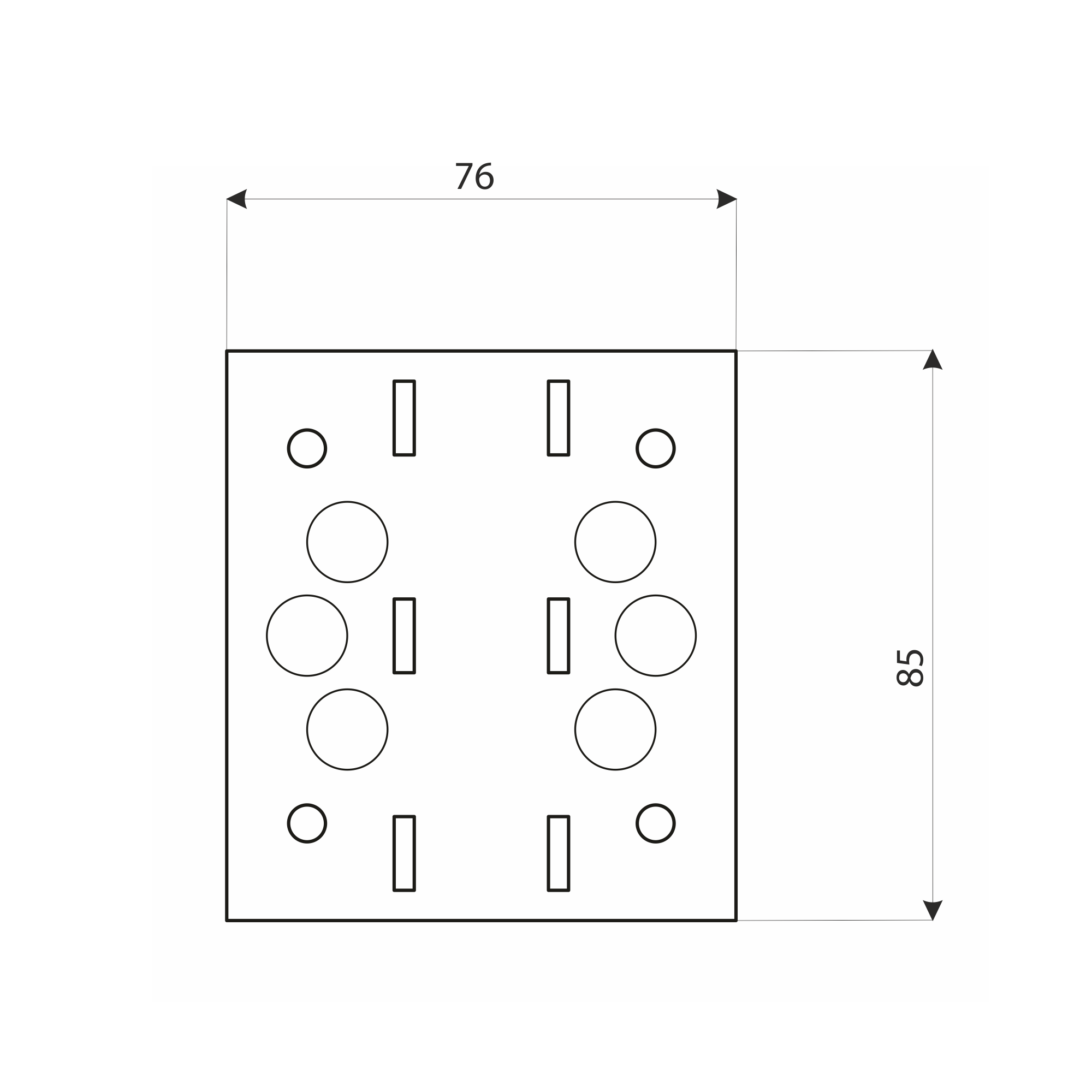

Die Bohrungen sind symmetrisch auf jedem Arm angeordnet, wodurch die Belastung gleichmäßig verteilt wird und die Verbindung als Ganzes wirkt. Der Durchmesser hängt vom Modell und vom jeweiligen Verwendungszweck der Bohrung ab:

Auswahl der Schrauben für die Konstruktion:

• Schrauben für Gartenarchitektur SDCS, schwarz pulverbeschichtet – farblich auf das Verbindungselement abgestimmt
• Holzschrauben PWD mit schwarzer GHZ 1-Abdeckkappe, falls die Köpfe verdeckt werden sollen
• CTO-TORX-Schrauben in schwarzer oder silberner Ausführung, deren Länge auf den Balkenquerschnitt abgestimmt ist

Die Schraube SDCS 5x50 mm wird aus gehärtetem Kohlenstoffstahl in einer einzigen Länge und in Packungen zu je 6 Stück hergestellt. Er verfügt über einen TORX-Antrieb TX25 und eine Unterlegscheibe unter dem Kopf mit einem Durchmesser von 20,5 mm, die den Druck auf eine größere Fläche des Blechs verteilt – wichtig bei Zierelementen, bei denen der Kopf sichtbar bleibt. Für Durchsteckverbindungen ist eine Kappe mit einer M10-Mutter für einen 15-mm-Schlüssel erhältlich.

Es ist nicht erforderlich, alle Bohrlöcher zu füllen. Zwei Schrauben pro Arm reichen bei einer typischen Gartenkonstruktion aus; ein kompletter Satz wird bei größeren Spannweiten und Konstruktionen verwendet, die Windlasten ausgesetzt sind.
