Balkenverbinder für Pergola

Häufig gestellte Fragen

Durch die Einbauposition in der Konstruktion. Der Typ Y bildet die obere Ecke: ein senkrechter Pfosten plus zwei horizontal in zwei Richtungen abgehende Balken. Der Typ T sitzt in der Seitenmitte: ein durchlaufender Balken, der ungeteilt durch die Aufnahme geführt wird, plus ein rechtwinklig anschließender Balken oder Pfosten.

Balkenverbinder für die Pergola übertragen die Last der gesamten Konstruktion und entscheiden darüber, ob das Bauwerk verwindungssteif steht. Da die Aufnahme den Balken allseitig umschließt, arbeitet die Verbindung mit dem vollen Holzquerschnitt, ohne das Kantholz durch Kerben oder Ausklinkungen zu schwächen.

Balkenverbinder für Pergola aus Stahl — von 2 bis 5 Armen

Unser Sortiment deckt die gesamte Reihe der Pfostenverbinder und Eckverbinder ab: vom einfachen zweiarmigen Eckwinkel bis zum fünfarmigen Verbinder für den Mittelpfosten. Jede Bauform hat ihren festen Platz in der Konstruktion, und alle gehören zu einem durchgängigen Maßsystem für Kantholz 7x7, 9x9, 10x10 und 12x12 cm (70x70, 90x90, 100x100 und 120x120 mm). Neben den Aufnahmen für quadratisches Vollkantholz umfasst die Serie auch schmale Halterungen für 20 und 45 mm starke Sparren, Schattenleisten und Wandlamellen.

Wir führen zwei unterschiedliche dreiarmige Varianten — Typ T und Typ Y — und genau diese Trennung fehlt bei den meisten Systemen am Markt. Der Typ Y verbindet den Eckpfosten mit zwei im rechten Winkel abgehenden Balken, während der Typ T einen durchlaufenden Balken mit einem rechtwinklig anschließenden Querbalken oder Pfosten in der Seitenmitte koppelt. Das sind zwei völlig verschiedene Einbausituationen: Wer den einen durch den anderen ersetzen will, erhält entweder einen überstehenden Arm oder ein fehlendes Auflager.

Welcher Balkenverbinder an welche Stelle gehört

Stelle in der Konstruktion Verbinder Stückzahl Querschnitte
Ecke mit Pfosten Typ Y (GPY) 4 pro freistehende Pergola 7x7–12x12
Ecke ohne Pfosten, zwei Balken in einer Ebene Eckverbinder 2-armig (GPL) 4 pro geschlossenem Rahmen 7x7–12x12
Zwischenpfosten in der Längsseite Typ T (GPT) 1 pro Pfosten 7x7–12x12
Vier Balken in einem Punkt Kreuzverbinder (GPX) 1 pro Kreuzungspunkt 7x7–12x12

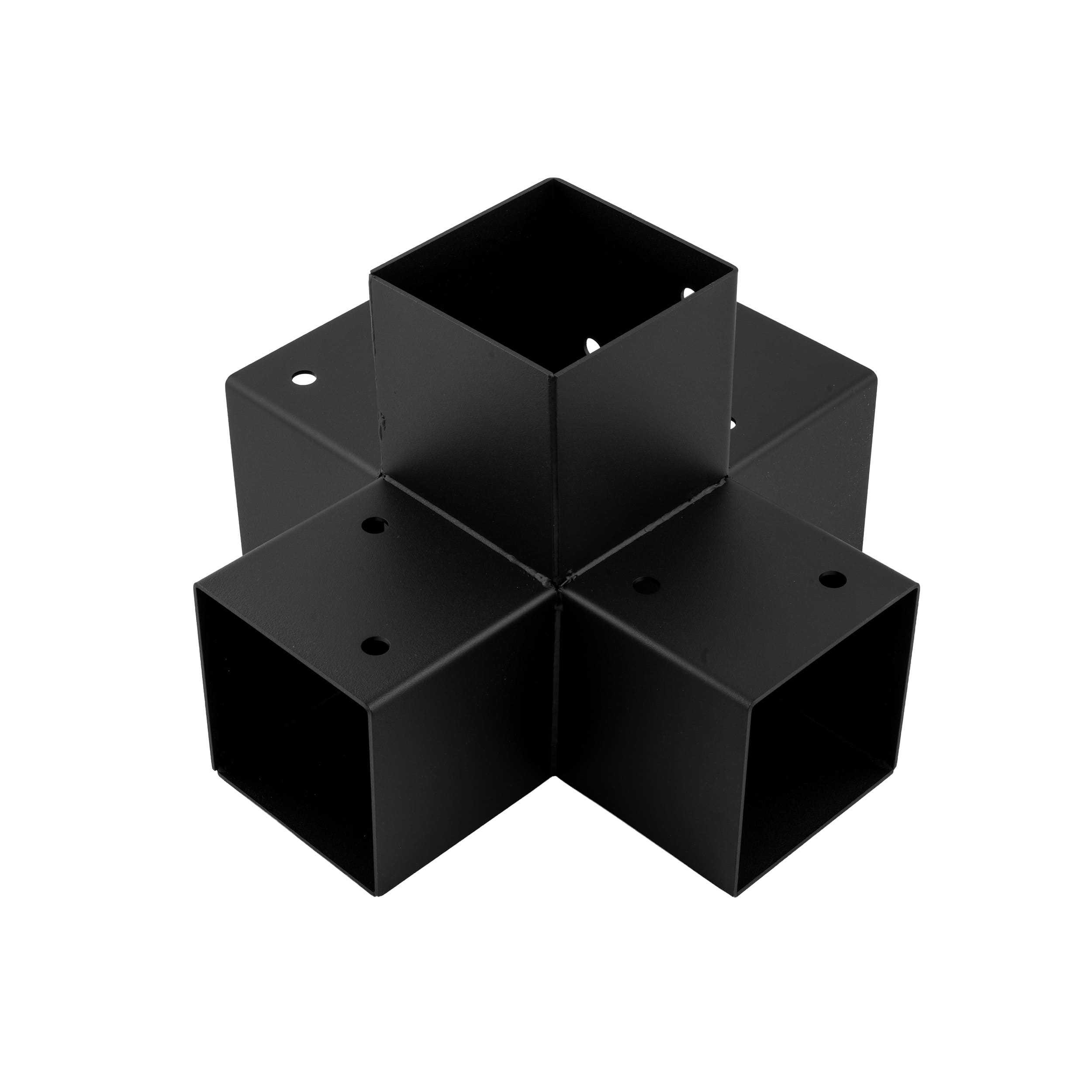

Mittelpfosten unter vier Feldern 5-armig (GPK) 1 pro 2×2-Raster 9x9 und 10x10
Balken an der Hauswand oder zwischen zwei Oberbalken Wandverbinder (GPW 90, GPW 100) 2 pro Wandpergola / 2 pro eingesetztem Balken 9x9 und 10x10
Lamellenwand oder schmale Leiste an der Wand / zwischen Balken Wandverbinder schmal (GPW 100-20, GPW 100-45) 2 pro Element 20 mm (10×2 cm; Aufnahme 21×95 mm) und 45 mm (Aufnahme 46×95 mm)
Kopfband oder Sparren im Winkel Schrägverbinder 45° (GPZ 90, GPZ 100) 1 Paar pro Ecke (1 pro Sparren) 9x9 und 10x10
Dünneres Holz oder Leiste im 45°-Winkel an Pfosten 10x10 cm Schrägverbinder 45° schmal (GPZ 100-20, GPZ 100-45) 1 Paar pro Ecke (1 pro Sparren) 20×95 mm und 45×95 mm (an Pfosten 10x10)

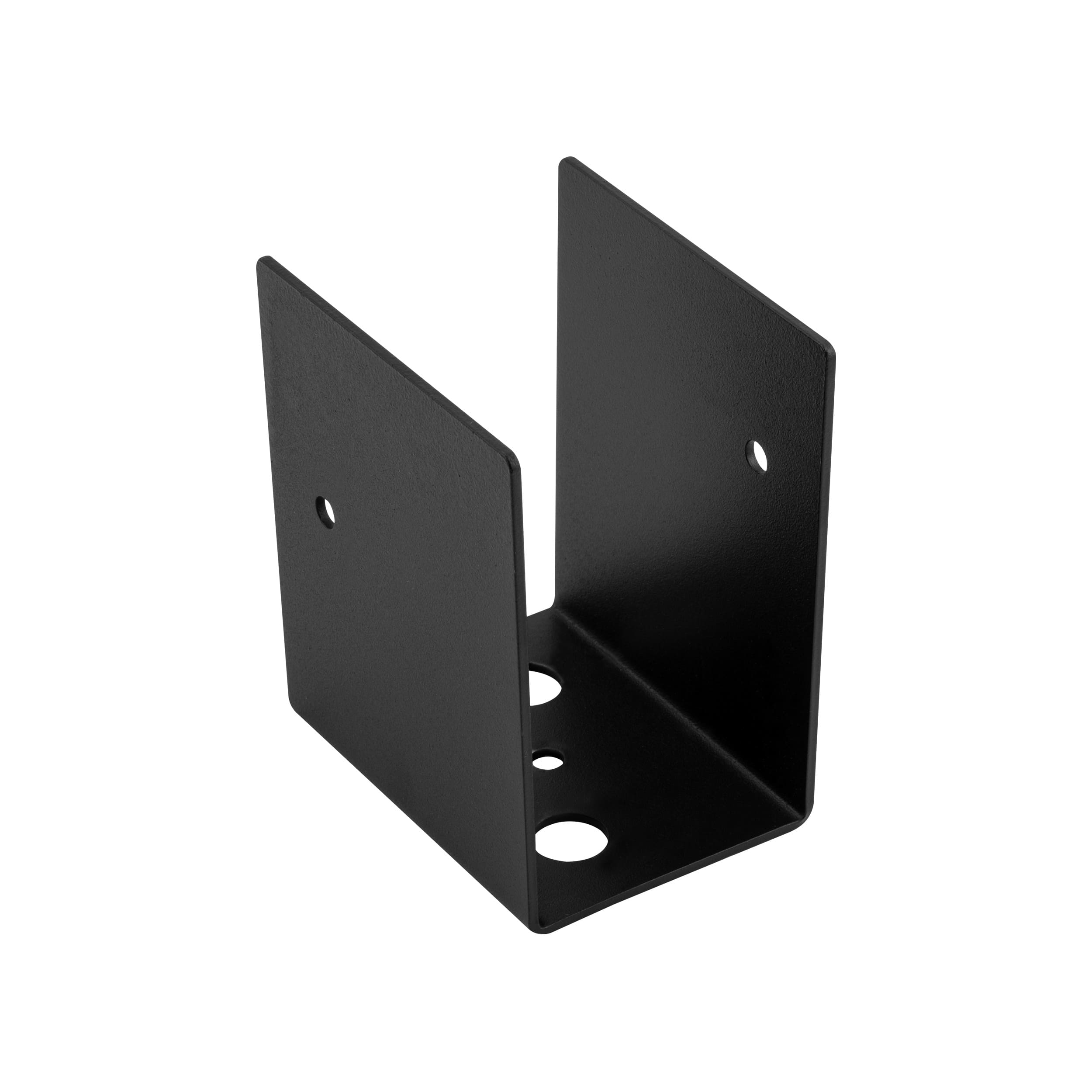

Sparren oder Beschattungslatte Sparrenhalter (GPC 20, GPC 45) 2 pro Sparren universell (Tragbalken 7x7–12x12; Leiste/Sparren 20 oder 45 mm)
Balken auf Mauerwerk aufgelagert Pfosten-Wand-Verbinder (GPPS) 1 pro Balken 9x9–12x12
Verstärkung einer bestehenden Ecke Flachwinkel Eck (GPLN) 1 pro Ecke 9x9–12x12

Die häufigste Verwechslung betrifft das Paar GPL und GPY. Beide haben nahezu identische Außenmaße und unterscheiden sich nur durch einen dritten Arm. Die Faustregel ist einfach: Trifft an der Verbindung ein Pfosten ein, ist es kein GPL.

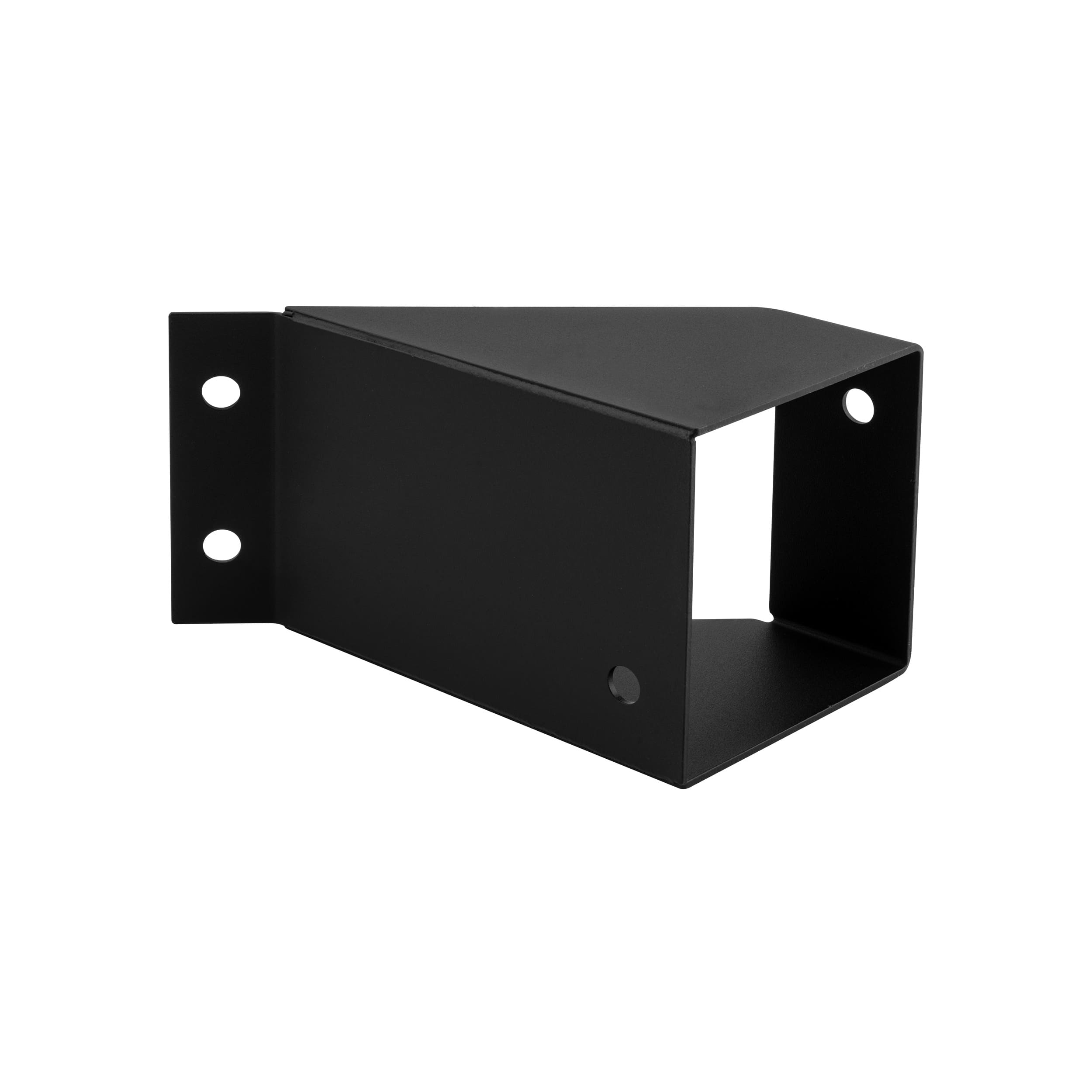

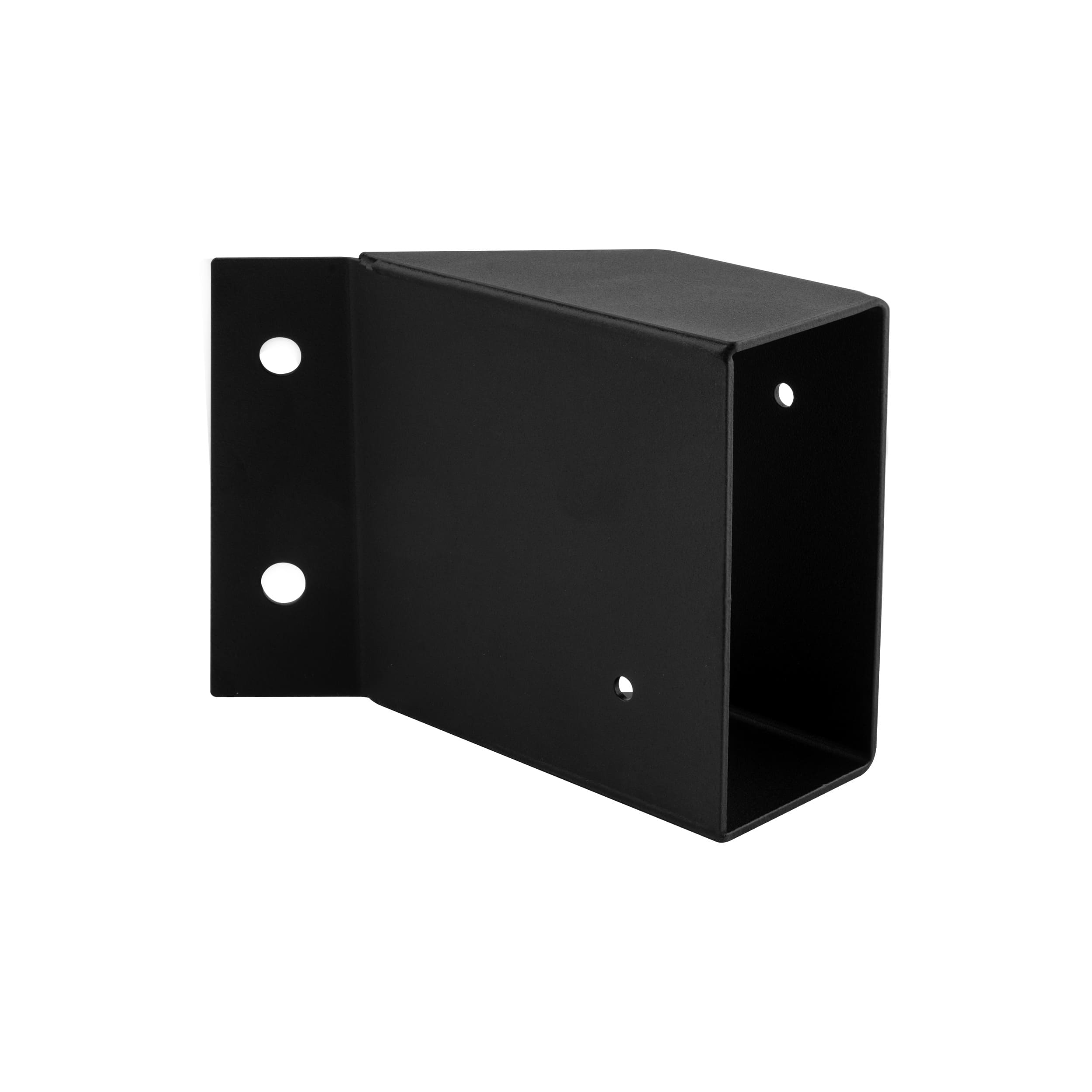

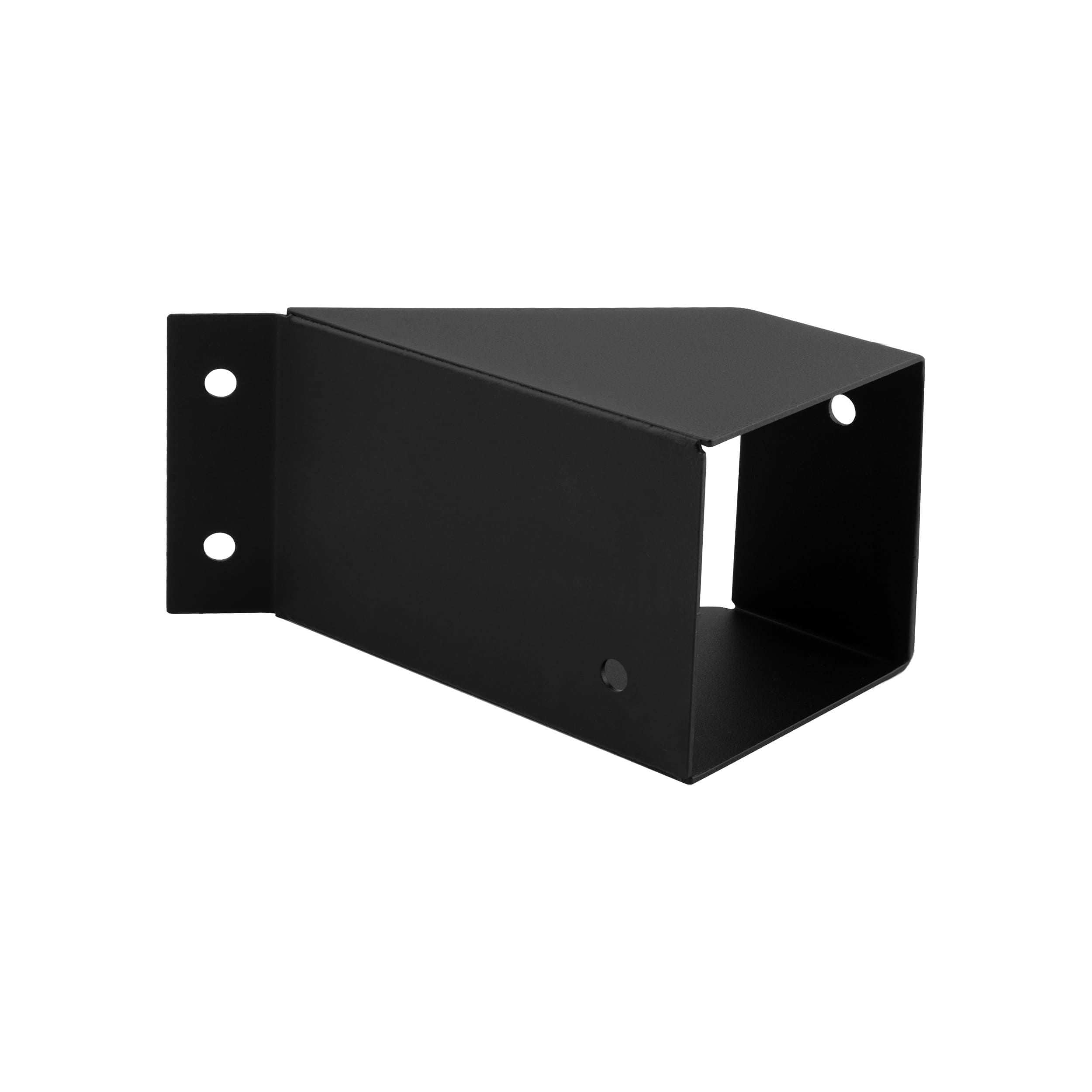

Der zweite Prüfpunkt in der Planungsphase betrifft den Balkenquerschnitt. Für quadratisches Vollkantholz fertigen wir fünfarmige Verbinder (GPK), 45-Grad-Verbinder (GPZ 90 und GPZ 100) sowie Wandverbinder (GPW 90 und GPW 100) ausschließlich in den Größen 9x9 und 10x10 cm — bei 7x7 oder 12x12 cm muss das Haupttragwerk ohne diese drei Formen geplant werden. Ergänzend gibt es für schmale Querschnitte die Ausführungen GPZ 100-20 und GPZ 100-45 (auf den Produktkarten auch als GPZ 100/20 und GPZ 100/45 geführt), die ein dünneres Holz oder eine Leiste mit 20×95 mm (Aufnahme 21×96×99 mm) beziehungsweise 45×95 mm (Aufnahme 46×96×99 mm) im 45-Grad-Winkel an einem 10x10-cm-Pfosten aufnehmen. Beim Sparrenhalter GPC hängt die Wahl zwischen GPC 20 (21×60×65 mm) und GPC 45 (46×80×65 mm) ausschließlich von der Dicke des zu befestigenden Sparrens oder der Schattenleiste ab — 20 oder 45 mm — und nicht vom Querschnitt des Tragbalkens, auf dem die Halterung von 7x7 bis 12x12 cm universell verschraubt wird.

Aufnahme oder Fußplatte — zwei Wege, die Pergola an der Hauswand zu befestigen

Für den Pergola Wandanschluss stehen zwei Bauformen zur Wahl; welche besser passt, hängt davon ab, ob neu aufgebaut oder an eine bestehende Fassade angeschlossen wird.

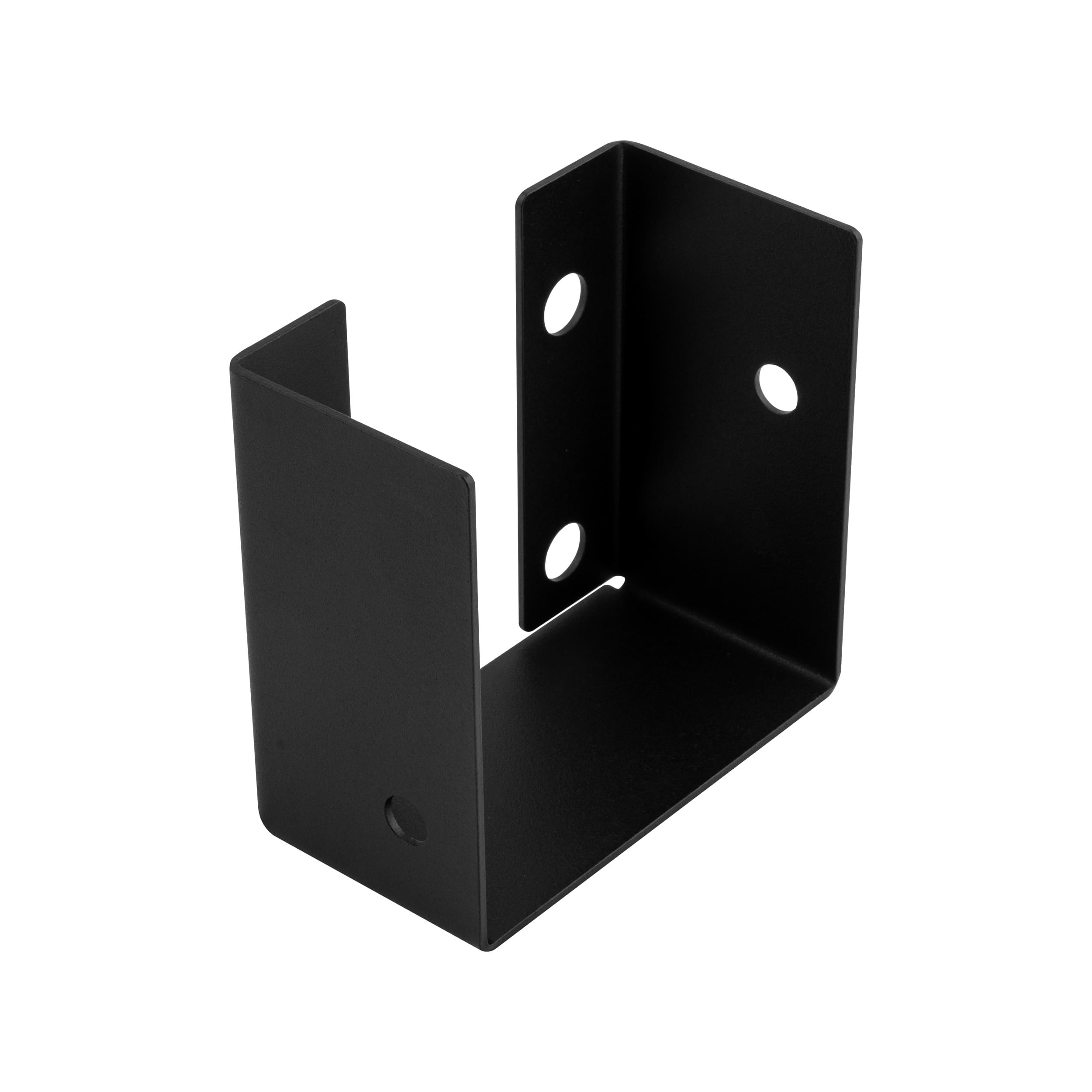

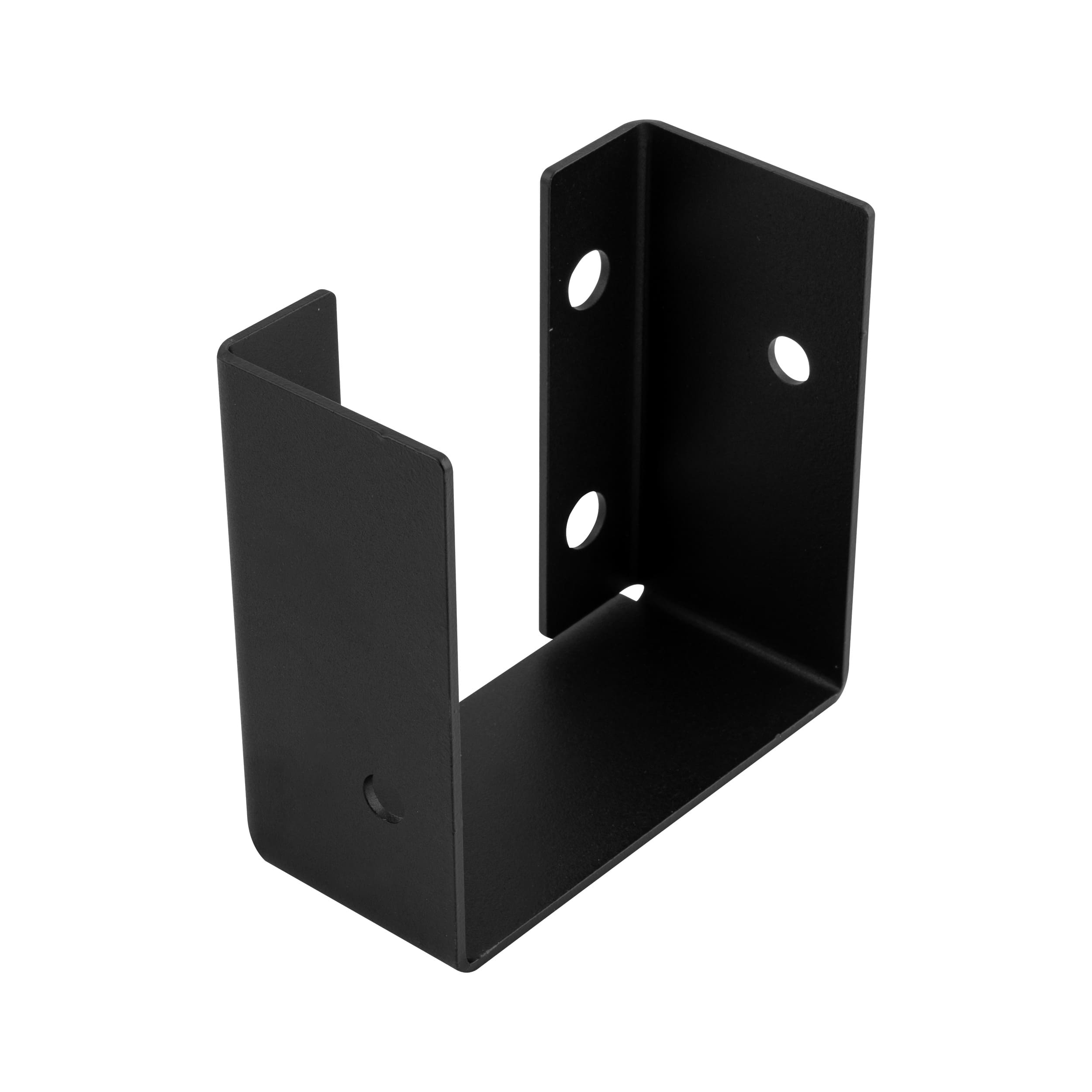

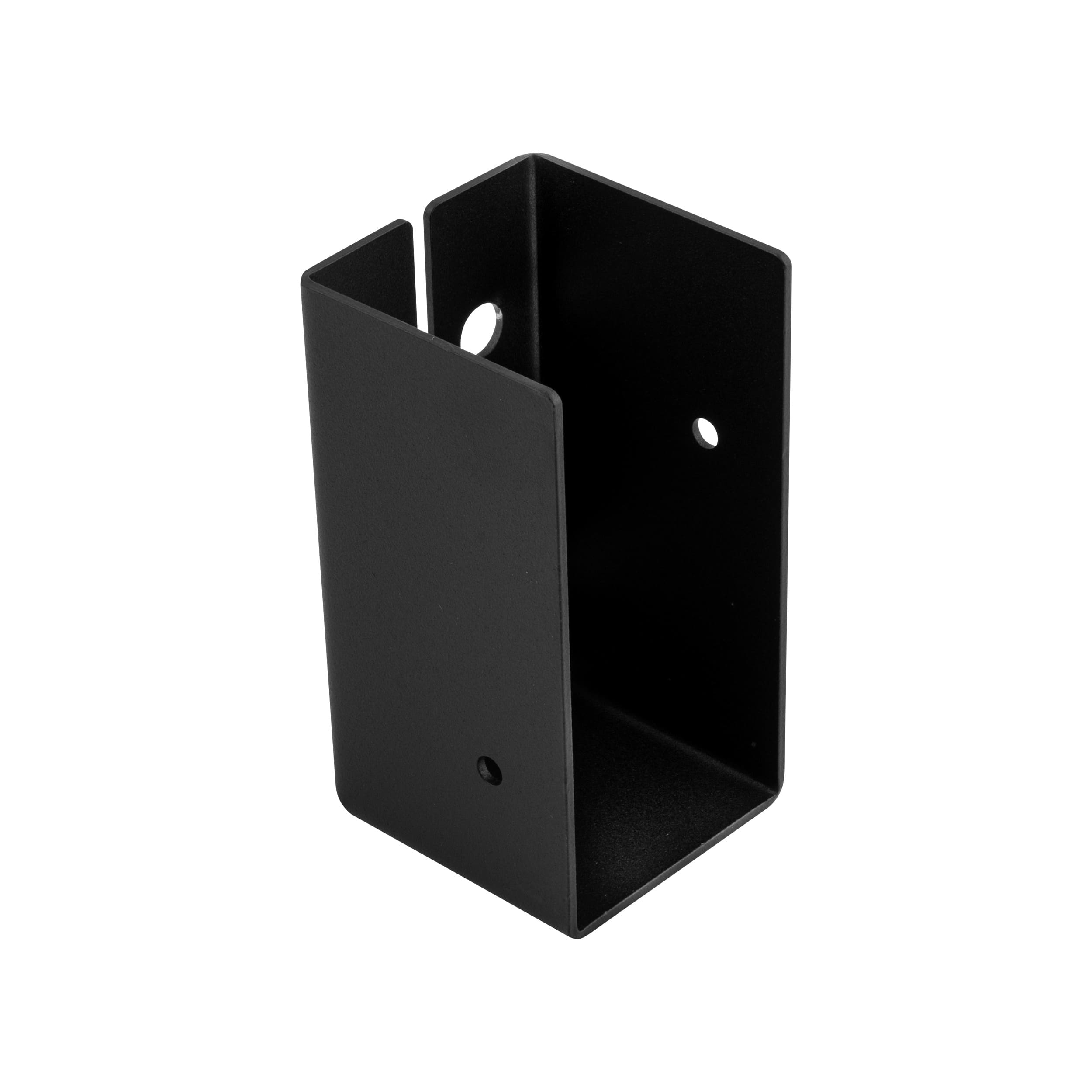

Der Wandverbinder GPW ist eine Wandhalterung mit Aufnahme und 50 mm Bautiefe. Der Balken wird in die Tasche geschoben und seitlich verschraubt, sodass der Stirnschnitt nicht auf den Millimeter genau sein muss — wenige Millimeter Längentoleranz fängt die Aufnahme auf. Gerade im Bestand, wenn die Wand nicht völlig eben verläuft, spart man sich damit aufwendiges Nachpassen. Derselbe Verbinder löst noch einen zweiten Fall, den kein anderes Bauteil dieser Gruppe abdeckt: Er erlaubt es, ein Kantholz nachträglich zwischen zwei bereits montierte Balken einzusetzen, sodass es exakt in einer Flucht und bündig abschließt. Neben den Ausführungen GPW 90 (91×90×50 mm) und GPW 100 (101×100×50 mm) für quadratisches Kantholz stehen zwei schmale Varianten mit 50 mm Bautiefe zur Verfügung: GPW 100-20 (GPW 100/20, 21×95×50 mm) für die direkte Wandmontage von Lamellen mit 10×2 cm Querschnitt sowie GPW 100-45 (GPW 100/45, 46×95×50 mm, Breite 45 mm).

Der Balken-Wand-Verbinder GPPS ist eine flache Fußplatte mit 85x85 mm aus 2,5 mm starkem Stahlblech, die mit sechs Schrauben am Mauerwerk befestigt wird. Der Balken liegt stirnseitig auf und muss exakt auf Maß geschnitten sein, dafür bleibt der Beschlag nach der Montage nahezu unsichtbar. Er kommt dort zum Einsatz, wo das Stahlteil optisch zurücktreten soll.

Die Befestigung der Fußplatte richtet sich nach dem Untergrund: In Beton und Vollmauerwerk verwenden wir Betonschrauben PBW oder Bolzenanker PBK, in Holz die Holzbauschrauben CTO.

Die Blechstärke wächst mit dem Kantholzquerschnitt

Bis zum Querschnitt 9x9 cm (90x90 mm) setzen wir 1,5 mm starkes Stahlblech ein, ab 10x10 cm (100x100 mm) sind es 2,0 mm. Der Grund liegt in der Statik: Ein größerer Balkenquerschnitt erlaubt größere Spannweiten, wodurch höhere Kräfte in die Verbindung eingeleitet werden. Diese Abstufung gilt für die gesamte Serie mit geschlossener Aufnahme — einschließlich der fünfarmigen, schrägen und wandseitigen Ausführungen. Die schmalen Halterungen für Leisten, Sparren und Lamellen (GPC 20, GPC 45, GPZ 100-20, GPZ 100-45, GPW 100-20 und GPW 100-45) werden durchgängig aus 1,5 mm starkem Stahlblech S235 gefertigt.

Proportional zur Zahl der Arme steigt auch die Anzahl der Montagebohrungen:

Verbinder Bohrungen Gewicht in der Version 10x10 cm
Eckverbinder 2-armig (GPL) 4ר11 mm 2050 g
3-armig Typ Y (GPY) 6ר11 mm 2563 g
3-armig Typ T (GPT) 8ר11 mm 2613 g
Kreuzverbinder 4-armig (GPX) 10ר11 mm 3175 g
5-armig (GPK) 10ר11 mm 3330 g

Das Grundmuster umfasst zwei symmetrisch angeordnete Bohrungen pro Arm, damit sich die Last gleichmäßig verteilt. Bei den kleineren Querschnitten und den Ausführungen für schmale Latten sind die Lochdurchmesser kleiner ausgelegt — Ø9, Ø7 und Ø5 mm. So kombinieren die schmalen Varianten größere Bohrungen für die Verankerung am Tragbalken oder an der Wand mit Ø5-mm-Löchern für die Leiste selbst: GPC 20 und GPW 100-20 nutzen Ø7- und Ø5-mm-Bohrungen (3ר5 und 2ר7 mm beim GPC 20; 2ר5 und 2ר7 mm beim GPW 100-20), GPZ 100-20, GPZ 100-45 und GPW 100-45 verbinden jeweils 2ר9 mit 2ר5 mm, und der GPC 45 kombiniert 2ר11 mit 3ר5 mm. Das ist keine Materialeinsparung: Eine 20 mm starke Latte würde bei einer Schraube für volles Kantholz aufspalten.

Nicht jede Bohrung muss mit einer Schraube belegt werden. Zwei Schrauben pro Arm reichen bei einer typischen Gartenpergola aus; die Vollbelegung nutzt man bei größeren Spannweiten und an windexponierten Standorten.

Welche Spannweite bei welchem Kantholzquerschnitt

Diese Frage entscheidet über den gesamten Entwurf, wird aber selten konkret beantwortet. Der Querschnitt des Kantholzes bestimmt die maximal empfohlene freie Länge des oberen Balkens zwischen zwei Pfosten:

Kantholz Maximal empfohlene Länge des oberen Balkens
7x7 cm 2,5 m
9x9 cm 3,0 m
10x10 cm 3,5 m
12x12 cm 4,0 m

Die Richtwerte gelten für einen Balken auf Eckpfosten mit dreiarmigen Verbindern vom Typ Y und beziehen sich jeweils auf ein einzelnes Feld, also den lichten Abstand zwischen zwei benachbarten Pfosten.

Für die Praxis heißt das: Überschreitet die geplante Seitenlänge diesen Wert, gibt es zwei Wege — entweder den Wechsel auf ein stärkeres Kantholz oder das Unterteilen der Seite durch einen Zwischenpfosten mit T-Verbinder. Die zweite Lösung ist meist wirtschaftlicher, weil der Holzpreis mit steigendem Querschnitt schneller wächst als die Kosten für einen zusätzlichen Verbinder. Bei einer 3x6 m großen Pergola aus 9x9 cm starkem Kantholz ist der Mittelpfosten an der Längsseite keine Option, sondern technisch notwendig.

Ebenso wichtig ist der Holzschutz vor der Montage. Ein ungeschützter Balken verliert trotz vollem Ausgangsquerschnitt schneller an Tragfähigkeit, als es die Tabelle vorsieht.
